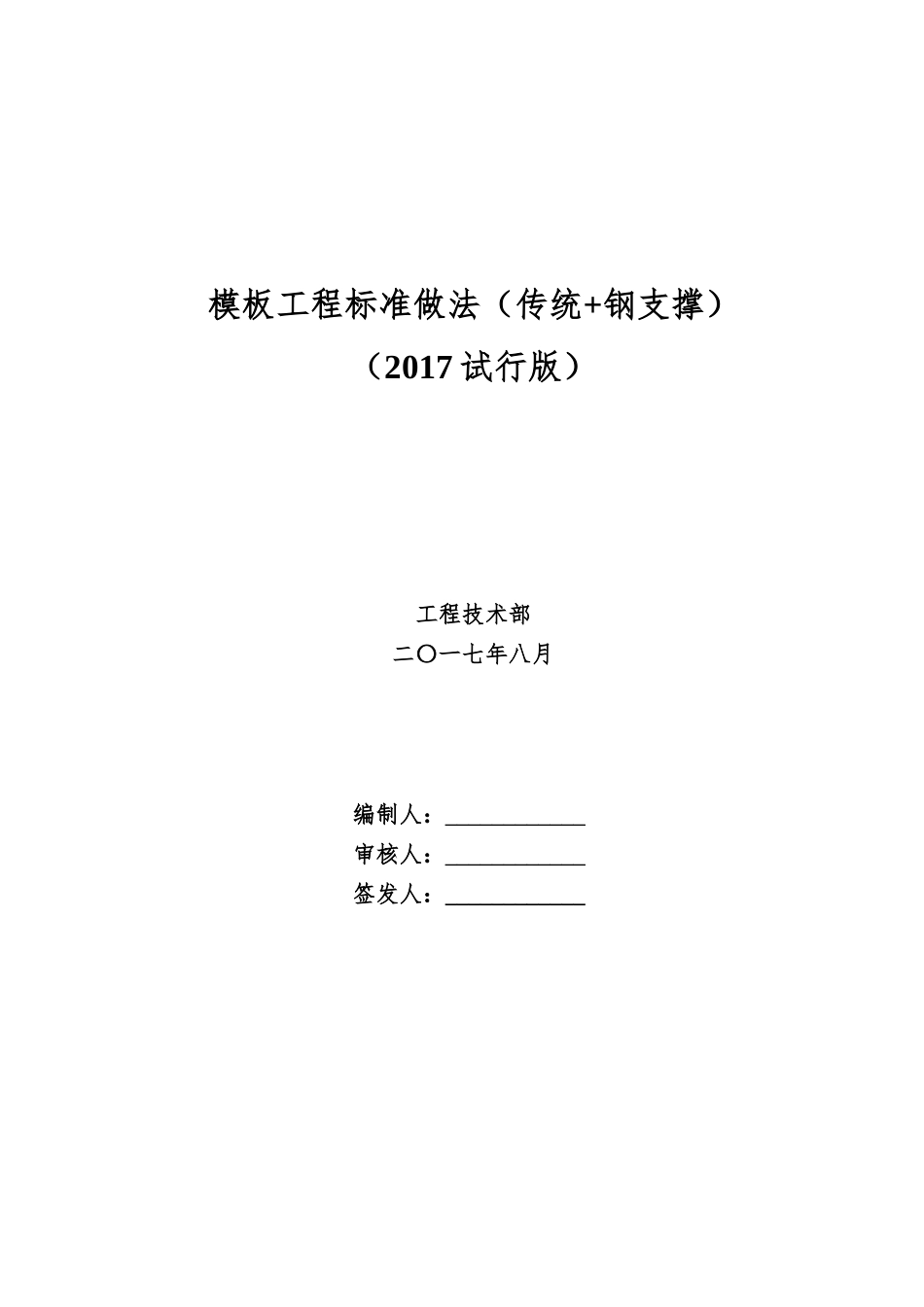

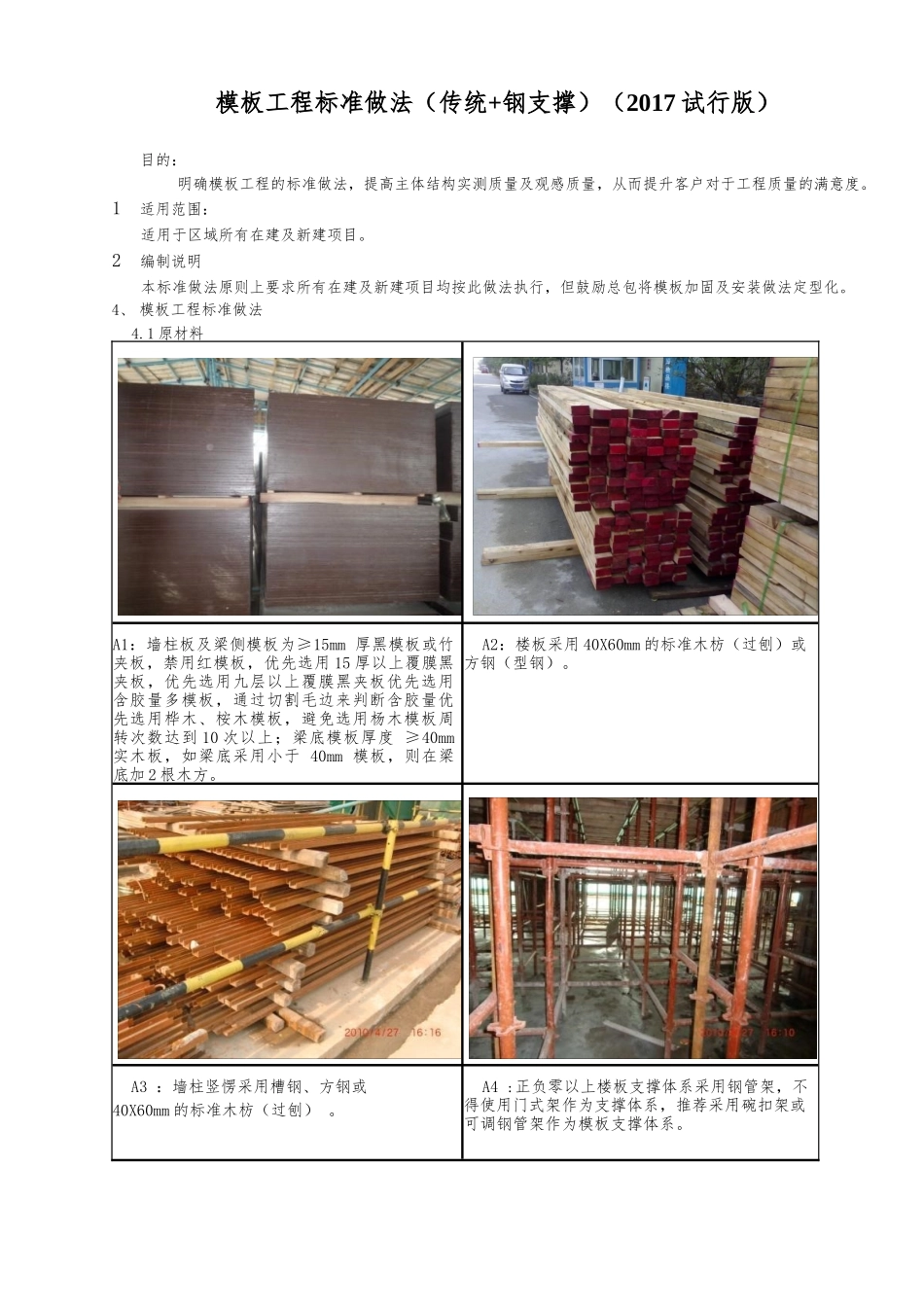

模板工程标准做法（传统+钢支撑）（2017试行版）工程技术部二〇一七年八月编制人：____________审核人：____________签发人：____________1/25模板工程标准做法（传统+钢支撑）（2017试行版）目的：明确模板工程的标准做法，提高主体结构实测质量及观感质量，从而提升客户对于工程质量的满意度。1适用范围：适用于区域所有在建及新建项目。2编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行，但鼓励总包将模板加固及安装做法定型化。4、模板工程标准做法4.1原材料A1：墙柱板及梁侧模板为≥15mm厚黑模板或竹夹板，禁用红模板，优先选用15厚以上覆膜黑夹板，优先选用九层以上覆膜黑夹板优先选用含胶量多模板，通过切割毛边来判断含胶量优先选用桦木、桉木模板，避免选用杨木模板周转次数达到10次以上；梁底模板厚度≥40mm实木板，如梁底采用小于40mm模板，则在梁底加2根木方。A2：楼板采用40X60mm的标准木枋（过刨）或方钢（型钢）。A3：墙柱竖愣采用槽钢、方钢或40X60mm的标准木枋（过刨）。A4:正负零以上楼板支撑体系采用钢管架，不得使用门式架作为支撑体系，推荐采用碗扣架或可调钢管架作为模板支撑体系。主楞（双矩管）采用≧30*50*2.5mm规格双梁组焊件，增强强度、平整、不变形、增加使用寿命，适用于各种建筑结构的墙、梁、柱的加固)次楞剪力墙次楞与顶板主次楞优先采用≧40mm×40mm×2.5mm规格镀锌方钢通或者油漆钢方通钢方通次楞总包单位可以自行采购钢方通型材通用，利于周转3/25锁具采用30*50*2.5mm，双梁组焊件，增强强度:1.应用于建筑结构的门、窗、洞口及梁。2.适用于短肢墙、T字墙、L墙。3.安装，操作便捷，施工速度快，一人即可操作。规格木方与钢包木剪力墙与顶板拼缝位置、阴阳角位置允许使用木方与钢包木规格须与次楞厚度统一，≧40*60规格4.2配模深化4/25模板排版设计：进行排版优化，尽量避免小于30公分板条出现，保证板块均匀对称。尺寸标注准确，减少错误返工。金八孔即标准孔，高度通用模板设计时考虑梁墙结合处容易变形。采取梁侧板伸入剪力墙模内≧500mm，控制变形过梁深化：1、对于≤100mm厚的门窗过梁，可以在结构施工中采用箍筋放大，梁底钢筋降低的方式一次成型2、对于＞100mm厚的门窗过梁，可按表中增加配筋的形式一次成型5/25≧500mm飘窗及线条优化：若飘窗板两侧为砌体，可改与主体砼一次浇筑成型，窗洞口优化：若窗垛采用混凝土浇筑，应考虑窗企口的预留优化，主要考虑装修、贴砖面层，以及固定片的位置关系门垛优化：对于≤200mm的门垛，可按右上表方式增加配筋，与结构一次浇筑成型，4.2集中加工6/25A5：模板集中加工必须采用精密锯木机。A6：锯木机旁边放置木屑收集箱和灭火器，每天工完场清。A7：墙柱模板在集中加工场统一弹线钻洞，每块模板标注正反面。A8：方木使用前应过刨，保证截面尺寸一致。按配模图使用精密裁板锯进行集中配模，保证了模板尺寸，有效提高模板拼缝严密性，。配制好的模板应在反面编号并写明规格，分别堆放保管，以免错用。单张板打孔应由内侧向外打孔，使冲切破坏层留在外侧外，若留在内侧会影响混凝土观感4.3测量放线7/25夹板下料木工机床高程：基准点应稳固，且应层层复核，误差在规范许可范围内轴线：控制线经纬仪施测，控制线应加密8/25A9：模板放设上下口控制线,控制线距墙柱边300mm,细部放线控制在1mm以内，使用水平仪测量楼面，标高超过设计8mm以上要进行找平，在楼面钢筋安装前监理需按控制线复核墙梁位置定位钢筋上每隔500mm焊接φ14定位钢筋，同时检查墙、柱钢筋是否在模板线内（预留保护层），偏位钢筋及时纠偏处理墙柱数据校核：墙柱安装完成后，应对墙柱模板垂直度、平整度进行。4.4梁板支撑9/25A10:楼板支撑立管纵横向间距≤1.2m，扫地杆距楼面≤200mm，中间水平拉杆步距≤1.8m。A11:楼板第一排立管距墙柱≤300mm，木枋距阴角≤150。10/25立管≦300mm≤400mm楼板模板木枋间距≤200mm，立管顶托旋出长度≤300mm，不允许采用底托。A12（1）：A12（2）：楼板采用型钢支设，立管间距≤1.2m。A13:梁支撑立管纵横向间距≤1.2m，梁底扫地杆距楼面≤200mm，中间水...
