某纺织厂供配电系统设计VIP专享VIP免费

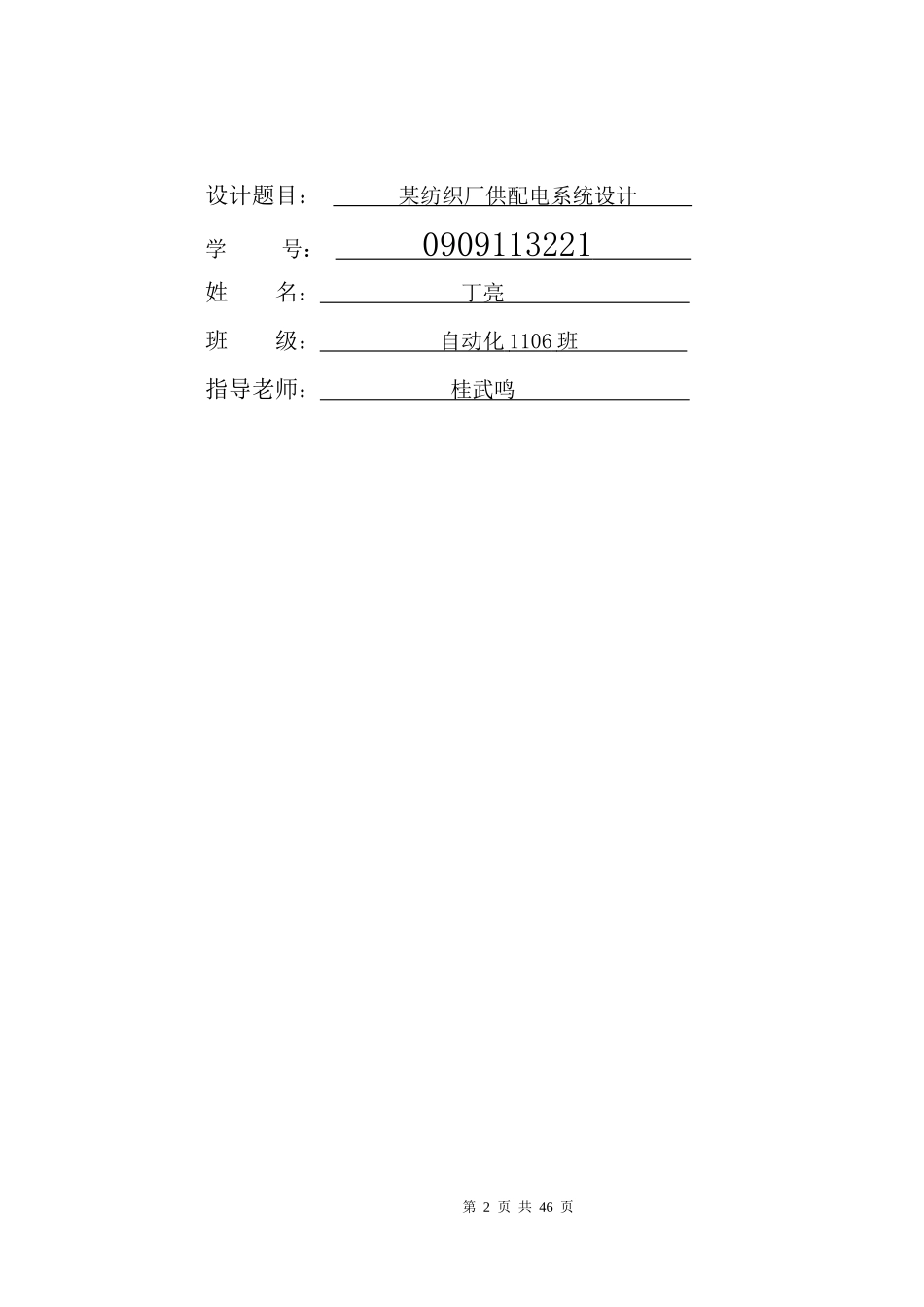

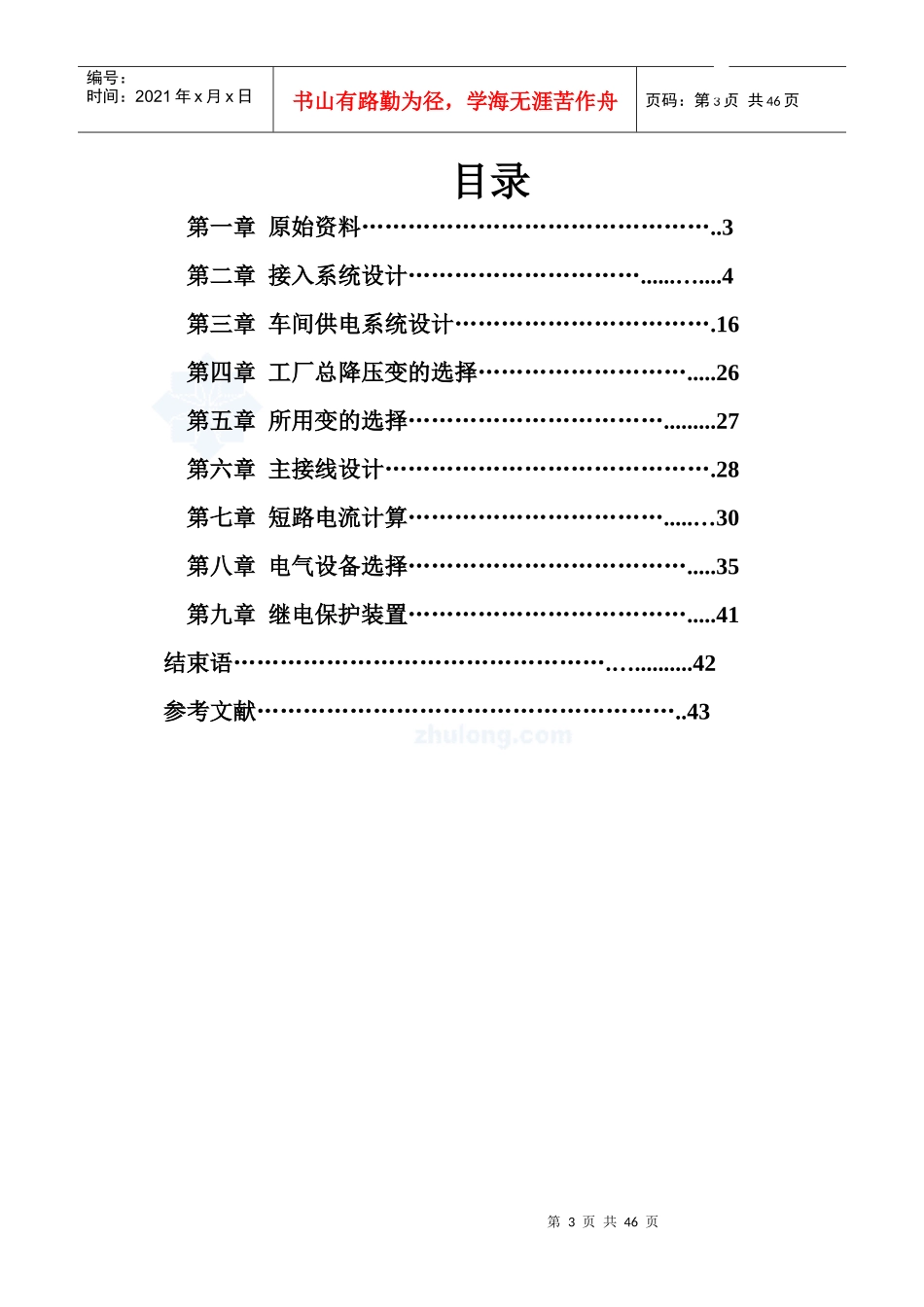

第1页共46页CENTRALSOUTHUNIVERSITY第2页共46页第1页共46页设计题目：某纺织厂供配电系统设计学号：0909113221姓名：丁亮班级：自动化1106班指导老师：桂武鸣第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页目录第一章原始资料………………………………………..3第二章接入系统设计…………………………......…....4第三章车间供电系统设计…………………………….16第四章工厂总降压变的选择……………………….....26第五章所用变的选择…………………………….........27第六章主接线设计…………………………………….28第七章短路电流计算…………………………….....…30第八章电气设备选择……………………………….....35第九章继电保护装置……………………………….....41结束语………………………………………….…..........42参考文献………………………………………………..43第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页题目2某纺织厂供配电系统设计一.原始资料1.工厂负荷数据：工厂多数车间为2班制，年最大负荷利用小时数4600小时。工厂负荷统计资料见表1。设计需要考虑工厂5年发展规划负荷（工厂负荷年增长率按2%）。表1：化纤厂负荷情况表序号车间及设备安装容量(kW)需要系数Kdtgϕ1纺练车间纺丝机2000.800.78筒绞机300.750.75烘干机850.751.02脱水机120.600.80通风机1800.700.75淋洗机60.750.78变频机8400.800.70传送机400.800.702原液车间照明10400.750.703酸站照明2600.650.704锅炉房照明3200.750.755排毒车间照明1600.700.606其他车间照明2400.700.752.供电电源请况：按与供电局协议，本厂可由16公里处的城北变电所（110/38.5/11kV），90MVA变压器供电，供电电压可任选。另外，与本厂相距5公里处的其他工厂可以引入10kV电缆做备用电源，但容量只能满足本厂负荷的20%（重要负荷），平时不准投入，只在本厂主要电源故障或检修时投入。3.电源的短路容量（城北变电所）：35kV母线的出线断路器断流容量为400MVA；10kV母线的出线断路器断流容量为350MVA。4.电费制度：按两部制电费计算。变压安装容量每1kVA为18元/月，电费为0.5元/kW·h。5.气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。6.地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。二．设计内容1．总降压变电站设计（1）负荷计算（2）主结线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，根据改方案初选主变压器及高压开关等设备，经过概略分析比较，留下2～3个较优方案，对较优方案进行详细计算和分析比较，第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页（经济计算分析时，设备价格、使用综合投资指标），确定最优方案。（3）短路电流计算：根据电气设备选择和继电保护的需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表。（4）主要电气设备选择：主要电气设备的选择，包括断路器、隔离开关、互感器、导线截面和型号、绝缘子等设备的选择及校验。选用设备型号、数量、汇成设备一览表。（5）主要设备继电保护设计：包括主变压器、线路等元件的保护方式选择和整定计算。（6）配电装置设计：包括配电装置布置型式的选择、设备布置图。（7）防雷、接地设计：包括直击雷保护、进行波保护和接地网设计。2．车间变电所设计根据车间负荷情况，选择车间变压器的台数、容量，以及变电所位置的原则考虑。3．厂区380V配电系统设计根据所给资料，列出配电系统结线方案，经过详细计算和分析比较，确定最优方案。第二章接入系统设计一、计算厂总降压变负荷Ⅰ.计算负荷方法目前负荷计算常用需要系数法、二项式法、和利用系数法,前二种方法在国内设计单位的使用最为普遍。此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等.常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数...
