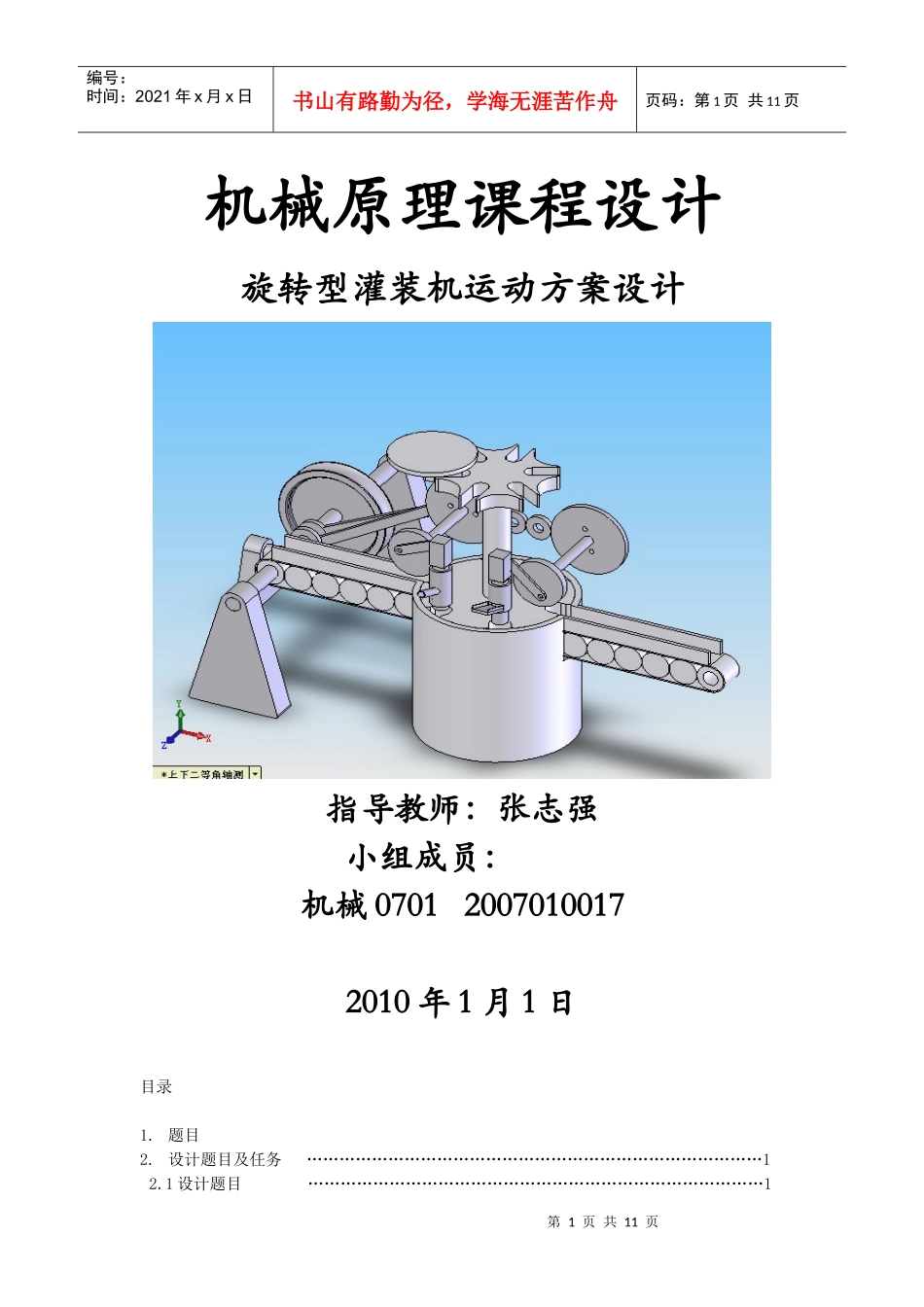

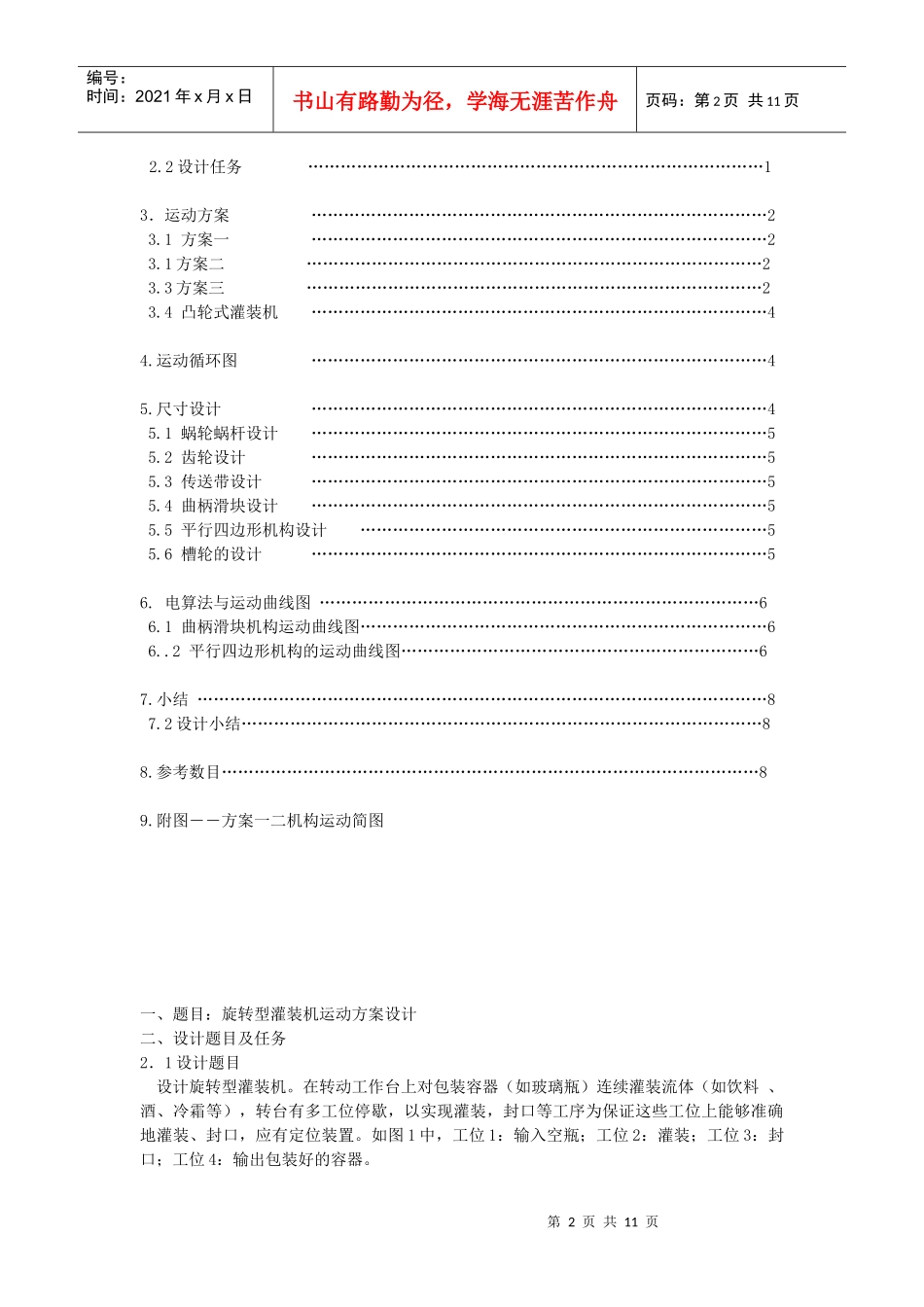

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页机械原理课程设计旋转型灌装机运动方案设计指导教师：张志强小组成员：机械070120070100172010年1月1日目录1.题目2.设计题目及任务…………………………………………………………………………12.1设计题目…………………………………………………………………………1第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.2设计任务…………………………………………………………………………13．运动方案…………………………………………………………………………23.1方案一…………………………………………………………………………23.1方案二…………………………………………………………………………23.3方案三…………………………………………………………………………23.4凸轮式灌装机…………………………………………………………………………44.运动循环图…………………………………………………………………………45.尺寸设计…………………………………………………………………………45.1蜗轮蜗杆设计…………………………………………………………………………55.2齿轮设计…………………………………………………………………………55.3传送带设计…………………………………………………………………………55.4曲柄滑块设计…………………………………………………………………………55.5平行四边形机构设计…………………………………………………………………55.6槽轮的设计…………………………………………………………………………56.电算法与运动曲线图………………………………………………………………………66.1曲柄滑块机构运动曲线图…………………………………………………………………66..2平行四边形机构的运动曲线图…………………………………………………………67.小结……………………………………………………………………………………………87.2设计小结……………………………………………………………………………………88.参考数目………………………………………………………………………………………89.附图――方案一二机构运动简图一、题目：旋转型灌装机运动方案设计二、设计题目及任务2．1设计题目设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装，封口等工序为保证这些工位上能够准确地灌装、封口，应有定位装置。如图1中，工位1：输入空瓶；工位2：灌装；工位3：封口；工位4：输出包装好的容器。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图1旋转型灌装机该机采用电动机驱动，传动方式为机械传动。技术参数见表1表1旋转型灌装机技术参数方案号转台直径mm电动机转速r/min灌装速度r/minA600144010B5501440122.2设计任务1．旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。2．设计传动系统并确定其传动比分配。3.图纸上画出旋转型灌装机地运动方案简图，并用运动循环图分配各机构运动节拍。4.电算法对连杆机构进行速度、加速度分析，绘出运动曲线图。用图解法或解析法设计连杆机构。5．凸轮的设计计算。按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图6.齿轮机构的设计计算。7．编写设计计算说明书。8.完成计算机动态演示。2.3设计提示1.采用灌装泵灌装流体，泵固定在某工位的上方。2．采用软木塞或金属冠盖封口，它们可以由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在瓶口）。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。3.此外，需要设计间歇传动机构，以实现工作转台的间歇传动。为保证停歇可靠，还应第4页共11页第3页共11页编号：...
