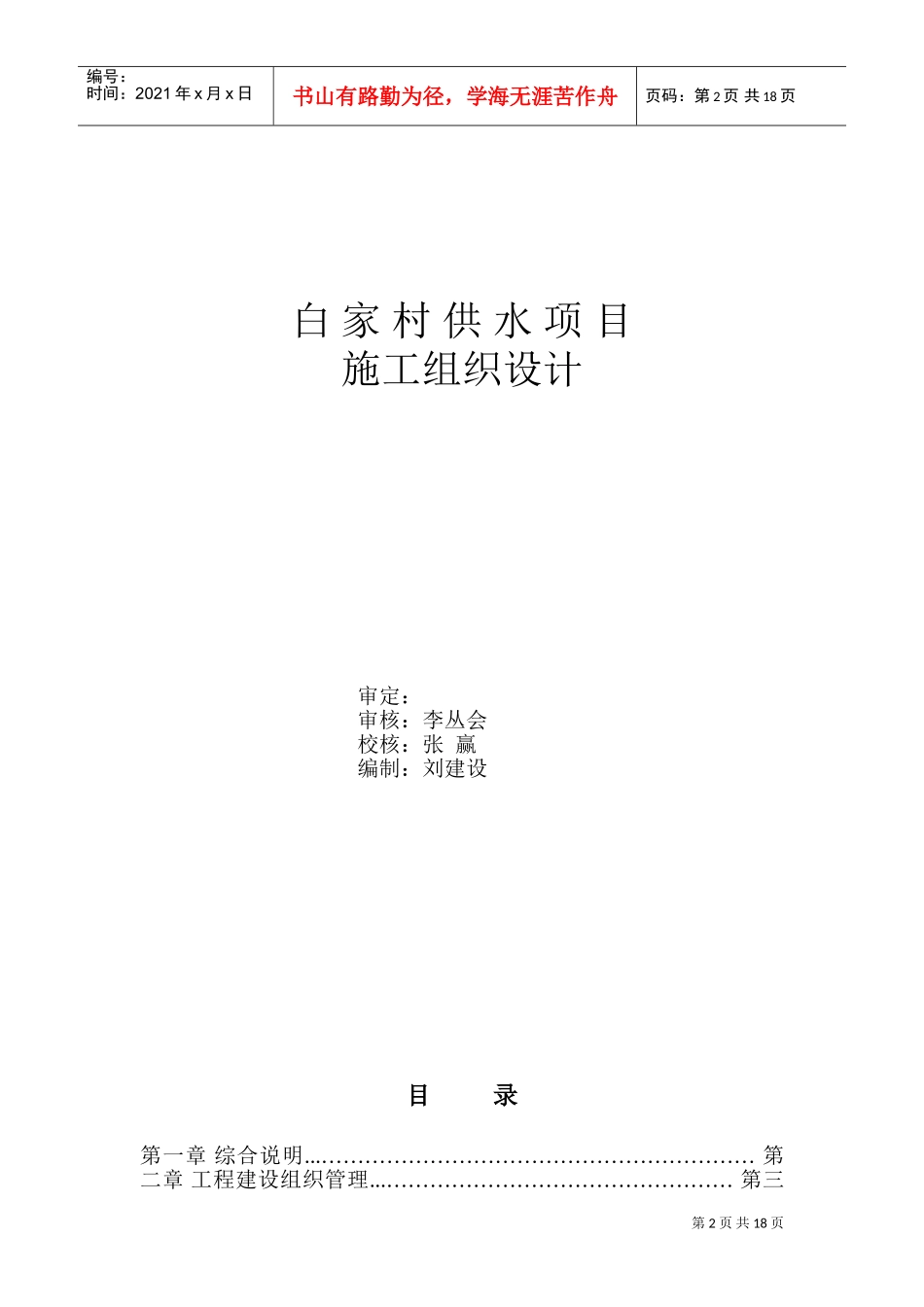

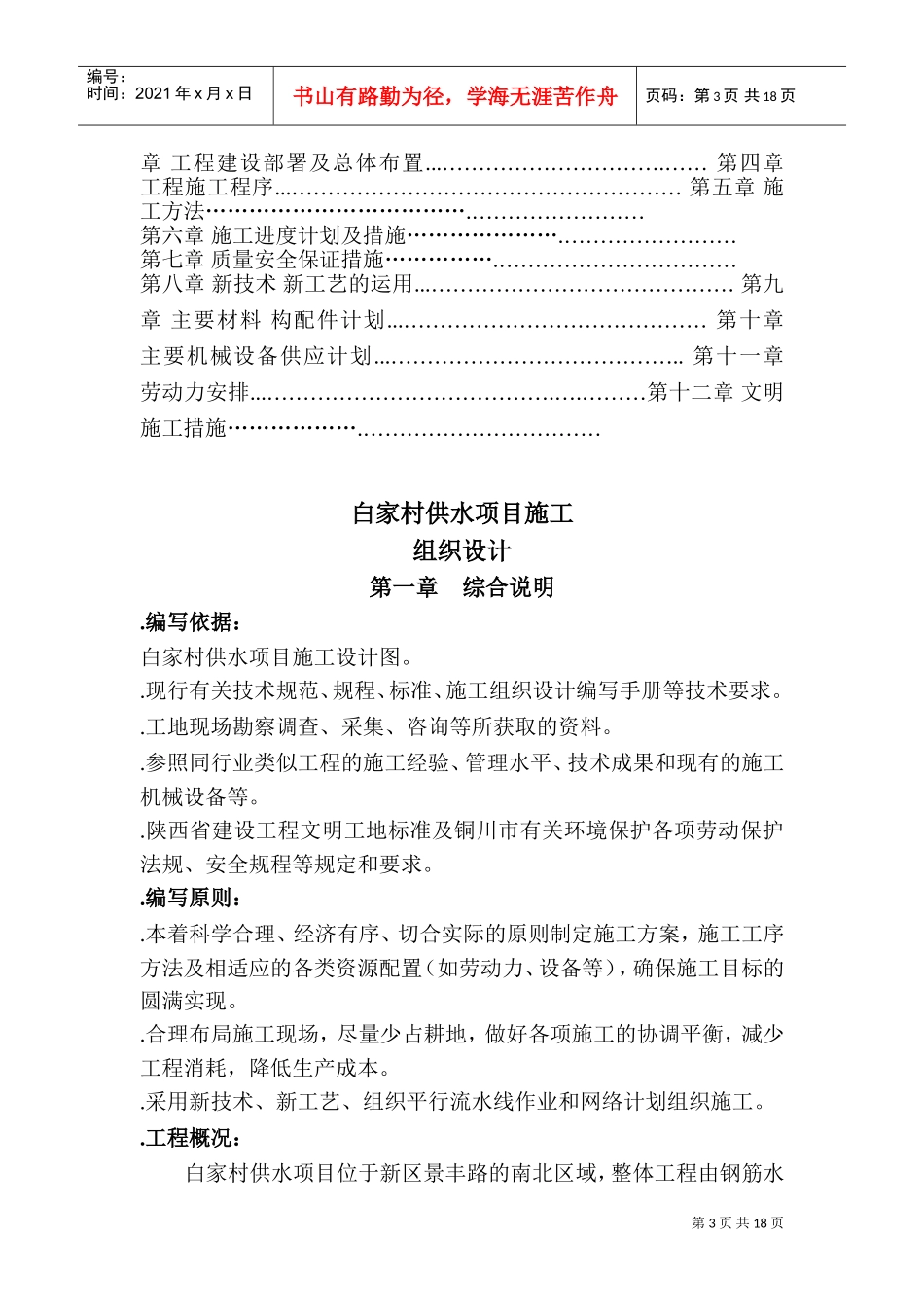

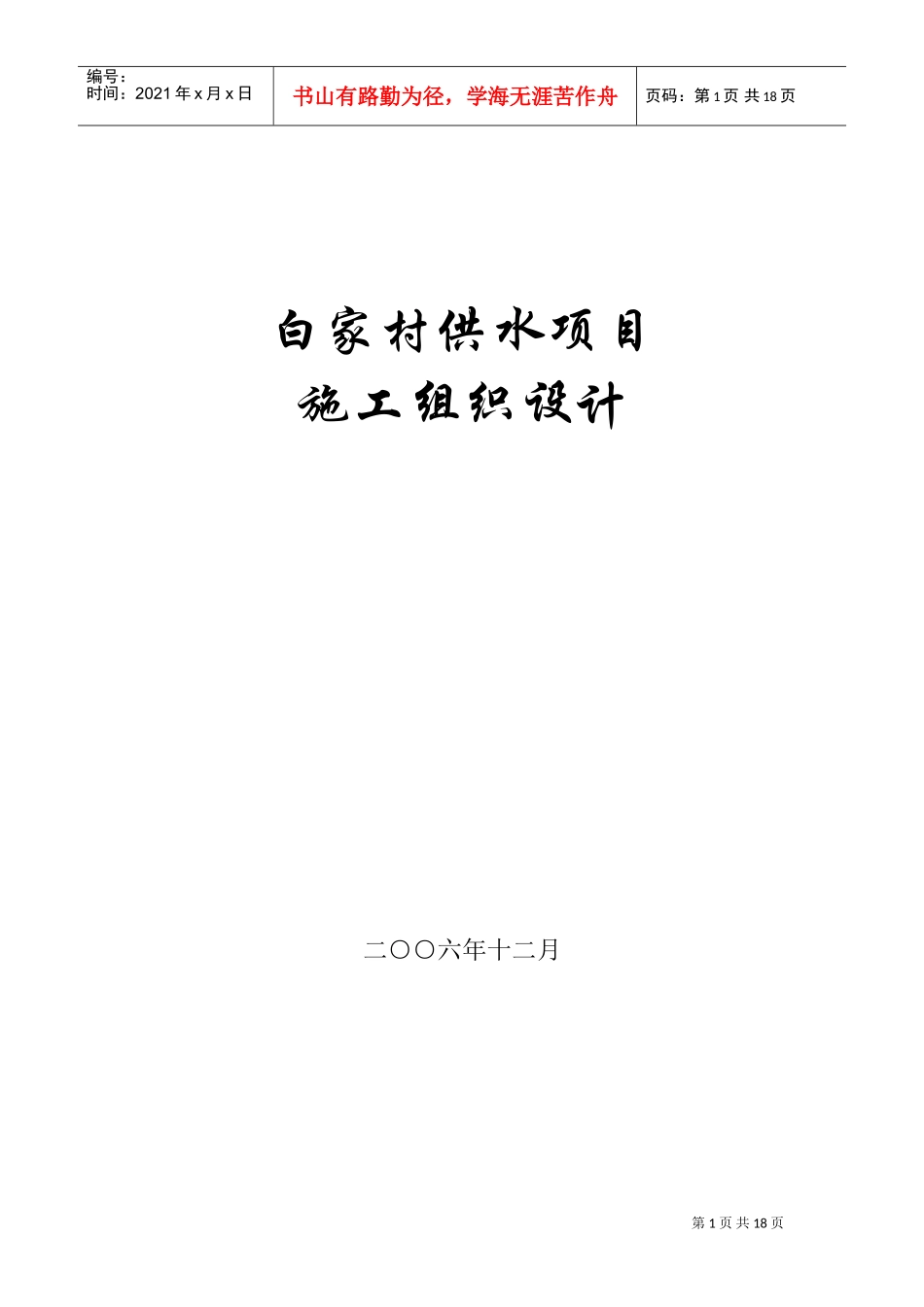

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页白家村供水项目施工组织设计二○○六年十二月第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页白家村供水项目施工组织设计审定：审核：李丛会校核：张赢编制：刘建设目录第一章综合说明...……………………………………………………第二章工程建设组织管理...…………………………………………第三第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页章工程建设部署及总体布置...………………………….……第四章工程施工程序...………………………………………………第五章施工方法……………………………….……………………第六章施工进度计划及措施………………….……………………第七章质量安全保证措施…………….……………………………第八章新技术新工艺的运用...……………………………………第九章主要材料构配件计划...……………………………………第十章主要机械设备供应计划...…………………………………..第十一章劳动力安排...………………………………….….………第十二章文明施工措施……………….……………………………白家村供水项目施工组织设计第一章综合说明.编写依据：白家村供水项目施工设计图。.现行有关技术规范、规程、标准、施工组织设计编写手册等技术要求。.工地现场勘察调查、采集、咨询等所获取的资料。.参照同行业类似工程的施工经验、管理水平、技术成果和现有的施工机械设备等。.陕西省建设工程文明工地标准及铜川市有关环境保护各项劳动保护法规、安全规程等规定和要求。.编写原则：.本着科学合理、经济有序、切合实际的原则制定施工方案，施工工序方法及相适应的各类资源配置（如劳动力、设备等），确保施工目标的圆满实现。.合理布局施工现场，尽量少占耕地，做好各项施工的协调平衡，减少工程消耗，降低生产成本。.采用新技术、新工艺、组织平行流水线作业和网络计划组织施工。.工程概况：白家村供水项目位于新区景丰路的南北区域，整体工程由钢筋水第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页泥混凝土倒锥壳供水水塔和基础配套设施（给水管网、排水沟渠以及五条沥青混凝土硬化巷道，水塔围墙，灌溉渠道，水源井维修）两个单位工程组成。钢筋水泥混凝土倒锥壳供水水塔，水塔设计有效高度25.00m，有效容积50m3，水平倾角。支筒外径2.00m，水箱上部气楼顶盖坡度：，水箱上锥壳坡度：，基础为钢筋砼圆板与正锥壳组合型式，正锥壳坡度为：，塔体结构为现浇钢筋砼。水塔基础采用钢筋混凝土组合板基础，板下夯垫厚300cm：灰土。管道采用球墨铸铁管，塔内管道采用供、给管道合用，泄、溢管道合用的两管输水方式。塔箱内水位控制采用浮筒式液位测量装置。支筒内设置配电控制箱，各层安装防水照明灯。接地防雷电阻小于Ω，在支筒低部设置电阻测量装置。筒内顶部平台和塔顶设置护人栏杆，从基础内至顶层到水箱各平台设置检修钢梯，塔顶设置避雷针。支筒大门宽0.7m，高2.1m，门扇上部两格装不透明翡翠绿玻璃，下部格装防盗铝合金扣板；支筒窗子全部为平开式铝合金翡翠绿中空玻璃，气楼设置一个通气铝合金平开百叶窗，其余全部为固定式铝合金翡翠绿中空玻璃窗子。塔体外饰装饰涂料色调采用纯白色涂料涂刷，箱体部分采用白色涂料与淡绿色或天蓝色涂料，竖向间隔涂刷，外露铁制栏杆面漆色调、所有环向梁、雨蓬挑出部分全部涂刷淡绿色或天蓝色，与箱体颜色配套，形成统一色调。门窗采用白色铝合金，翡翠绿玻璃。基础配套设施项目，包括六项工程内容。①村内所有给水管网工程；②油化五条巷道的排水（雨）沟渠工程；③沥青混凝土油化团结路、和谐路、文明巷、小康路、程中路五条巷道；④供水水塔的围墙大门；⑤灌溉渠道工程；⑥维修水源井工程。供水管网工程，村内管网以枝状沿巷道两旁分布。管网采用管材。整体管线采用四级设计，各级管线总长8300m。沿管线在不同位置分别设置座检查（阀门）井。管线穿通巷道采用管外加Φ200mm钢筋砼预制套管...
