松藻安稳发电厂2×150MW循环流化床工程高加调试措施VIP免费

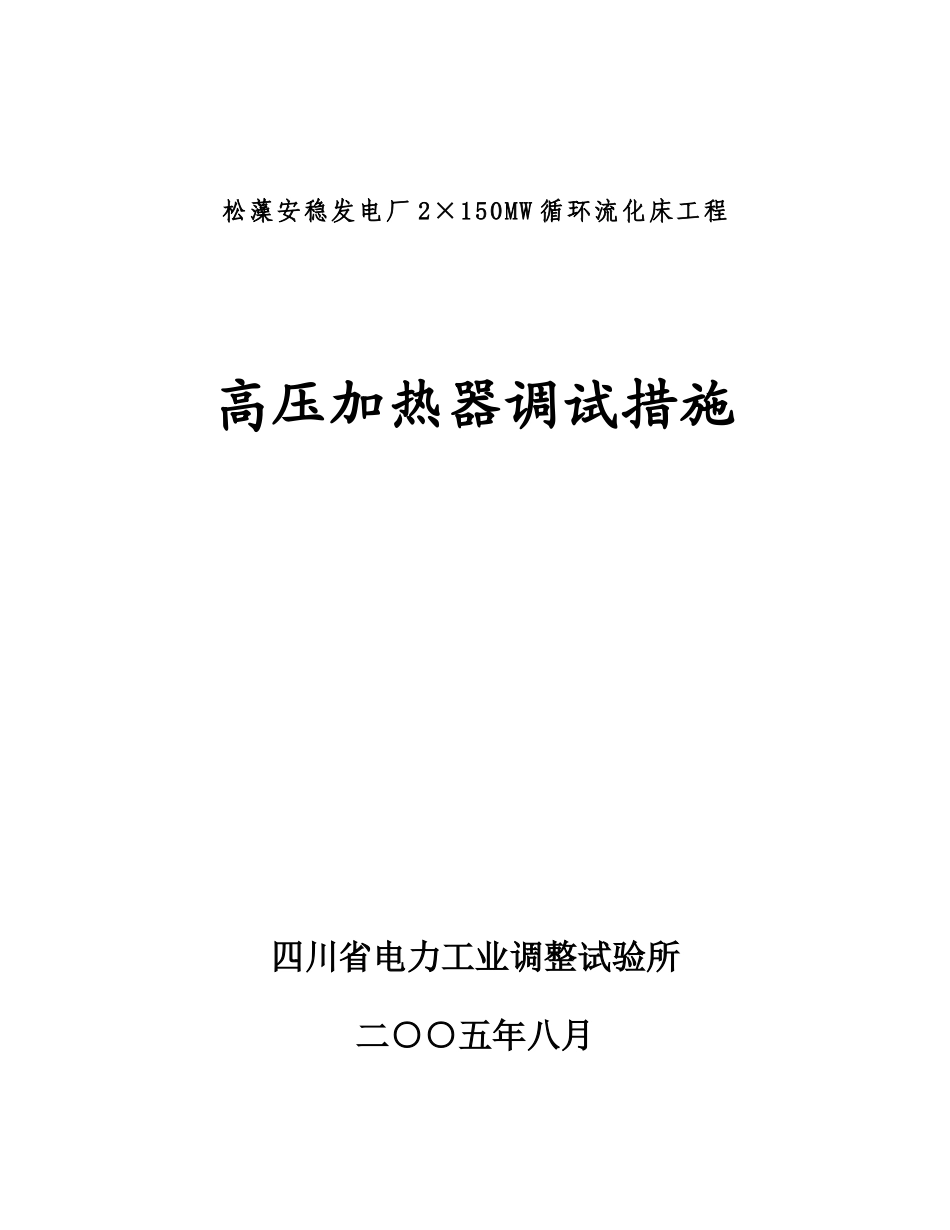

松藻安稳发电厂2×150MW循环流化床工程高加调试措施_第1页
1/9

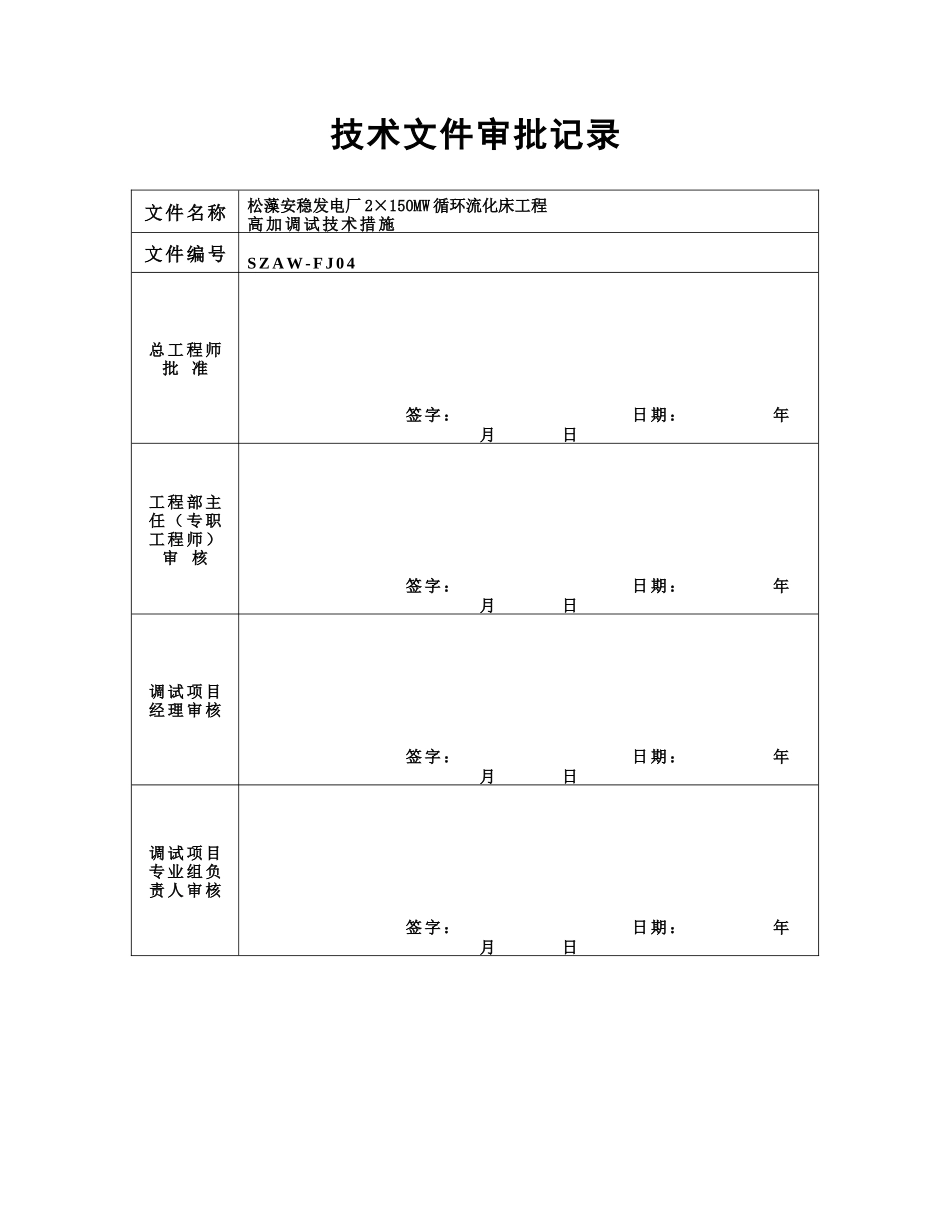

松藻安稳发电厂2×150MW循环流化床工程高加调试措施_第2页
2/9
松藻安稳发电厂2×150MW循环流化床工程高加调试措施_第3页
3/9
松藻安稳发电厂2×150MW循环流化床工程高压加热器调试措施四川省电力工业调整试验所二○○五年八月技术文件审批记录文件名称松藻安稳发电厂2×150MW循环流化床工程高加调试技术措施文件编号SZAW-FJ04总工程师批准签字:日期:年月日工程部主任(专职工程师)审核签字:日期:年月日调试项目经理审核签字:日期:年月日调试项目专业组负责人审核签字:日期:年月日技术文件主要编写人说明签字:日期:年月日第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页目录1.编制依据................................................22.系统概况................................................23.高压加热器投入保护试验..................................34.高压加热器投入..........................................35.高压加热器停运..........................................46.高压加热器正常运行的维护................................57.安全注意事项............................................5第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页1.编制依据1.1《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》电力部电建[1996]159号1.2《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号1.3《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号1.4《电力建设施工及验收技术规范(汽轮机机组篇)》DL5011-921.5《火电机组达标投产考核标准(1998年版)》电力工业部1.6《火电机组达标投产动态考核办法(试行)》[1998]国家电力公司1.7《电力建设安全工作规程(火力发电厂部分)》DL5009.1-92能源部能源基[1992]129号1.8四川省电力工业调整试验所质量管理标准2.系统概况本机高压加热系统共配有两台高压加热器,其作用是利用汽轮机的一段、二段抽汽对给水进行加热,以提高机组的热经济效率。系统主要由两台高压加热器,一段、二段抽汽管道,各抽汽管道的电动门及逆止门,相关的汽、水侧疏水管道及疏水调节器等组成。高压加热器正常疏水按压力高低逐级下导,#1高压加热器正常疏水低负荷时可导入低加,高负荷时导入除氧器;高压加热器事故疏水从疏水扩容器扩容后导入凝汽器。相关系统主要包括:凝结水系统、给水系统、除氧器、疏水系统等。3.高压加热器投入保护试验3.1主要阀门开关试验第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页3.1.1高压加热器三通阀开关时间,检查三通阀方向就地与DCS是否一致。3.1.2高压加热器抽汽侧电动阀关闭时间,检查各抽汽逆止阀开关是否正常。3.1.3高压加热器汽侧疏水阀开关是否正常。3.2联锁保护试验高压加热器系统的联锁保护试验方法是通过就地加信号使其实际动作的方法进行,试验项目详见附表。3.2.1高加水位低Ⅰ值,信号报警。3.2.2高加水位高Ⅱ值,信号报警;打开危急事故疏水门。3.2.3高加水位高Ⅲ值,高加保护动作,高加三通阀动作给水走旁路,同时关闭各高加抽汽逆止门和进汽电动门。4.高压加热器投入4.1高压加热器投入前的准备4.1.1检查抽汽管道上的逆止阀,电动进汽阀的动作情况,并做联动试验。4.1.2检查并试验高加保护装置等动作应正确。4.1.3高加的各种测量仪表,如压力表、温度表、水位计及照明等均处于良好状态。4.1.4高加进汽阀、放汽阀、放水阀等开关正常。4.1.5安全阀试验合格,高加除表计一次门外,所有汽水阀门在关闭状态。4.2高压加热器投运4.2.1高压加热器注水和通水给水泵运转后,对高压加热器水侧注水,开启高加注水阀和水侧放气阀,向高加管束注水,在高加注水过程中,随时监视温升速度,使其控制小于制造厂要求的设定值;同时,打开加热器本体排气阀门,见第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页水后关闭;高加管系注满水后,开启三通阀,高加通水,高加保护自动投入。4.2.2高压加热器通汽打开高压加热器进汽阀(在不是随机启动时,阀门应逐渐开启,注意温升小于3℃/min),投入疏水调节器处于...
