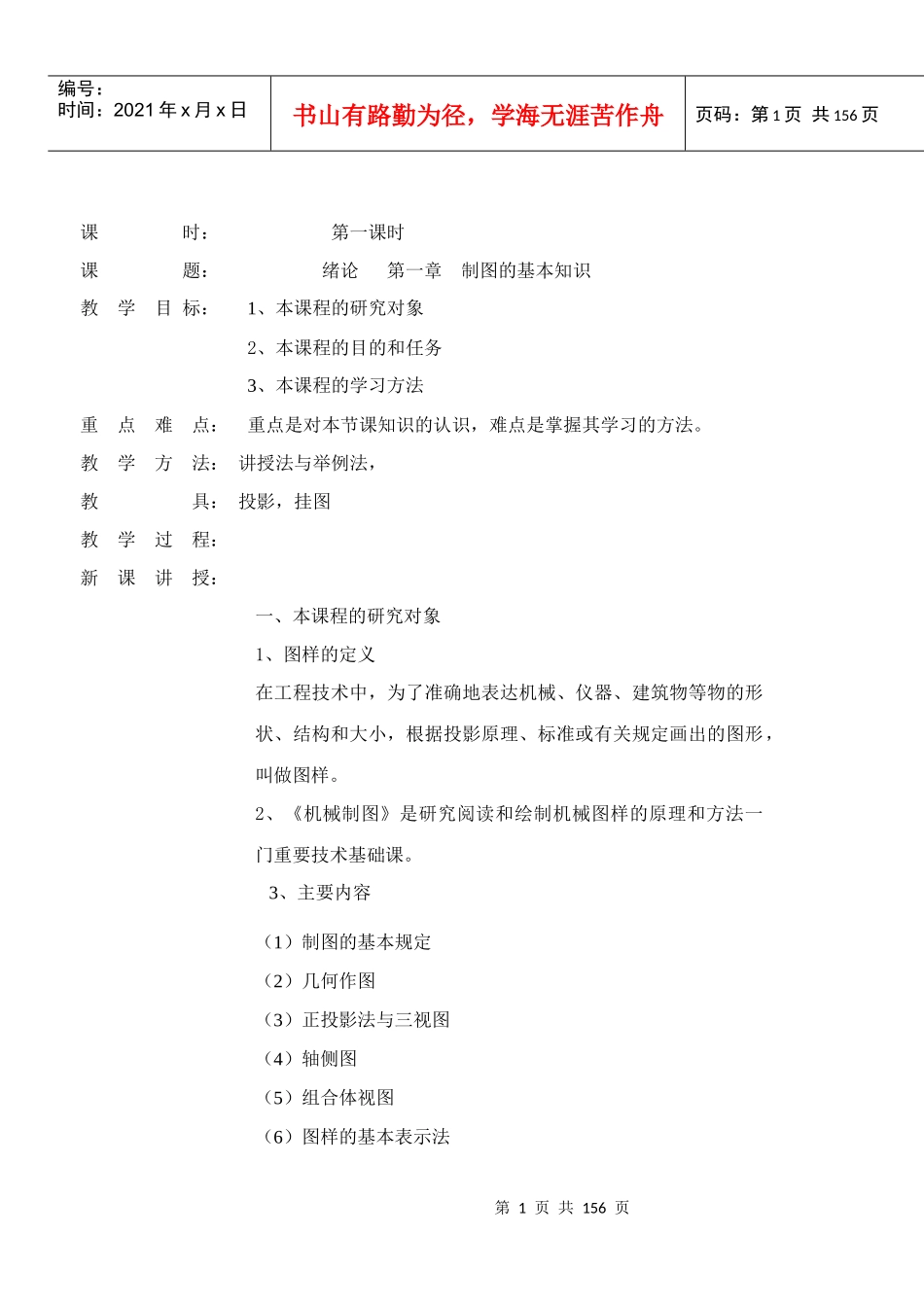

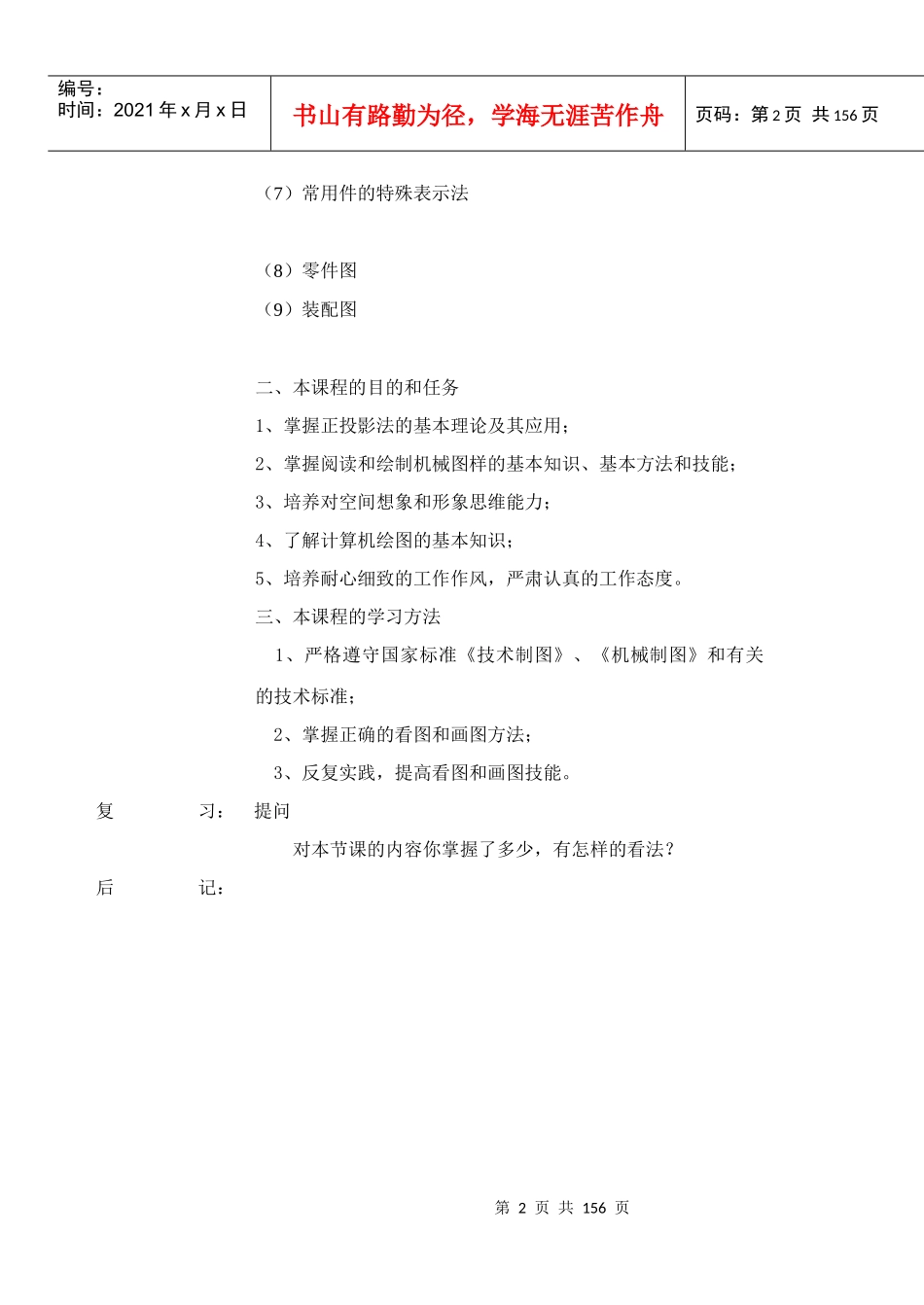

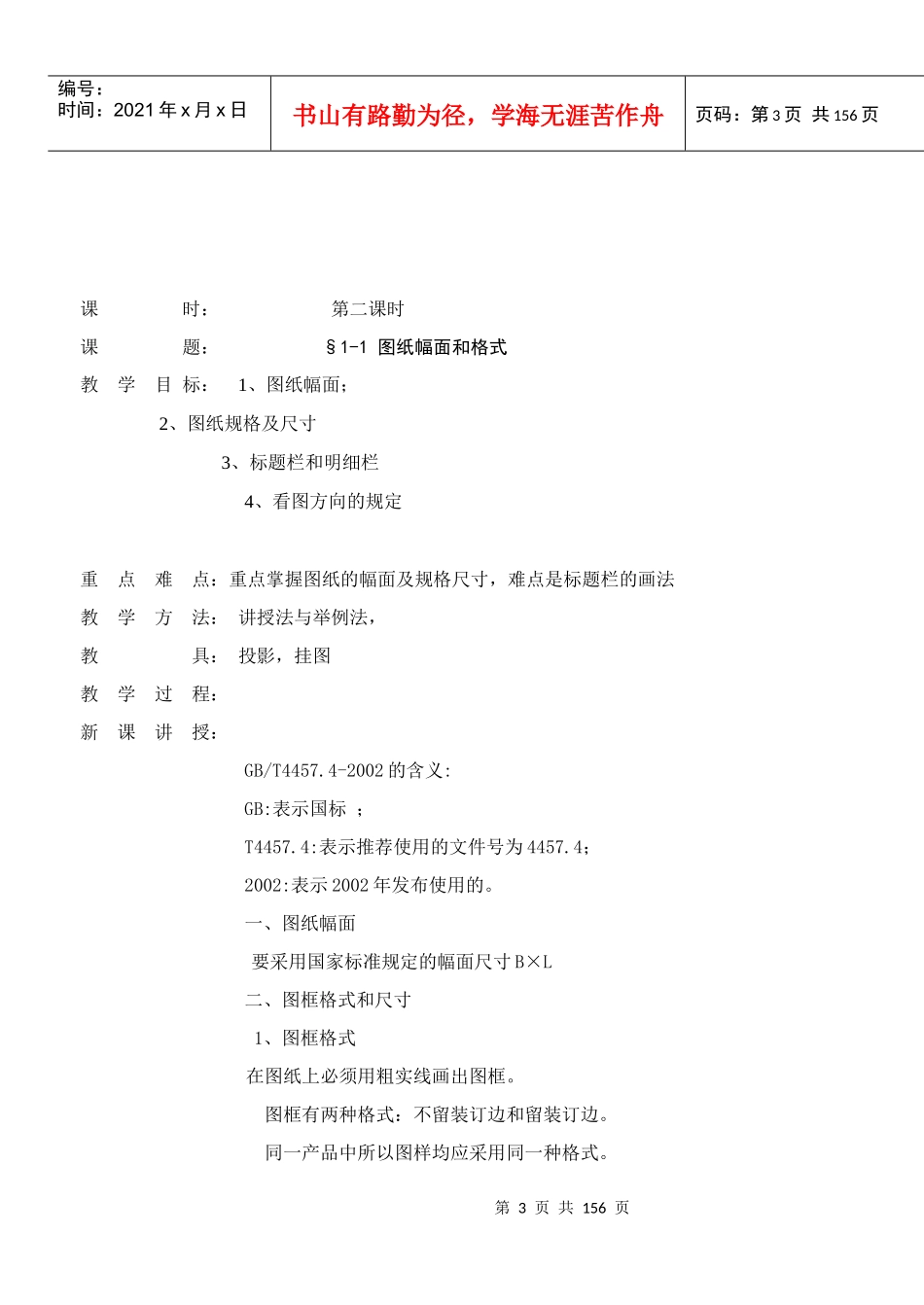

第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共156页课时：第一课时课题：绪论第一章制图的基本知识教学目标：1、本课程的研究对象2、本课程的目的和任务3、本课程的学习方法重点难点：重点是对本节课知识的认识，难点是掌握其学习的方法。教学方法：讲授法与举例法，教具：投影，挂图教学过程：新课讲授：一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法第2页共156页第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共156页（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。复习：提问对本节课的内容你掌握了多少，有怎样的看法？后记：第3页共156页第2页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共156页课时：第二课时课题：§1-1图纸幅面和格式教学目标：1、图纸幅面；2、图纸规格及尺寸3、标题栏和明细栏4、看图方向的规定重点难点：重点掌握图纸的幅面及规格尺寸，难点是标题栏的画法教学方法：讲授法与举例法，教具：投影，挂图教学过程：新课讲授：GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。图框有两种格式：不留装订边和留装订边。同一产品中所以图样均应采用同一种格式。第4页共156页第3页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共156页2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。三、标题栏和明细栏标题栏一般应位于图纸的右下角。四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。为了使图样复制和缩微摄影时定位方便，应在图纸各边长复习：提问1、图纸幅面；2、图纸规格及尺寸3、标题栏和明细栏4、看图方向的规定第5页共156页第4页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共156页对本节课的内容你掌握了多少，有怎样的看法？后记：课时：第二课时教学目标：1、图纸幅面；2、图纸规格及尺寸3、标题栏和明细栏4、看图方向的规定重点难点：重点掌握图纸的幅面及规格尺寸，难点是标题栏的画法教学方法：讲授法与举例法，教具：投影，挂图教学过程：新课讲授：§1-1图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。图框有两种格式：不留装订边和留装订边。同一产品中所以图样均应采用同一种格式。第6页共156页第5页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共156页2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。三、标题栏和明细栏标题栏一般应位于图纸的右下角。四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。为了使图样复制和缩微摄影时定位方便，应在图纸各边长小结：1、图框格式在图纸上必须...
