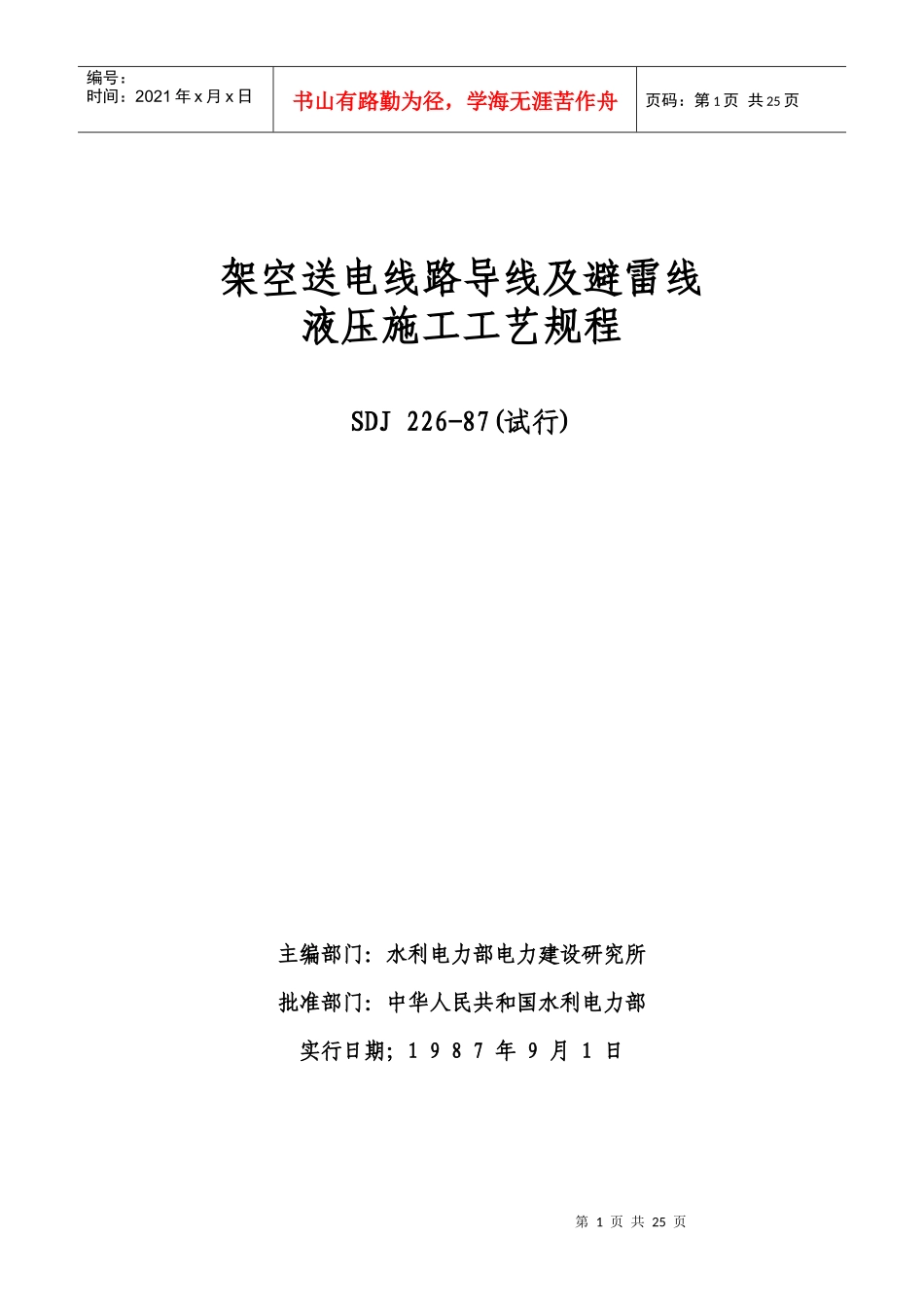

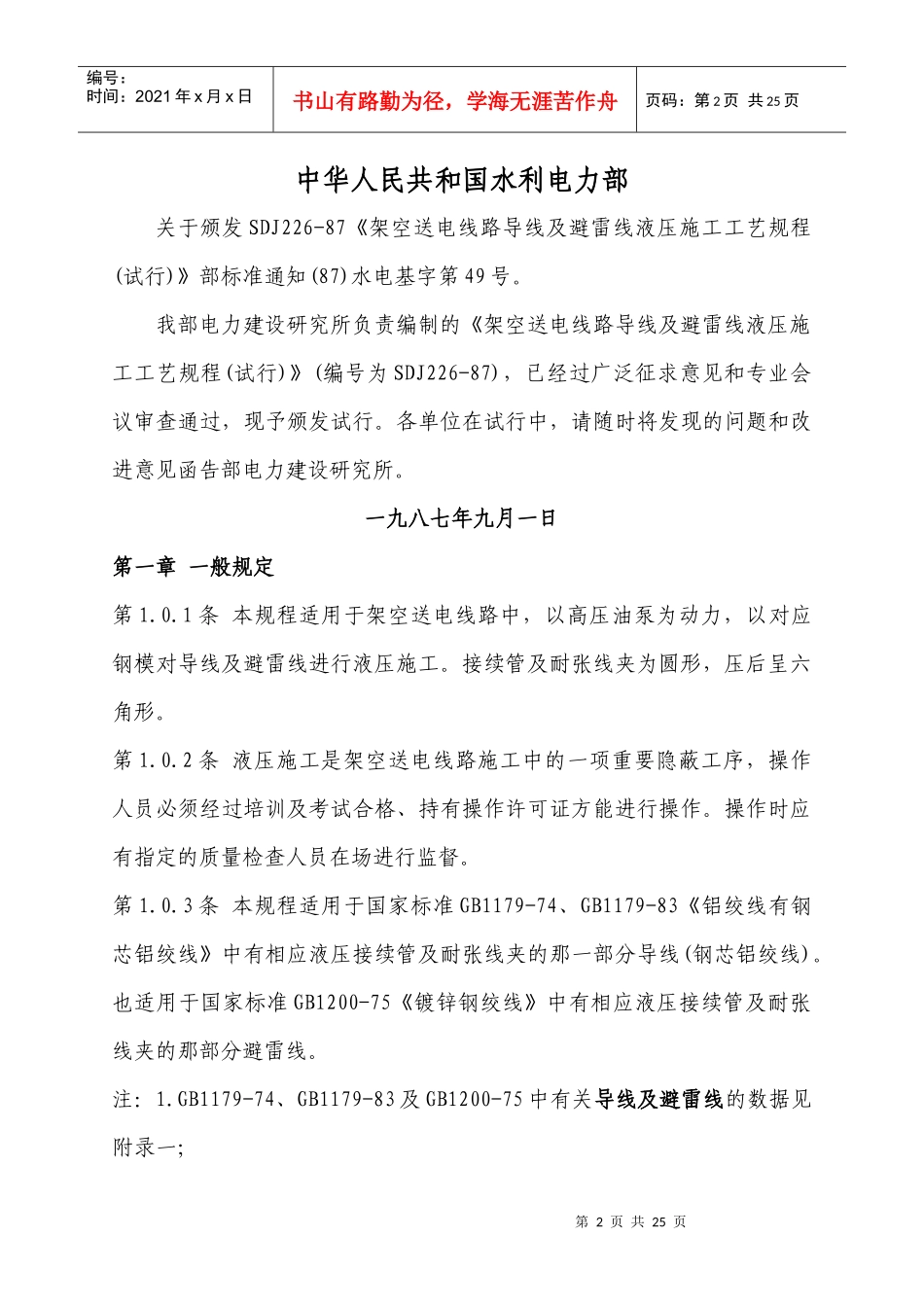

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页架空送电线路导线及避雷线液压施工工艺规程SDJ226-87(试行)主编部门：水利电力部电力建设研究所批准部门：中华人民共和国水利电力部实行日期；1987年9月1日第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页中华人民共和国水利电力部关于颁发SDJ226-87《架空送电线路导线及避雷线液压施工工艺规程(试行)》部标准通知(87)水电基字第49号。我部电力建设研究所负责编制的《架空送电线路导线及避雷线液压施工工艺规程(试行)》(编号为SDJ226-87)，已经过广泛征求意见和专业会议审查通过，现予颁发试行。各单位在试行中，请随时将发现的问题和改进意见函告部电力建设研究所。一九八七年九月一日第一章一般规定第1.0.1条本规程适用于架空送电线路中，以高压油泵为动力，以对应钢模对导线及避雷线进行液压施工。接续管及耐张线夹为圆形，压后呈六角形。第1.0.2条液压施工是架空送电线路施工中的一项重要隐蔽工序，操作人员必须经过培训及考试合格、持有操作许可证方能进行操作。操作时应有指定的质量检查人员在场进行监督。第1.0.3条本规程适用于国家标准GB1179-74、GB1179-83《铝绞线有钢芯铝绞线》中有相应液压接续管及耐张线夹的那一部分导线(钢芯铝绞线)。也适用于国家标准GB1200-75《镀锌钢绞线》中有相应液压接续管及耐张线夹的那部分避雷线。注：1.GB1179-74、GB1179-83及GB1200-75中有关导线及避雷线的数据见附录一；第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页2.GB1179-74中有关导线的耐张线夹及接续管，GB1179-83中有关导线接续管的数据见附录二；3.本规程避雷线是专指镀锌钢绞线。良导体避雷线由于尚未列入国家标准，也无正式配套接续管及耐张线夹，故本规程暂不列入。如目前采用此类避雷线，其液压操作仍可遵照本规程的有关规定进行。第1.0.4条所使用的液压机必须有足够的与所用钢模相匹配的出力。第1.0.5条为了对每个工程都准确无误地进行液压施工，确保质量，在操作前，操作人员必须备有并熟悉该工程经批准的施工手册(或技术措施)。手册中至少应包括下列有关内容：一、导线及避雷线的具体规格及有关数据；二、所采用液压管的外形与尺寸(包括公差)；三、各种管子压前在导线与避雷线上的“定位印记”的量尺尺寸；四、耐张线夹钢锚U型环与铝管引流板相对方位的要求；五、液压钢模、压接管压后尺寸及质量补充要求；六、液压时，油压机必须达到的油压力；七、对液压施工的其他有关特殊要求。第1.0.6条导线及避雷线的受压部分应平整完好，同时与管口距15M以内应不存在必须处理的缺陷。第1.0.7条液压的导线及避雷线的端部在割线前应先将线掰直，并加防止松散的绑线，切割时应与轴线垂直。第1.0.8条在钢芯铝绞线割断铝股时，严禁伤及钢芯。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页第1.0.9条量尺画印的定位印记，画好后应立即复查，以确保正确无误。第二章液压前的操作第一节液压设备及材料检验第2.1.1条对所使用的导线及避雷线，其结构及规格应认真进行检查，其规格应与工程设计相符，并符合国家标准的各项规定。第2.1.2条所使用的各种接续管及耐张线夹，应用精度为0.02mm游标卡尺测量受压部分的内外直径。外观检查应符合GB2314-85有关规定。用钢尺测量各部长度，其尺寸，公差应符合国家标准要求。第2.1.3条在使用液压设备之前，应检查共完好程度，以保证正常操作。油压表必须定期校核，做到准确可靠。第二节清洗第2.2.1条对使用的各种规格的接续管及耐张线夹，应用汽油清洗管内避的油垢，并清除影响穿管的锌疤与焊渣。短期不使用时，清洗后应将管口临时封堵，并以塑料袋封装。第2.2.2条镀锌钢绞线的液压部分穿管前应以棉纱擦去泥土。如有油垢应以汽油清洗。清洗长度应不短于穿管长的1.5倍。第2.2.3条钢芯铝绞线的液压部分在穿管前，应以汽油清除其表面油垢，清除的长度对先套人铝管端应不短于铝管套入部位；对另一端应不短于半管...
