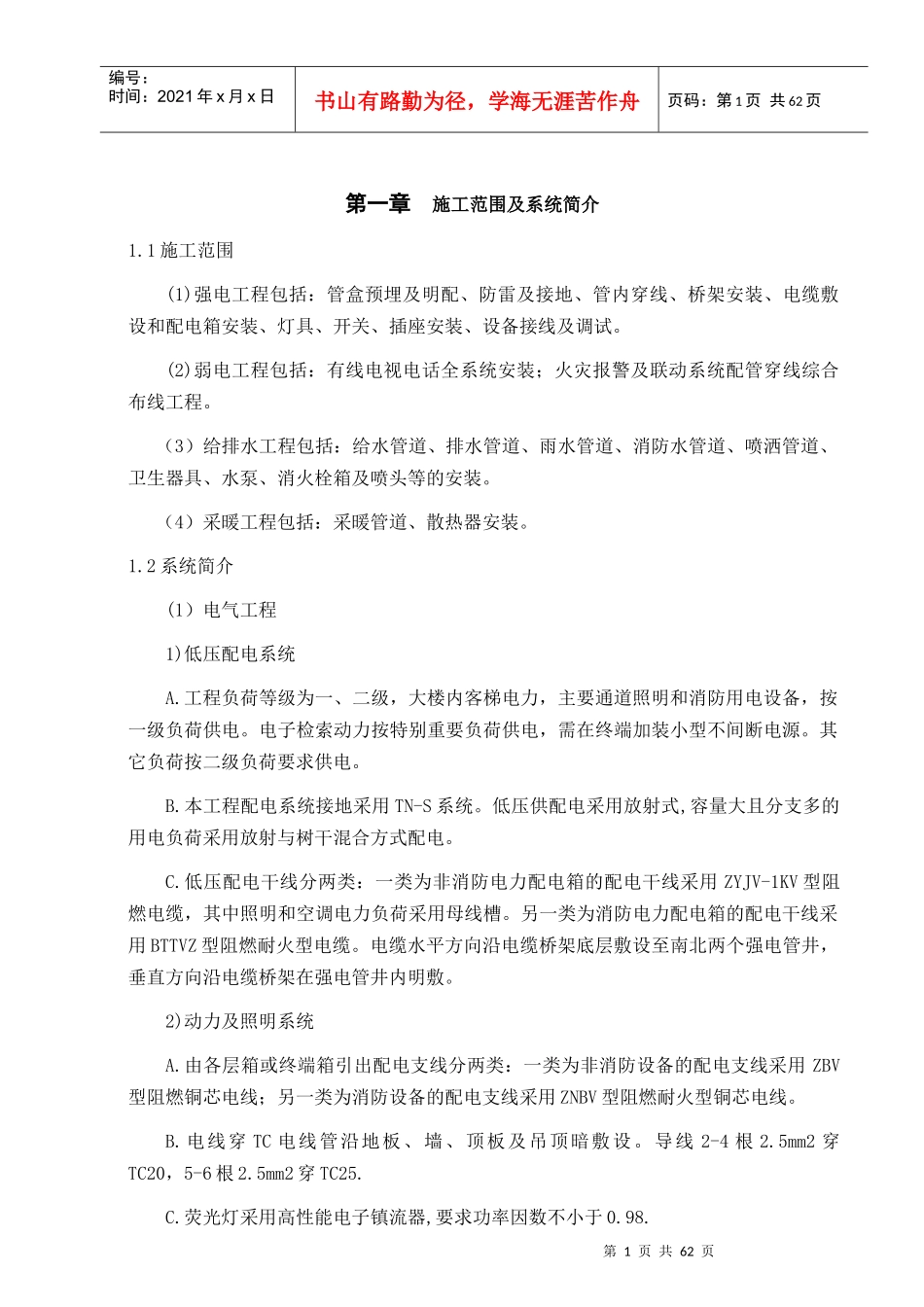

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页第一章施工范围及系统简介1.1施工范围(1)强电工程包括：管盒预埋及明配、防雷及接地、管内穿线、桥架安装、电缆敷设和配电箱安装、灯具、开关、插座安装、设备接线及调试。(2)弱电工程包括：有线电视电话全系统安装；火灾报警及联动系统配管穿线综合布线工程。（3）给排水工程包括：给水管道、排水管道、雨水管道、消防水管道、喷洒管道、卫生器具、水泵、消火栓箱及喷头等的安装。（4）采暖工程包括：采暖管道、散热器安装。1.2系统简介(1）电气工程1)低压配电系统A.工程负荷等级为一、二级，大楼内客梯电力，主要通道照明和消防用电设备，按一级负荷供电。电子检索动力按特别重要负荷供电，需在终端加装小型不间断电源。其它负荷按二级负荷要求供电。B.本工程配电系统接地采用TN-S系统。低压供配电采用放射式,容量大且分支多的用电负荷采用放射与树干混合方式配电。C.低压配电干线分两类：一类为非消防电力配电箱的配电干线采用ZYJV-1KV型阻燃电缆，其中照明和空调电力负荷采用母线槽。另一类为消防电力配电箱的配电干线采用BTTVZ型阻燃耐火型电缆。电缆水平方向沿电缆桥架底层敷设至南北两个强电管井，垂直方向沿电缆桥架在强电管井内明敷。2)动力及照明系统A.由各层箱或终端箱引出配电支线分两类：一类为非消防设备的配电支线采用ZBV型阻燃铜芯电线；另一类为消防设备的配电支线采用ZNBV型阻燃耐火型铜芯电线。B.电线穿TC电线管沿地板、墙、顶板及吊顶暗敷设。导线2-4根2.5mm2穿TC20，5-6根2.5mm2穿TC25.C.荧光灯采用高性能电子镇流器,要求功率因数不小于0.98.第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页3)防雷保护与接地安全A.本工程按二类防雷民用建筑。利用建筑物基础作接地体，不小于Φ16钢筋作引下线，避雷带和引下线可靠焊接，引下线和基础钢筋焊接为一整体作为联合接地体。变压器中性点工作接地，防雷接地，设备工作接地，总等电位联结接地共用联合接地体。接地电阻不大于1欧姆。B.从首层起，每三层利用结构圈梁水平钢筋焊接连通，使成封闭的均压环，并与引下线可靠焊接，建筑物内各种竖向金属管道从首层起，每三层与均压环相连。为防侧击雷，30米及以上部分外墙上的所有栏杆，金属门窗等金属物直接或通过预埋件与均压环相连。C．屋面四周女儿墙上设置避雷带，在屋面装设不大于10*10m的避雷网格，突出屋面的物体，在其四周设置避雷带。屋面上所有金属件均与避雷带可靠连接。(2)弱电系统1)本工程弱电系统包括有线综合布线系统、有线电视系统和火灾报警联动系统。2)火灾自动报警系统系统警报线路，消防联动控制线路，火灾事故广播，消防电话分机等线路均采用阻燃导线，穿SC钢管沿现浇楼板、梁柱内暗敷，在吊顶及墙内敷设采用TC金属管，在吊顶敷设时应进行防火处理。3)本工程有线电视系统线路引自校有有线电视机房，系统采用邻频传输方式，每个办公室设1个电视终端；在一层弱电间设电视前端系统，经前端箱放大分配后，采用SYKV-75-5同轴电缆引至各终端，线路穿TC钢管在吊顶、墙敷设。（2）给排水工程：1）给水系统：A.一至三层（部分四层）利用市政压力直接供水，四到八层采用水池－水泵－水箱联合供水系统，生活给水泵设于地下室泵房内，贮水箱容积为35m3,屋顶水箱容积为2×25m3（其中2×为消防水量），设置两台生活给水泵65DL32-154（Q＝32m3/h,H=60m，N＝11KW），一用一备。B.室内生活给水干管、立管及水泵进出水管采用钢塑复合管及配件，DN＜65mm为丝扣连接，DN≥65mm为沟槽式连接，接入卫生间的给水支管（检修阀后）采用公称压力为1.0MPa的PP-R给水管，热熔连接。水池水箱内管段采用内外涂塑钢管。室内给水阀门第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页DN≥50mm采用蝶阀，DN＜50mm采用球阀，公称压力P＝1.0MPa。2）排水系统：A.室内污废水分流，室外雨污水分流。B.室内污废水立管采用PVC-U螺旋排水立管，螺母挤压密封圈接头，排水横管采用PVC-U排水管，承插粘接。地...
