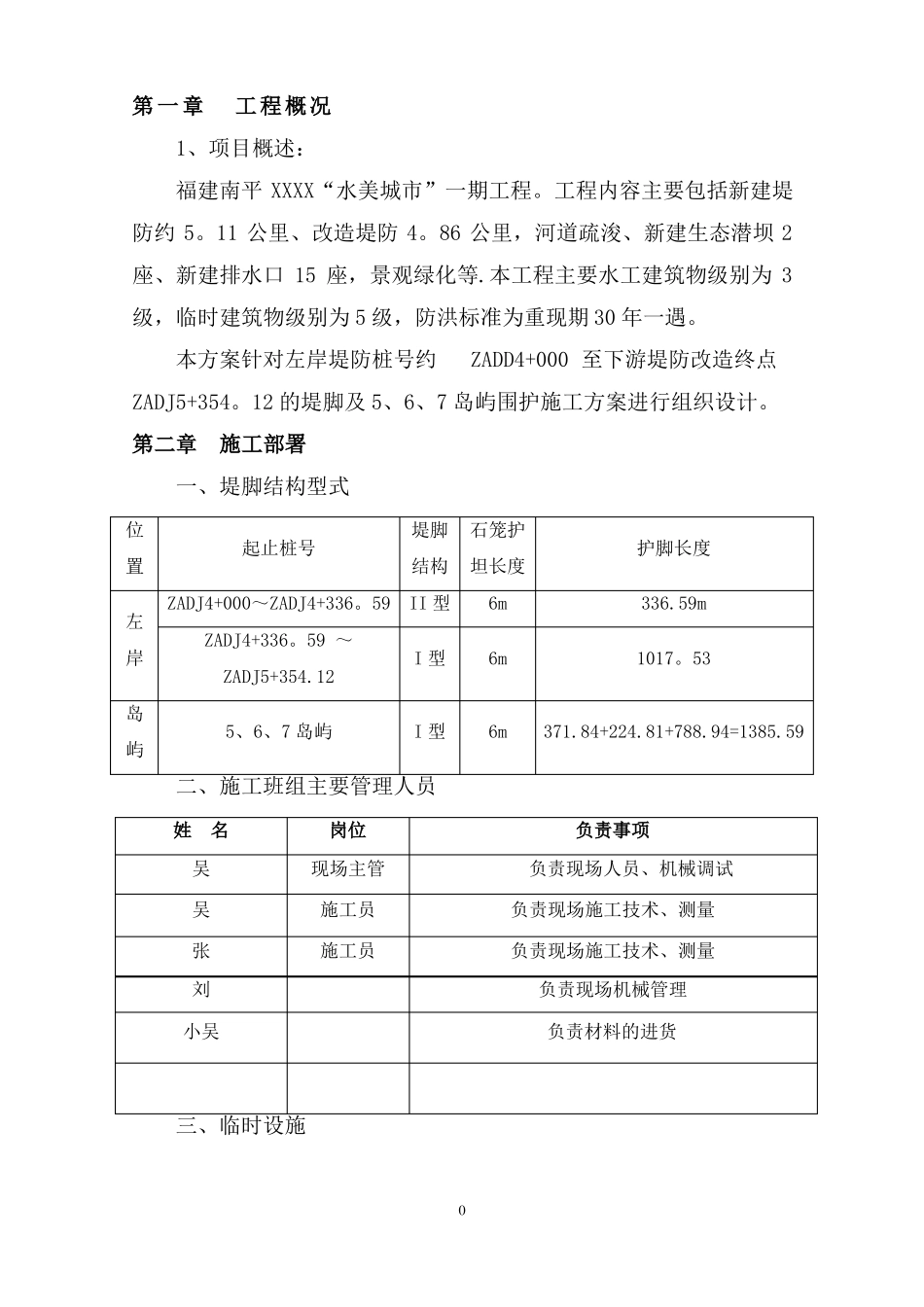

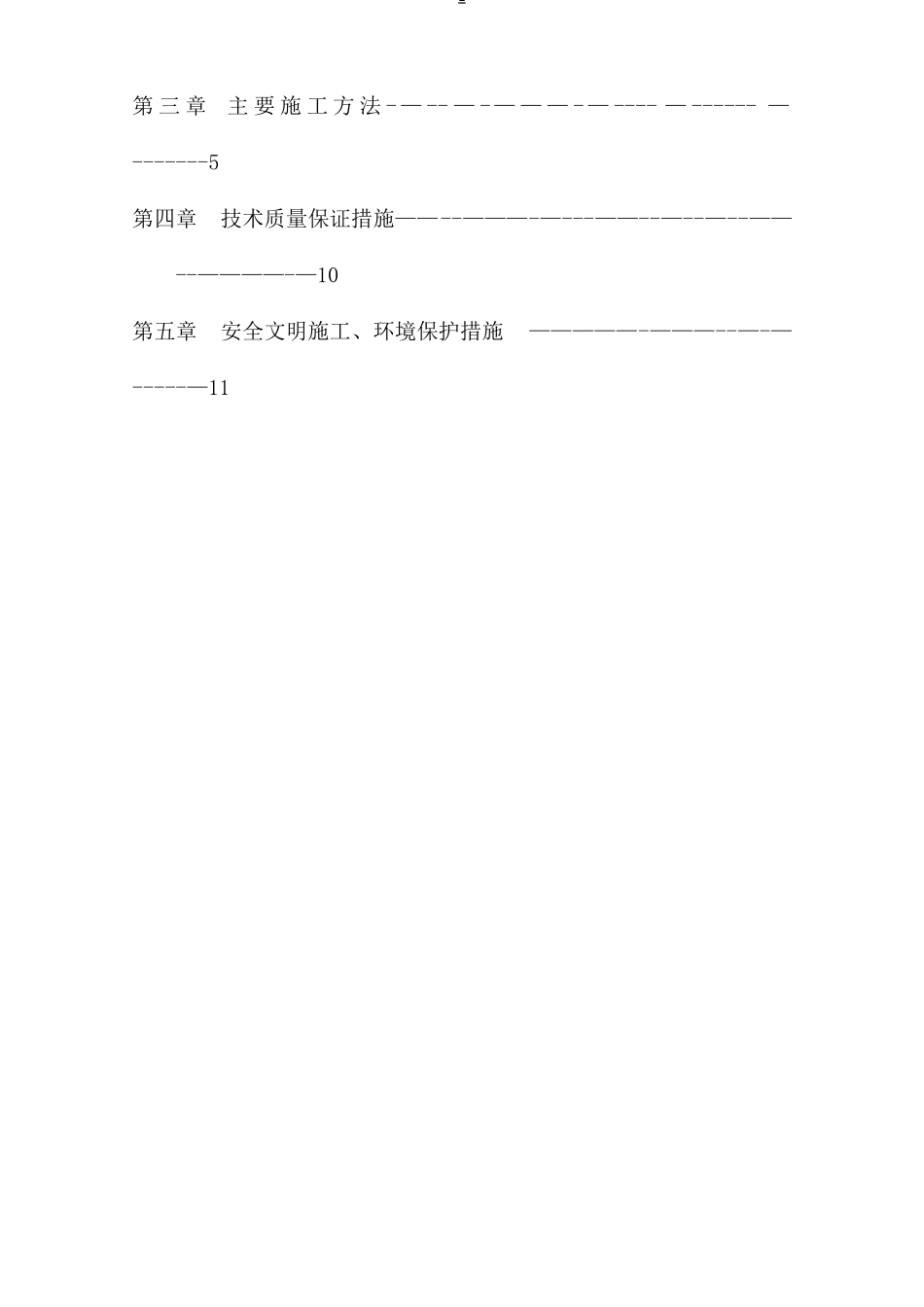

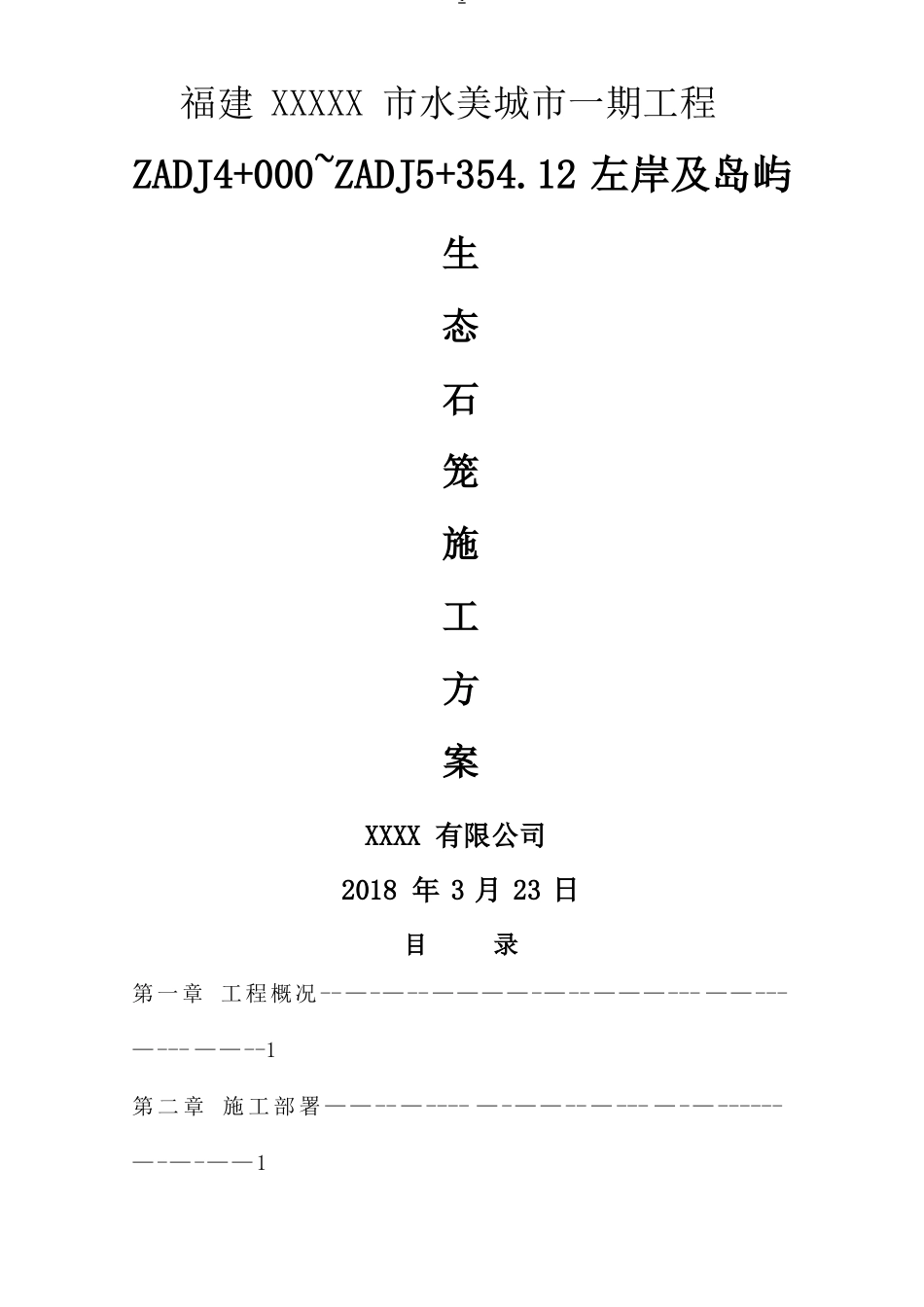

1福建XXXXX市水美城市一期工程ZADJ4+000~ZADJ5+354.12左岸及岛屿生态石笼施工方案XXXX有限公司2018年3月23日目录第一章工程概况--—-—--————-—--———---——---—---——--1第二章施工部署——--—----—-——--—---—-—------—-—-——112第三章主要施工方法-—--—-———-—----—------—-------5第四章技术质量保证措施——--———-—---——--—--—--——--————-—10第五章安全文明施工、环境保护措施-----—11—————-———--—-—第一章工程概况1、项目概述：福建南平XXXX“水美城市”一期工程。工程内容主要包括新建堤防约5。11公里、改造堤防4。86公里，河道疏浚、新建生态潜坝2座、新建排水口15座，景观绿化等.本工程主要水工建筑物级别为3级，临时建筑物级别为5级，防洪标准为重现期30年一遇。本方案针对左岸堤防桩号约ZADD4+000至下游堤防改造终点ZADJ5+354。12的堤脚及5、6、7岛屿围护施工方案进行组织设计。第二章施工部署一、堤脚结构型式位置左岸岛屿起止桩号堤脚石笼护护脚长度336.59m1017。53结构坦长度6m6mZADJ4+000～ZADJ4+336。59II型ZADJ4+336。59～ZADJ5+354.125、6、7岛屿I型I型6m371.84+224.81+788.94=1385.59二、施工班组主要管理人员姓名吴吴张刘小吴岗位现场主管施工员施工员负责事项负责现场人员、机械调试负责现场施工技术、测量负责现场施工技术、测量负责现场机械管理负责材料的进货三、临时设施0施工人员生活区设置在XX村,租用当地民房面积约600m2.拟在梅溪大桥下左岸设置一座约20m2现场办公室，采用活动板房结构.临时用电接驳自业主方提供的接线端，并沿施工便道架设4m木杆,各工作面采用5x25mm绝缘铜芯电缆引接至接线箱,工作面用电负载约40KW（JD350混凝土搅拌机20KW、2台3KW水泵,一台插入式振动棒2。2KW)。本施工段堤脚混凝土基础工程量不大，可采用移动式JD350混凝土搅拌机拌和，拌和用水可就的抽取无污染的河水,施工前应对水质进行取样送检，符合相关质量标准后方可用于施工.拌和机随工作面推进面迁移,就近拌料.混凝土入仓采用溜槽或挖掘机配合.本施工段分三个施工作业面，第一作业面：梅溪大桥上游段ZADD4+000～ZADD4+295。19，施工便道拟布置于堤脚左侧，生态石笼护坡以外,便道接自2号潜坝并向下游延伸；第二作业面：梅溪大桥下游段ZADD4+295.19～ZADJ5+354。12，便道起点接自梅溪大桥下游侧下方的水泥路,并沿堤脚左侧分别向上、下游方向延伸。施工便道宽度4m，面层铺设20cm厚砂砾石.第三作业面:5、6、7岛屿,施工便道引接自右岸湿地公园施工道路，并随作业面拓展向岛屿四周延伸.本施工段堤脚位于常水位以下,施工堤脚时分段设置砂砾围堰，堤脚C15埋石混凝土基础15m设一施工缝。为减小抽水工作量，可每2段（30m+2＊开挖坡率*h+2＊1m预留宽度;h为基槽深度）设横向围堰。砂砾围堰顶宽2m，坡率1:1.5，迎水侧坡面铺设380g/m2土工防渗膜+20cm厚袋装碎石，背水侧坡面铺设4000g/m2土工布+20cm厚袋装碎石。堰顶高程=设计水位高程+安全超高（0.5m），堰内四周设置0。5*0.5m排水沟，排水沟外侧边距围堰坡脚宽度不小于1m，下游侧设置集水坑以利于抽排堰内积水。堤脚施工围堰及便道布置见下图。四、施工准备1施工前组织技术人员熟读图纸，做好施工人员安全技术交底。选定具有相应水利资质的检测试验单位，提前做好用于本施工段的原材料检验及混凝土、砂浆配合比试验，并出具相关书面报告提交监理单位审核.施工前及时进行导线控制点复测,并组织监理、业主单位共同进行原始地面复测工作.1、劳动力使用计划表班组管理人开挖班木模员人员数5量（个）组81010混凝土铅丝石杂工笼10649合计2、材料准备（每个工作面）序号123456品名碎石砂水泥土工布铅丝石笼水土保护毯规格5~40中粗砂42。5R袋装400g/m2800＊100mmA20数量5674。1300108600单位m3m3tm2m3m2备注垫层、C15埋石混凝土C15埋石混凝土C15埋石混凝土10*30(1。8+1。119+0。679）＊3020*30说明：每个工作面贮备不少于1个施工段(30m堤长)用料。3、主要机具准备序号12345名称挖掘机自卸汽车装载机混凝土搅拌机插入式振动棒规格型号PC22015TZL50JD350Φ50mm数量26114单位台辆台台台备注五...
