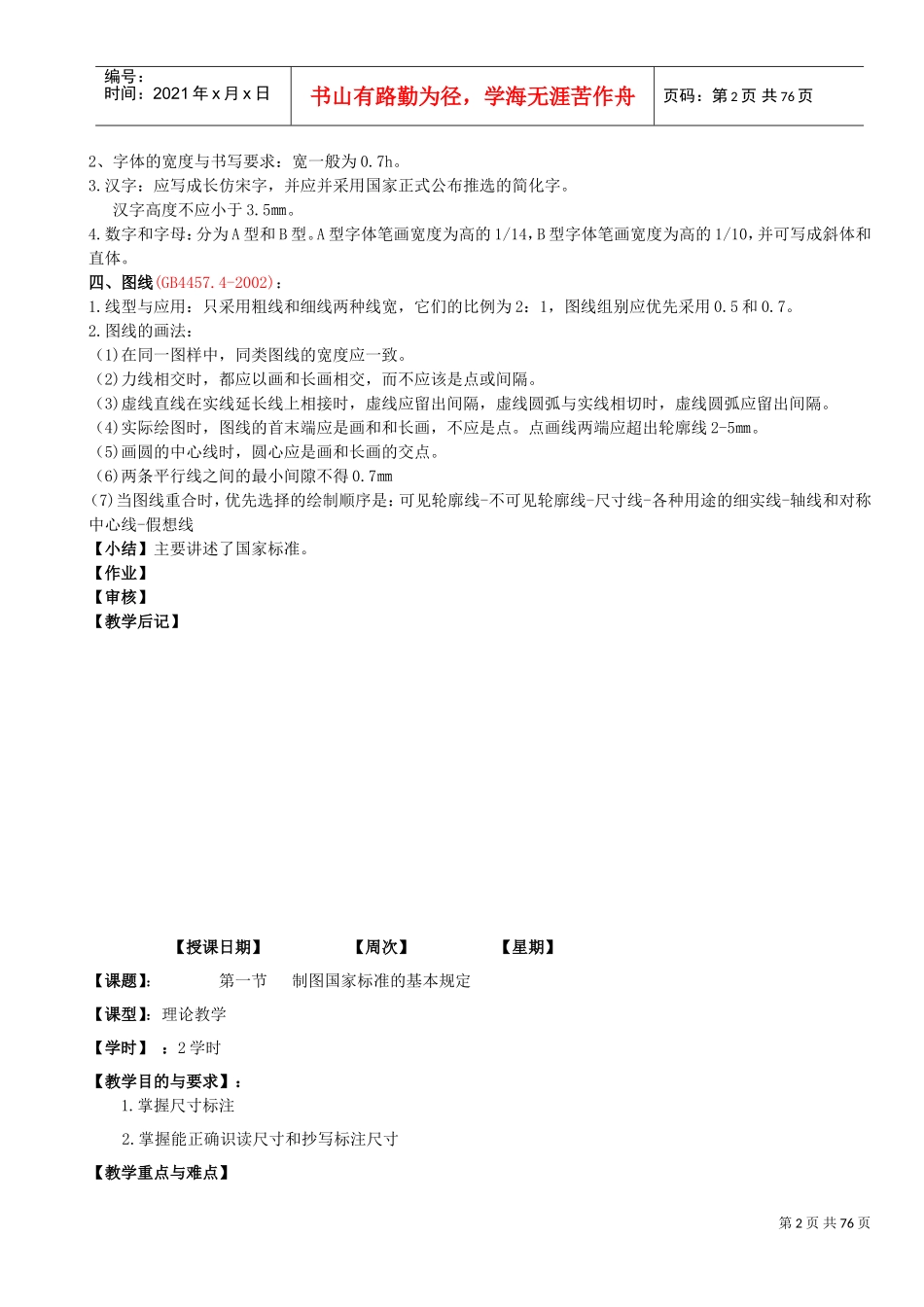

第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页【授课日期】【周次】【星期】【课题】：第一节制图国家标准的基本规定【课型】：理论教学【学时】：2学时【教学目的与要求】：1.掌握图幅、比例、图线、字体的有关规定【教学重点与难点】1.图线的正确绘制；2.学会绘图方法和步骤。【教学手段、方法及教具】：教学相关资料、挂图、模型【教学内容】第一节制图国家标准的基本规定（引入新课）一.图纸幅面和格式（GB/T14689-1993）1.图纸幅面尺寸：有5种图幅尺寸，见下表。有时可加长幅面，由基本幅面的短边成整数倍增加后得出。幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297ａ25ｃ105ｅ20102.图框格式：图纸上必须用粗实线画出，并要在图纸各边的中点处画出对中符号，对中符号用粗实线绘制，线宽不小于0.5㎜，长度是从纸边开始至伸入图框内约5㎜。3.标题栏的方位：图纸的右下角。二.比例：1、比例的定义：图中线性尺寸与实际相应要素的线性尺寸之比2、比例的种类：种类比例第一系列第二系列原值比例1:1缩小比例1:21:51:101:10n1:2×10n1:5×10n1:1.51:2.51:31:41:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n放大比例2:15:110n:12×10n:15×10n:12.5:14:12.5×10n:14×10n:1三.字体1、字体的大小：用号数表达：有20、14、10、7、5、3.5、2.5、1.8八种，字高按2的平方根的比率递增，汉字不能小于3.5㎜。第2页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页2、字体的宽度与书写要求：宽一般为0.7h。3.汉字：应写成长仿宋字，并应并采用国家正式公布推选的简化字。汉字高度不应小于3.5㎜。4.数字和字母：分为A型和B型。A型字体笔画宽度为高的1/14，B型字体笔画宽度为高的1/10，并可写成斜体和直体。四、图线(GB4457.4-2002)：1.线型与应用：只采用粗线和细线两种线宽，它们的比例为2：1，图线组别应优先采用0.5和0.7。2.图线的画法：（1)在同一图样中，同类图线的宽度应一致。（2)力线相交时，都应以画和长画相交，而不应该是点或间隔。（3)虚线直线在实线延长线上相接时，虚线应留出间隔，虚线圆弧与实线相切时，虚线圆弧应留出间隔。（4)实际绘图时，图线的首末端应是画和和长画，不应是点。点画线两端应超出轮廓线2-5㎜。（5)画圆的中心线时，圆心应是画和长画的交点。（6)两条平行线之间的最小间隙不得0.7㎜（7)当图线重合时，优先选择的绘制顺序是：可见轮廓线-不可见轮廓线-尺寸线-各种用途的细实线-轴线和对称中心线-假想线【小结】主要讲述了国家标准。【作业】【审核】【教学后记】【授课日期】【周次】【星期】【课题】：第一节制图国家标准的基本规定【课型】：理论教学【学时】：2学时【教学目的与要求】：1.掌握尺寸标注2.掌握能正确识读尺寸和抄写标注尺寸【教学重点与难点】第3页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共76页1.尺寸标注的有关规定及常用尺寸标注法；3.学会绘图方法和步骤。【教学手段、方法及教具】：教学相关资料、挂图、模型【教学内容】一、尺寸标注1.基本规则：（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。（2）图样中的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，若采用其它单位，则必须注明相应的计量单位的代号或名称（3）图样中所标尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明（4）机件的每一尺寸，一般只标一次，并应标注在反映该结构最清晰的图形上。2.标注尺寸的组成（1）尺寸界线表示所注尺寸的起始和终止位置，用细实线绘制。它由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线本身作尺寸界线。尺寸界线一般应与尺寸线垂直;尺寸界线超出尺寸线2mm左右。（2）尺寸线表示所注尺寸的范围，用细实线绘制。尺寸线不能用其它图线代替，不得与其它图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与尺寸界线相交。标注线性尺寸时，尺寸线必须与所标注的线段平行，相互平行的尺寸线小尺寸在内，大尺寸...
