模具开发作业程序VIP免费

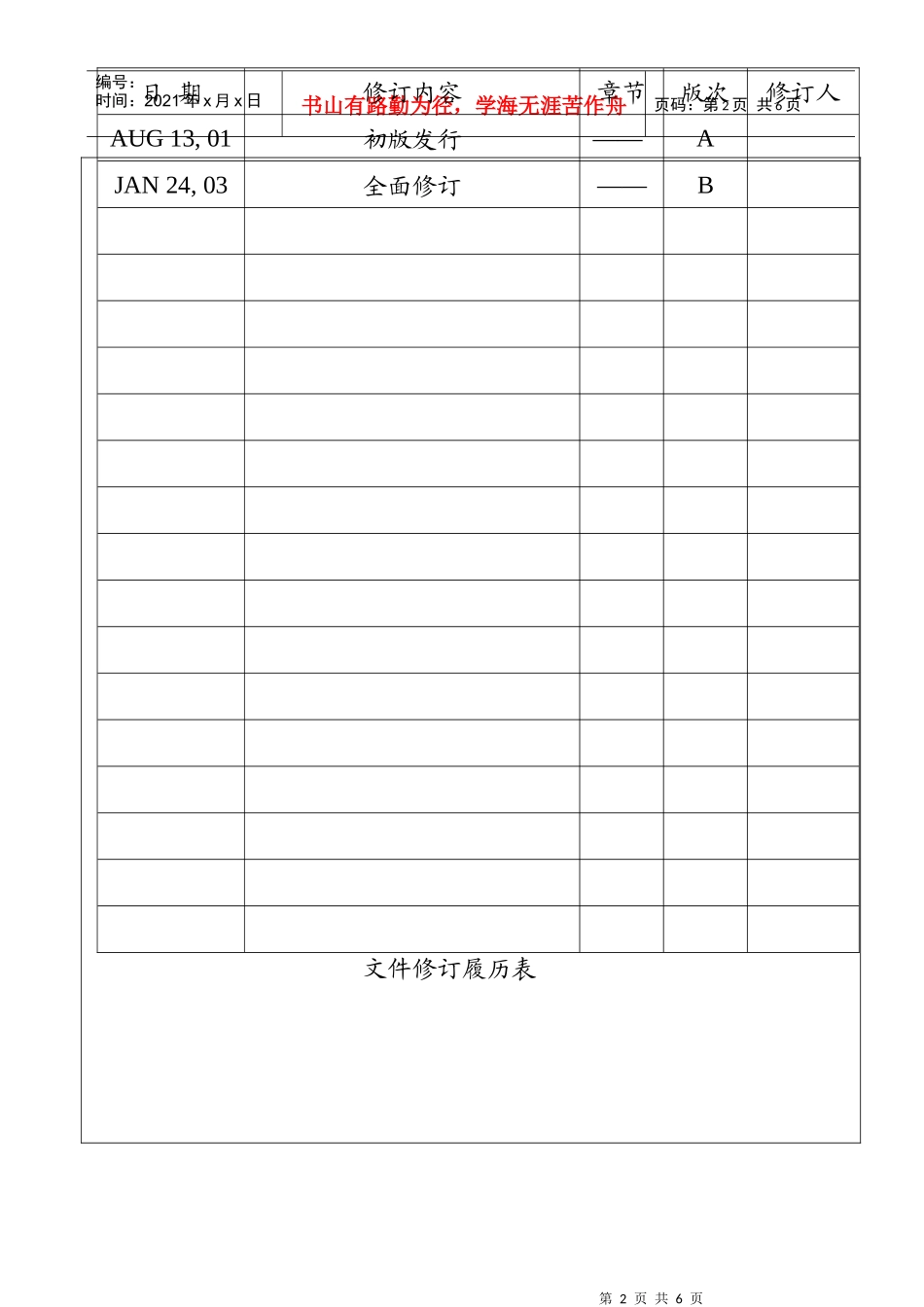

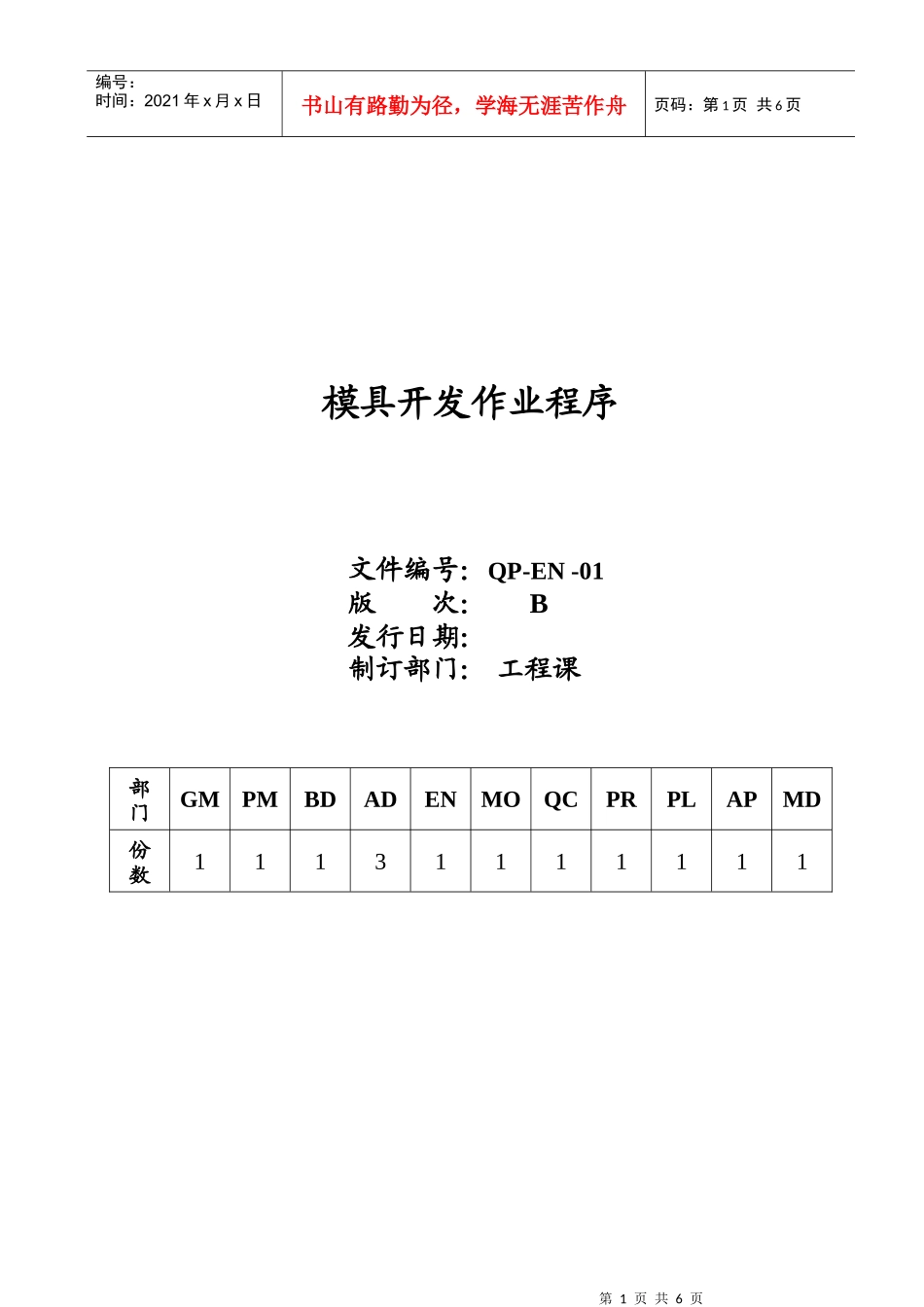

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页模具开发作业程序文件编号：QP-EN-01版次：B发行日期：制订部门：工程课部门GMPMBDADENMOQCPRPLAPMD份数11131111111第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页文件修订履历表日期修订内容章节版次修订人AUG13,01初版发行——AJAN24,03全面修订——B第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1.目的：为确保本公司模具开发作业能够达成客户的质量及进度要求，特制订本开发作业程序。2.范围：本程序适用于冲模和塑模的开发,也适用复杂的治具及自制设备的开发。3.权责：3.1业务课：开发业务订单、报价，确认及其他的联络，公司内下达模具开发任务书；3.2企划（生管）：根据业务的模具开发任务书和公司的新产品开发计划制定模具的开发计划(包括公司内自用模具的模具开发任务书的编制)，下达有关部门,并负责进度管制和协调等；3.3工程课：根据企划的设计通知单的要求，设计模具，在制造及试模过程中进行技术指导,对试模样品进行评估；3.4模具课：负责按照模具图进行制造、检验、试模及模具移交入库等；3.5冲压课及塑胶课：协助试模；3.6品管课：模具试模后产品品质检测；3.7采购：负责模具材料的采购，试模材料的采购。4.定义：4.1模具包括冲模和塑胶模具；4.2自制设备指较复杂的用于制造或装配的仪器或设备。5.作业内容：5.1业务订单：5.1.1业务课接受客户订单及图面(样品)，必要时，经主管核准，提交工程课进行可行性评估，并根据评估报告进行处理；5.1.2业务课下达《模具开发任务书》给企划，内容必须包括产品名称、预计产量、进度要求、并附产品图面或样品。5.2模具开发计划：5.2.1企划接到模具开发任务书后，根据要求进行整体计划设计；5.2.2企划根据公司新品开发计划中模具开发的需要,编制《模具开发任务书》，并进行计划设计；5.2.3下达《设计通知单》给工程课，内容必须包括产品名称、料号、模具名称、料号和进度要求，并附产品图面(样品)及《模具开发任务书》。5.3预研：5.3.1方案确定：工程课接到模具设计任务后，根据产品图面(样品)、预计产量、材质及公司已有模具和材料规格，进行模具设第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页计方案论证，确定模具结构方案，报主管核准；如有不妥处,反馈给业务课.；5.3.2模具设计方案论证：为保证低成本且能满足客户要求，必要时须根据产品、材质、产量进行方案论证,确定最佳方案;5.3.3图面确认：工程课应对客户图面进行研究消化，绘制正式图面，交业务反馈给客户确认。经确认的图面应交文管中心保管;5.3.4图面发行：根据确认的图面绘制正式图面,并按规定发行。5.4模具设计：5.4.1根据核准的模具设计方案及经确认的产品图面，进行模具设计；5.4.2模具设计图面须经审核、批准后方能生效；5.4.3经批准后的模具图交由文管中心管理，由文管中心按《工程文件夹管理程序》的规定发放到有关单位，并实施跟踪管理；5.4.4试模材料：工程课根据模具设计，确定试模材料的规格后通知企划，由企划向采购下达采购计划（包括进度、数量）。5.5模具制造：5.5.1模具材料的提出：模具课接到模具图面和模具制造单后，提出各类模具材料计划，填写采购申请单,经主管核准后交采购执行；5.5.2模具零件的制造：模具课按照模具设计图组织制造，确保零件符合图面要求，需外发加工的，由模具课提出，生管组织实施；5.5.3模具零件的检测：模具零件制造完成后，必须经过质检，包括尺寸、表面粗糙度、硬度等；不符合图纸要求的，须经设计人员签字同意后方能使用，必要时修改图面,以保持图面与实物的一致性；5.5.4模具组立：按照模具设计方案进行模具组立,组立前要严格检查零件质量，组立时严格执行操作规范，防止错装、反装、不到位的发生。5.6试模：5.6.1试模计划：模具课在模具组立完成后，开《试模通知单>》交生管,生管安排试模计划，并通知模具课、冲压课(或塑胶课)及品管课；5.6.2试模：按《冲模<塑模>试模作业程序...
