河道闸坝工程施工组织设计(新)(DOC61页)VIP免费

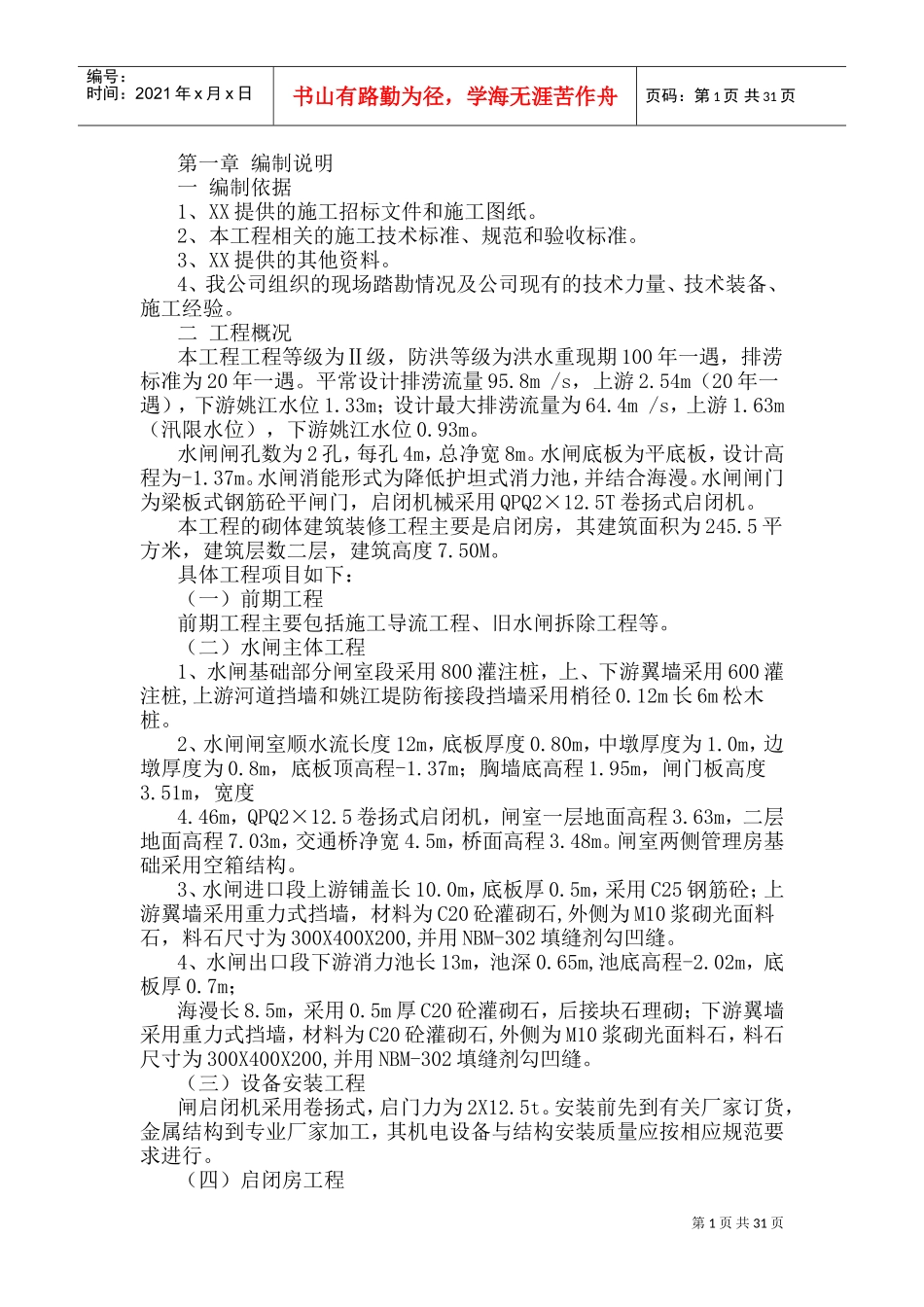

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章编制说明一编制依据1、XX提供的施工招标文件和施工图纸。2、本工程相关的施工技术标准、规范和验收标准。3、XX提供的其他资料。4、我公司组织的现场踏勘情况及公司现有的技术力量、技术装备、施工经验。二工程概况本工程工程等级为Ⅱ级，防洪等级为洪水重现期100年一遇，排涝标准为20年一遇。平常设计排涝流量95.8m/s，上游2.54m（20年一遇），下游姚江水位1.33m；设计最大排涝流量为64.4m/s，上游1.63m（汛限水位），下游姚江水位0.93m。水闸闸孔数为2孔，每孔4m，总净宽8m。水闸底板为平底板，设计高程为-1.37m。水闸消能形式为降低护坦式消力池，并结合海漫。水闸闸门为梁板式钢筋砼平闸门，启闭机械采用QPQ2×12.5T卷扬式启闭机。本工程的砌体建筑装修工程主要是启闭房，其建筑面积为245.5平方米，建筑层数二层，建筑高度7.50M。具体工程项目如下：（一）前期工程前期工程主要包括施工导流工程、旧水闸拆除工程等。（二）水闸主体工程1、水闸基础部分闸室段采用800灌注桩，上、下游翼墙采用600灌注桩,上游河道挡墙和姚江堤防衔接段挡墙采用梢径0.12m长6m松木桩。2、水闸闸室顺水流长度12m，底板厚度0.80m，中墩厚度为1.0m，边墩厚度为0.8m，底板顶高程-1.37m；胸墙底高程1.95m，闸门板高度3.51m，宽度4.46m，QPQ2×12.5卷扬式启闭机，闸室一层地面高程3.63m，二层地面高程7.03m，交通桥净宽4.5m，桥面高程3.48m。闸室两侧管理房基础采用空箱结构。3、水闸进口段上游铺盖长10.0m，底板厚0.5m，采用C25钢筋砼；上游翼墙采用重力式挡墙，材料为C20砼灌砌石,外侧为M10浆砌光面料石，料石尺寸为300X400X200,并用NBM-302填缝剂勾凹缝。4、水闸出口段下游消力池长13m，池深0.65m,池底高程-2.02m，底板厚0.7m；海漫长8.5m，采用0.5m厚C20砼灌砌石，后接块石理砌；下游翼墙采用重力式挡墙，材料为C20砼灌砌石,外侧为M10浆砌光面料石，料石尺寸为300X400X200,并用NBM-302填缝剂勾凹缝。（三）设备安装工程闸启闭机采用卷扬式，启门力为2X12.5t。安装前先到有关厂家订货，金属结构到专业厂家加工，其机电设备与结构安装质量应按相应规范要求进行。（四）启闭房工程第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页本工程上部结构采用框架体系。结构安全等级为二级，抗震设防烈度为6度，抗震等级为四级。场地类别三类，地面粗糙度为B类。本工程环境类别为上部结构为一类。三工程施工条件（一）水文地质条件青林闸姚江水位P=1%时设计洪水位2.64m，正常水位1.33m，枯水位0.93m，P=5%时设计洪水位2.54m，正常水位1.33m,枯水位0.93m。水闸所在19-19剖面在勘察深度内，场地地基土自上而下分为4个工程地质层组，细分为8个工程地质层，分别为：①-2层粘土，②-1层淤泥质粘土，②-2层淤泥质粉质粘土，②-3层淤泥质粘土，④-1层粉质粘土，④-2层粉质粘土，⑥-1层粉质粘土夹粉土，⑥-2层粉质粘土。（二）现场施工条件1、施工现场交通条件本工程交通很方便，工地与江北大道、丽江西路等公路连接，水闸出水口即姚江水道，工程建设主要材料运输极为方便快捷。场内主要交通依靠利用原有某围堤西干堤堤顶公路作临时施工道路解决。工程所需的机械设备、材料及人员皆由陆路解决。2、施工用电据招标条件说明，现场施工用电由业主提供，我公司安排相应的自备发电机组作备用。3、施工用水项目部生产和生活由DN500管接到固定位置，施工用水通过分点送到相应施工面。4、施工项目部设置规划范围约500平方米，场内实行地面硬化处理，采用砖砌明渠排水沟收集生活用水进行沉淀净化处理后外排。四施工主要材料1、钢筋一律选用Ⅰ级(φ)圆钢(HPB235)，Ⅱ级(φ)螺纹钢或月牙纹钢(HRB335)。工程钢材采用“江苏沙钢、宝刚、马钢、江苏永刚”等大钢厂的合格品牌。2、型钢及钢板采用Q235A钢，焊条E43型（图中已注明者除外）。3、水泥采用普通硅酸盐水泥，水采用淡水，砂料必须用河砂，粗骨料采用两级配骨料。4、混凝土：闸门板及二期砼为C30;其余未特别注明者均为C25。抗冻等级F50。混凝土采用...
