某住宅小区工程挡土墙施工方案VIP免费

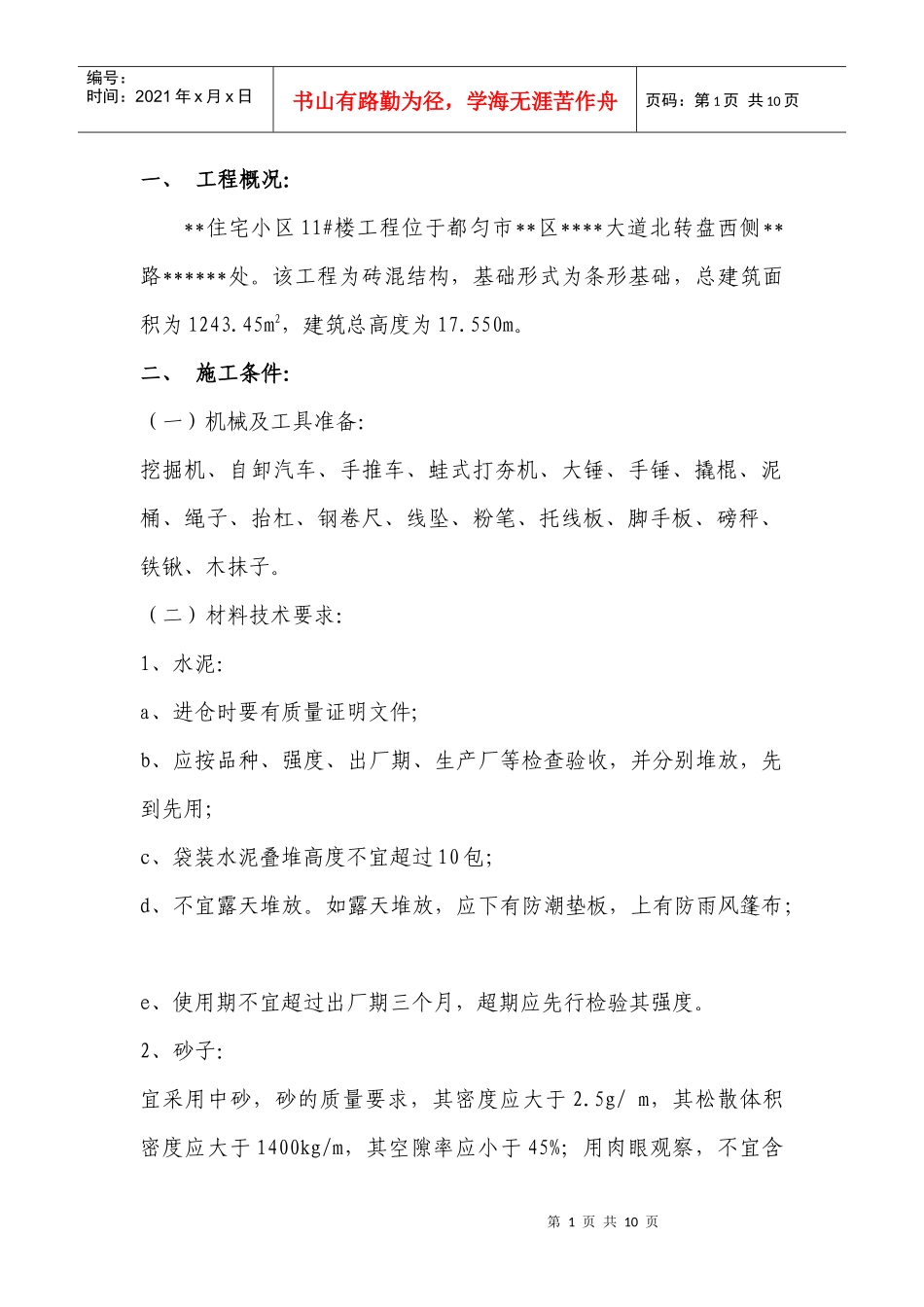

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、工程概况：**住宅小区11#楼工程位于都匀市**区****大道北转盘西侧**路******处。该工程为砖混结构，基础形式为条形基础，总建筑面积为1243.45m2，建筑总高度为17.550m。二、施工条件：（一）机械及工具准备：挖掘机、自卸汽车、手推车、蛙式打夯机、大锤、手锤、撬棍、泥桶、绳子、抬杠、钢卷尺、线坠、粉笔、托线板、脚手板、磅秤、铁锹、木抹子。（二）材料技术要求：1、水泥：a、进仓时要有质量证明文件;b、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用；c、袋装水泥叠堆高度不宜超过10包；d、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨风篷布；e、使用期不宜超过出厂期三个月，超期应先行检验其强度。2、砂子：宜采用中砂，砂的质量要求，其密度应大于2.5g/m，其松散体积密度应大于1400kg/m，其空隙率应小于45%；用肉眼观察，不宜含第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5％。3、毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面的泥垢、水锈等杂质，砌筑前应清除干净。毛石应成块状，中部厚度不宜小于200mm。4、PVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。5、砂浆：砂浆进场前需作检测试验，保证砂浆等级和强度必须符合设计要求的强度（M7.5水泥砂浆）。拌制砂浆用水泥、砂应符合上述技术要求，用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制。三、施工步骤、方法：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（一）工艺流程：测量放线--土方开挖--挡土墙砌筑--土方回填--台阶、排水沟--挡土墙勾缝（二）操作工艺：1、定位放线：基坑开挖前，用石灰粉撒出基坑的开挖边线，并在临近位置打入水平桩，在水平桩上标记出开挖深度。开挖时根据基槽地下水位情况处理基槽，如无明显出现地下水，将基槽按设计要求尺寸平整夯实即可；如预见地下水较高将涌入基槽，可沿基坑两边分别加宽开挖300mm，作为预留施工工作面和集水井排水明沟布设位置。2、分段分层开挖基坑：挡土墙基坑开挖采用挖掘机开挖，采取沿等高线自上而下、分层、分段、依次进行。每段基坑开挖采取沿等高线自上而下分层开挖，每层挖深约1m，分层开挖至要求深度。机械开挖至设计基底标高以上预留200mm，再由人工根据预留高差进行加深和平整达到设计基底深度，以防止基底土层受扰动。3、挡土墙砌筑:a、挡土墙基础及墙身采用MU30毛石、M7.5水泥砂浆砌筑。b、基础砌筑前，应先检查基坑的尺寸和标高，清除杂物，确保槽底无较大的突起。c、接着进行基础放线，拉上准线放出基础轴线及边线，立好基第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页础皮数杆，皮数杆上标明退台及分层砌石高度，分层砌筑高度为50～60cm。皮数杆之间要拉上准线。d、砌第一层石块时，基底先要坐浆，使石块底面与地基接触均匀。石料应选用较大的平毛石，石块大面向下。选择比较方正的石块，砌在各转角上，作为角石，角石两边应与准线相合，四角的角石选用大致相等的规格砌筑。e、角石砌好后，再砌里外的石块，作为面石，最后砌填中间部分的填腹石。砌填腹石时，应根据石块自然形状交错放置，尽量使石块间隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石子放入，用小锤轻击，使石块全部挤入缝隙中。f、接砌第二层以上石块时，每砌一块石块，应先铺...
