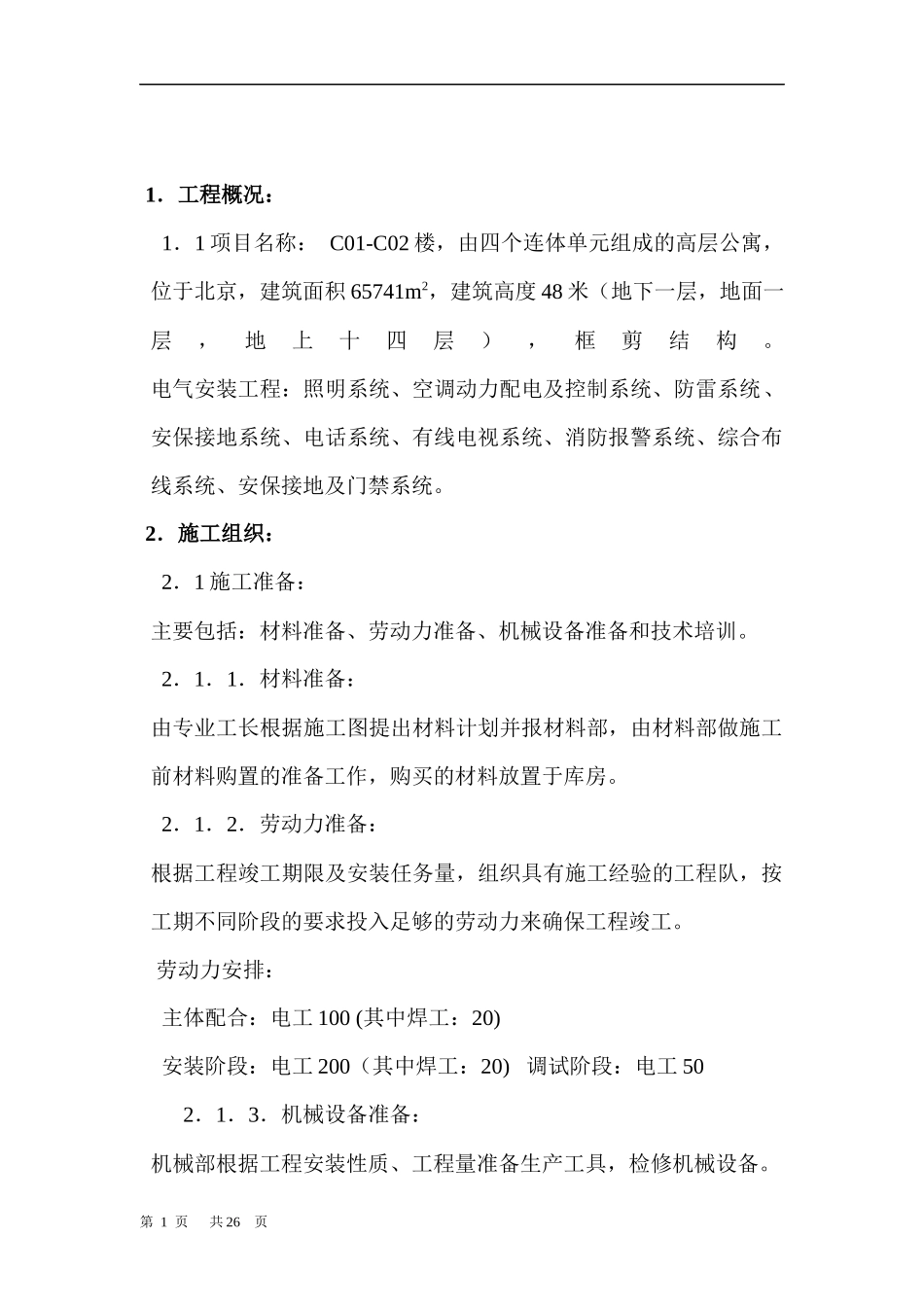

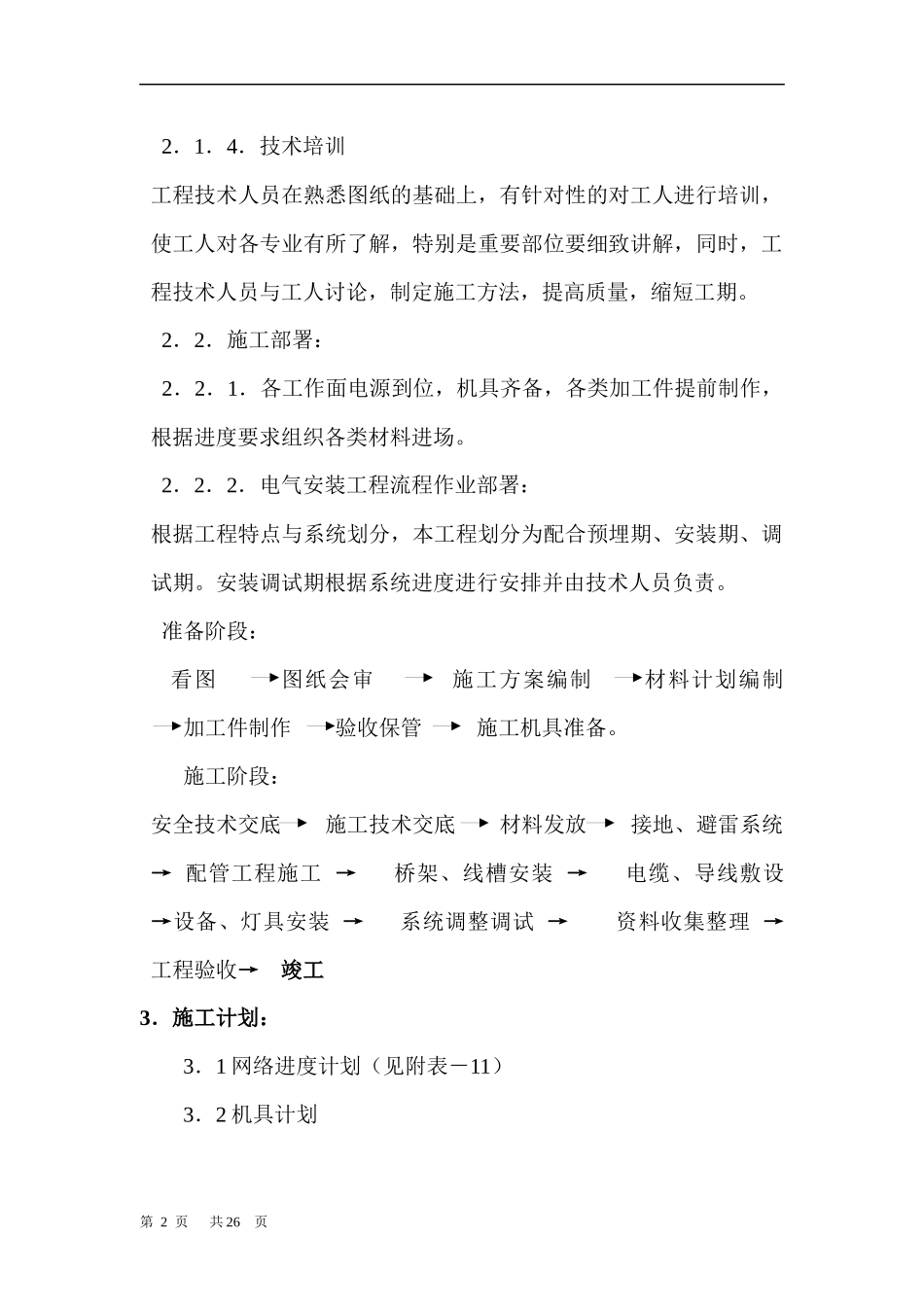

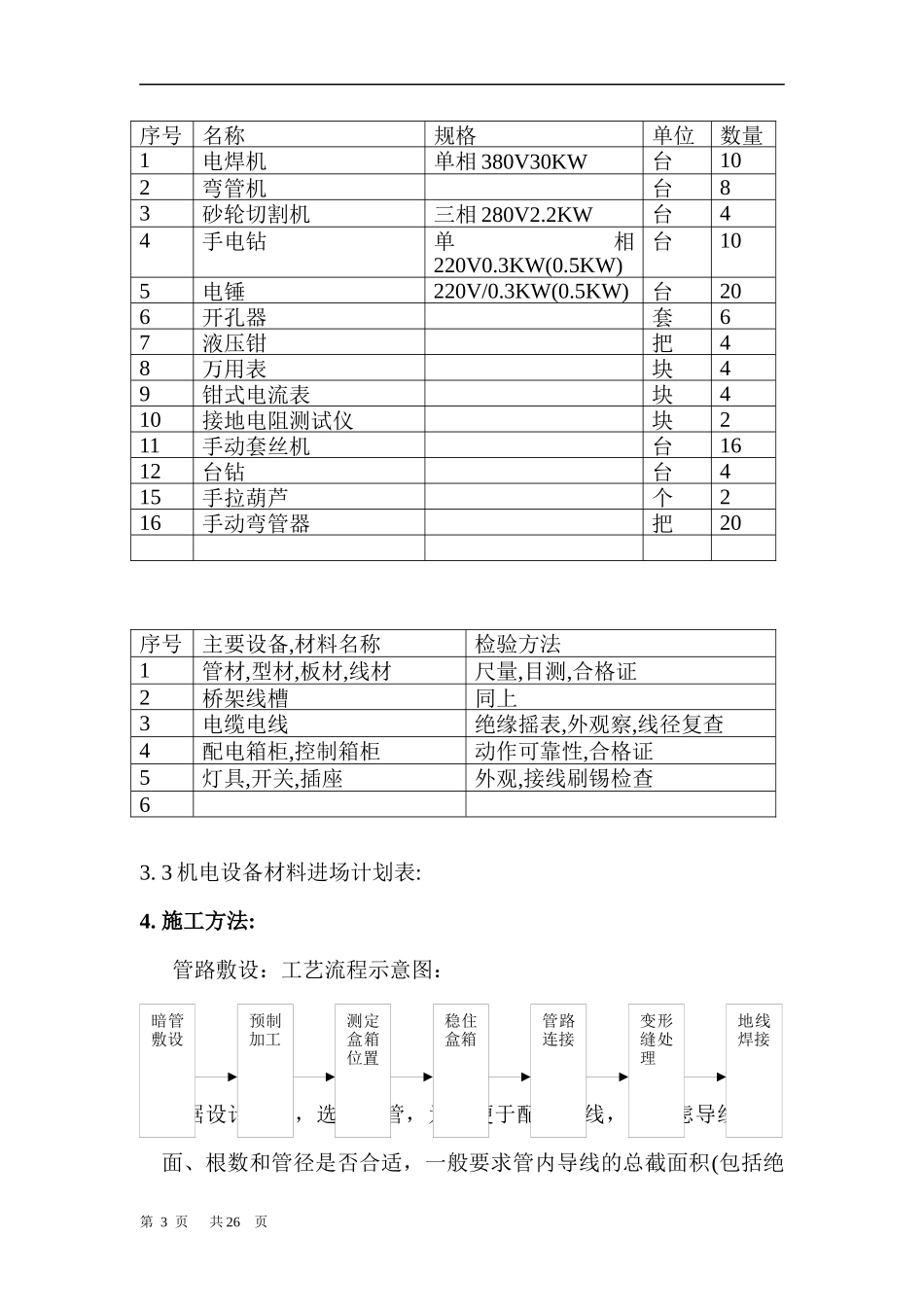

1．工程概况：1．1项目名称：C01-C02楼，由四个连体单元组成的高层公寓，位于北京，建筑面积65741m2，建筑高度48米（地下一层，地面一层，地上十四层），框剪结构。电气安装工程：照明系统、空调动力配电及控制系统、防雷系统、安保接地系统、电话系统、有线电视系统、消防报警系统、综合布线系统、安保接地及门禁系统。2．施工组织：2．1施工准备：主要包括：材料准备、劳动力准备、机械设备准备和技术培训。2．1．1．材料准备：由专业工长根据施工图提出材料计划并报材料部，由材料部做施工前材料购置的准备工作，购买的材料放置于库房。2．1．2．劳动力准备：根据工程竣工期限及安装任务量，组织具有施工经验的工程队，按工期不同阶段的要求投入足够的劳动力来确保工程竣工。劳动力安排：主体配合：电工100(其中焊工：20)安装阶段：电工200（其中焊工：20)调试阶段：电工502．1．3．机械设备准备：机械部根据工程安装性质、工程量准备生产工具，检修机械设备。第1页共26页2．1．4．技术培训工程技术人员在熟悉图纸的基础上，有针对性的对工人进行培训，使工人对各专业有所了解，特别是重要部位要细致讲解，同时，工程技术人员与工人讨论，制定施工方法，提高质量，缩短工期。2．2．施工部署：2．2．1．各工作面电源到位，机具齐备，各类加工件提前制作，根据进度要求组织各类材料进场。2．2．2．电气安装工程流程作业部署：根据工程特点与系统划分，本工程划分为配合预埋期、安装期、调试期。安装调试期根据系统进度进行安排并由技术人员负责。准备阶段：看图图纸会审施工方案编制材料计划编制加工件制作验收保管施工机具准备。施工阶段：安全技术交底施工技术交底材料发放接地、避雷系统→配管工程施工→桥架、线槽安装→电缆、导线敷设→设备、灯具安装→系统调整调试→资料收集整理→工程验收→竣工3．施工计划：3．1网络进度计划（见附表－11）3．2机具计划第2页共26页3.3机电设备材料进场计划表:4.施工方法:管路敷设：工艺流程示意图：A根据设计要求，选择线管，为了便于配管穿线，应考虑导线的截面、根数和管径是否合适，一般要求管内导线的总截面积(包括绝第3页共26页暗管敷设预制加工测定盒箱位置稳住盒箱管路连接变形缝处理地线焊接序号名称规格单位数量1电焊机单相380V30KW台102弯管机台83砂轮切割机三相280V2.2KW台44手电钻单相220V0.3KW(0.5KW)台105电锤220V/0.3KW(0.5KW)台206开孔器套67液压钳把48万用表块49钳式电流表块410接地电阻测试仪块211手动套丝机台1612台钻台415手拉葫芦个216手动弯管器把20序号主要设备,材料名称检验方法1管材,型材,板材,线材尺量,目测,合格证2桥架线槽同上3电缆电线绝缘摇表,外观察,线径复查4配电箱柜,控制箱柜动作可靠性,合格证5灯具,开关,插座外观,接线刷锡检查6缘层)不应超过管内径截面积的40％。钢管的敷设是由由配电箱(柜)处到终端或由终端到配电箱(柜)处。焊接套管连接处可不做跨接地线，丝扣连接处，及管盒连接处需用圆钢做跨接地线双面焊接，焊缝均匀。B．在下列情况下，设接线盒或选用大一级直径的线管。a．无弯头时，管子全长在30m。b．用一个弯头时，管子全长在20m。c．用两个弯头时，管子全长在12m。d．用三处弯头时，管子全长在8m。C．钢管除锈和防腐1．管子除锈：管内壁除锈可用圆形钢丝刷，两头各绑一根钢丝，来回拉动钢丝刷，把管内铁锈清除干净；管子外壁可用钢丝刷或电动除锈机除锈。管子防腐黑铁管内壁均应涂防锈漆，除了埋入混凝土内的黑管外壁不用防腐处理外，其他场所内敷设的黑管外壁均需按下列方法进行处理：埋入砖墙内的铁管刷防锈漆一道；埋入焦渣层内的铁管需用水泥沙浆全面保护，厚度不应小于50mm；埋入土层内的铁管刷两道沥青油。2．钢管内刷防锈漆防腐时，可用圆钢焊接成能放置数根钢管的刷漆的操作架。把钢管在操作架上交错放置，用透明塑料软管将管子串接一体，在最上一层管口处灌入防锈漆，由最下一层管口处自然排出后,管内壁即可涂好漆。见下图：第4页共26页D．为便于穿线，明配时管子的弯曲半径不小于管子直径的6倍。管子的弯曲部位不得有皱扁和裂缝现象，扁曲程度不得大于管子外径的0．1倍。钢管...
