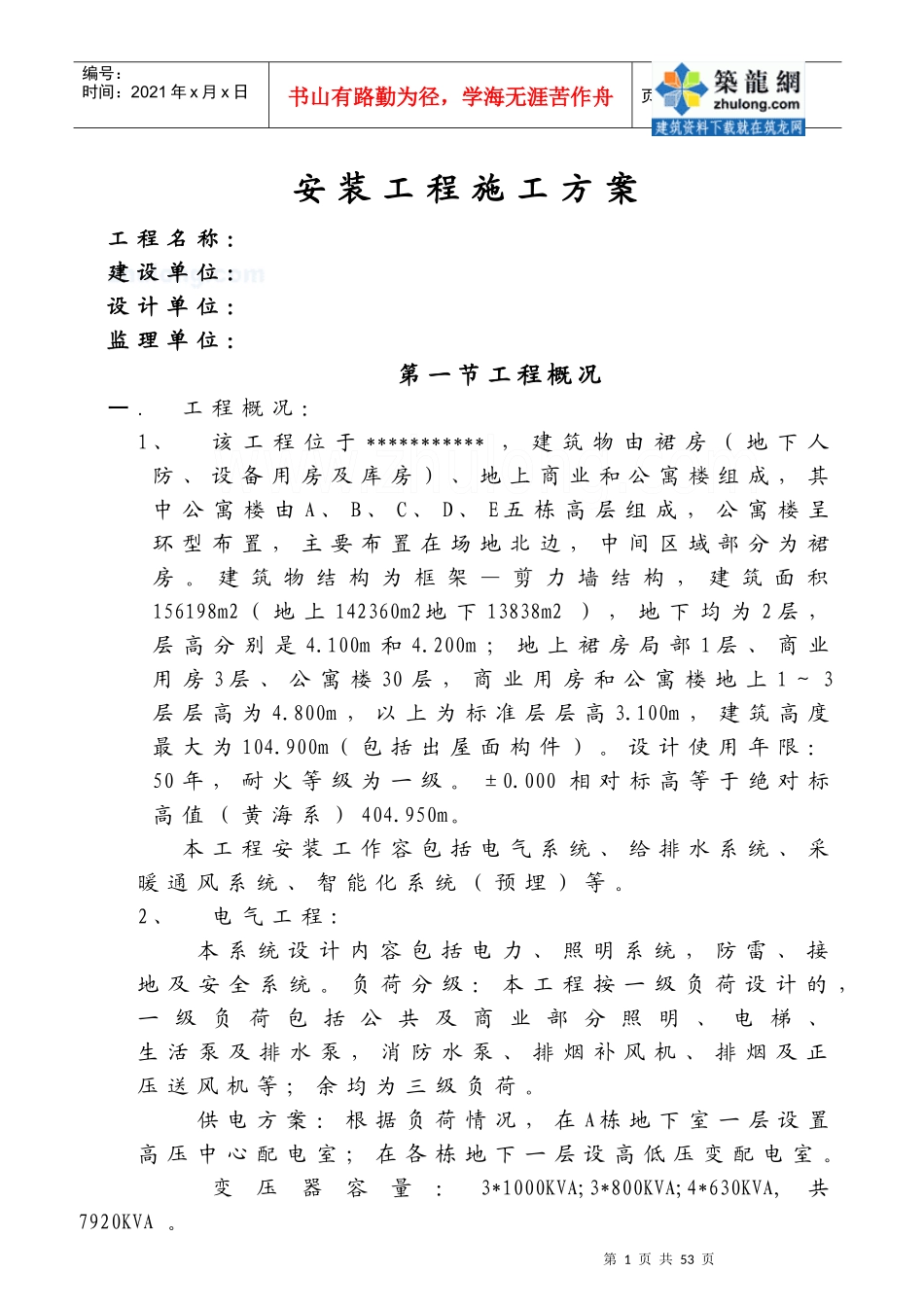

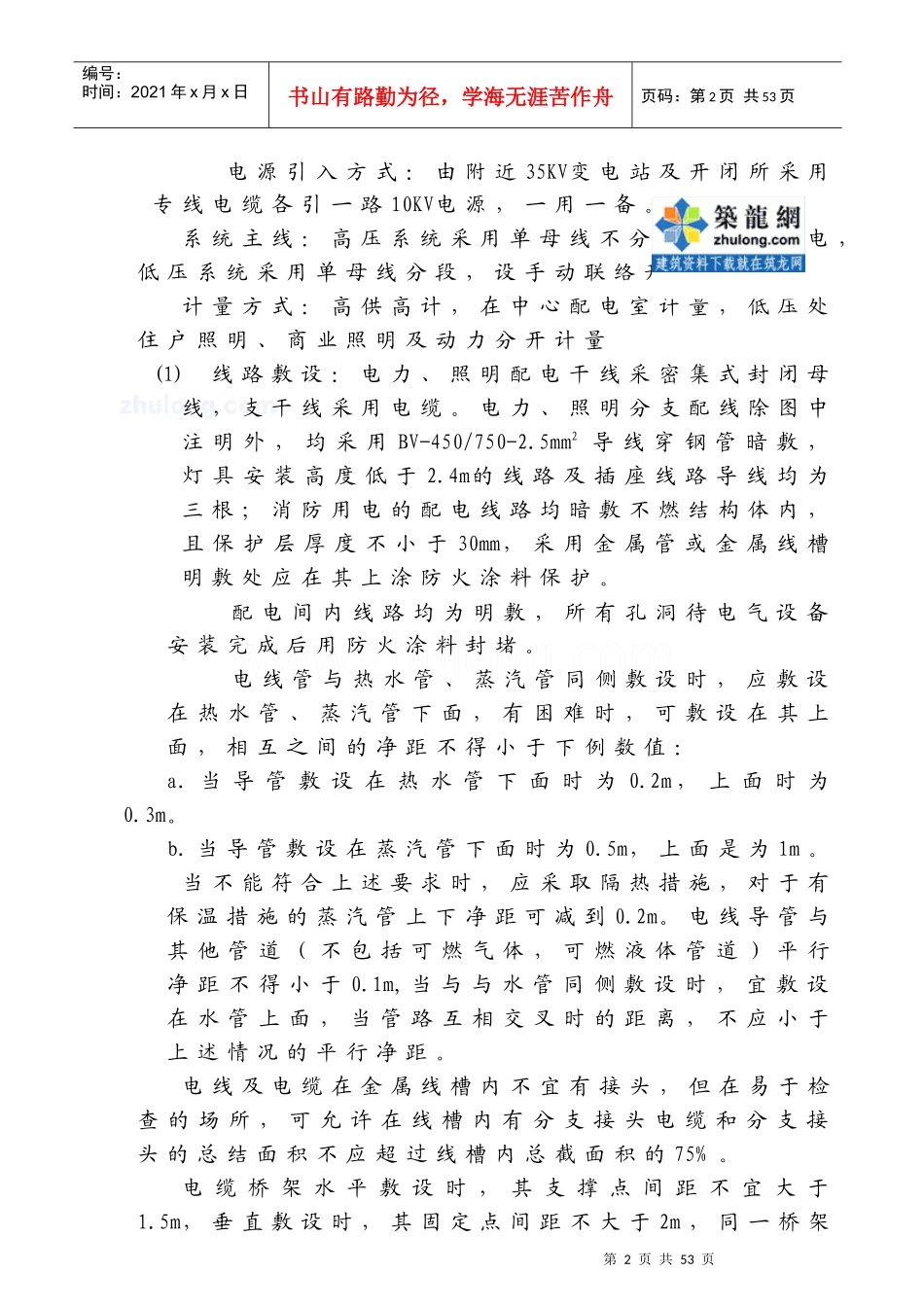

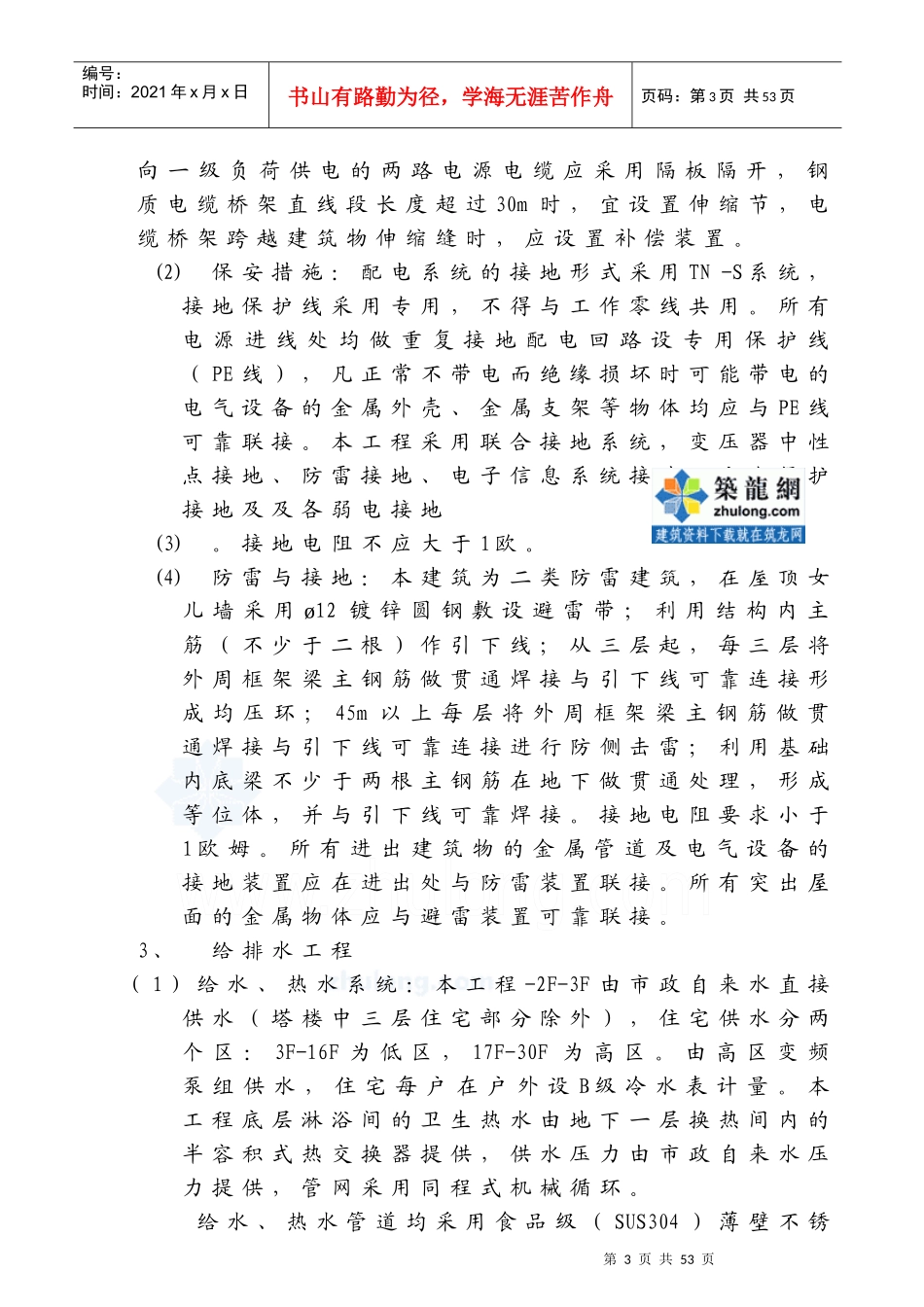

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页安装工程施工方案工程名称：建设单位：设计单位：监理单位：第一节工程概况一.工程概况：1、该工程位于***********，建筑物由裙房（地下人防、设备用房及库房）、地上商业和公寓楼组成，其中公寓楼由A、B、C、D、E五栋高层组成，公寓楼呈环型布置，主要布置在场地北边，中间区域部分为裙房。建筑物结构为框架—剪力墙结构，建筑面积156198m2（地上142360m2地下13838m2），地下均为2层，层高分别是4.100m和4.200m；地上裙房局部1层、商业用房3层、公寓楼30层，商业用房和公寓楼地上1～3层层高为4.800m，以上为标准层层高3.100m，建筑高度最大为104.900m（包括出屋面构件）。设计使用年限：50年，耐火等级为一级。±0.000相对标高等于绝对标高值（黄海系）404.950m。本工程安装工作容包括电气系统、给排水系统、采暖通风系统、智能化系统（预埋）等。2、电气工程:本系统设计内容包括电力、照明系统，防雷、接地及安全系统。负荷分级：本工程按一级负荷设计的，一级负荷包括公共及商业部分照明、电梯、生活泵及排水泵，消防水泵、排烟补风机、排烟及正压送风机等；余均为三级负荷。供电方案：根据负荷情况，在A栋地下室一层设置高压中心配电室；在各栋地下一层设高低压变配电室。变压器容量：3*1000KVA;3*800KVA;4*630KVA,共7920KVA。第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页电源引入方式：由附近35KV变电站及开闭所采用专线电缆各引一路10KV电源，一用一备。系统主线：高压系统采用单母线不分段放射式供电，低压系统采用单母线分段，设手动联络开关。计量方式：高供高计，在中心配电室计量，低压处住户照明、商业照明及动力分开计量(1)线路敷设：电力、照明配电干线采密集式封闭母线，支干线采用电缆。电力、照明分支配线除图中注明外，均采用BV-450/750-2.5mm2导线穿钢管暗敷，灯具安装高度低于2.4m的线路及插座线路导线均为三根；消防用电的配电线路均暗敷不燃结构体内，且保护层厚度不小于30mm，采用金属管或金属线槽明敷处应在其上涂防火涂料保护。配电间内线路均为明敷，所有孔洞待电气设备安装完成后用防火涂料封堵。电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管下面，有困难时，可敷设在其上面，相互之间的净距不得小于下例数值：a.当导管敷设在热水管下面时为0.2m，上面时为0.3m。b.当导管敷设在蒸汽管下面时为0.5m，上面是为1m。当不能符合上述要求时，应采取隔热措施，对于有保温措施的蒸汽管上下净距可减到0.2m。电线导管与其他管道（不包括可燃气体，可燃液体管道）平行净距不得小于0.1m,当与与水管同侧敷设时，宜敷设在水管上面，当管路互相交叉时的距离，不应小于上述情况的平行净距。电线及电缆在金属线槽内不宜有接头，但在易于检查的场所，可允许在线槽内有分支接头电缆和分支接头的总结面积不应超过线槽内总截面积的75%。电缆桥架水平敷设时，其支撑点间距不宜大于1.5m，垂直敷设时，其固定点间距不大于2m，同一桥架第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页向一级负荷供电的两路电源电缆应采用隔板隔开，钢质电缆桥架直线段长度超过30m时，宜设置伸缩节，电缆桥架跨越建筑物伸缩缝时，应设置补偿装置。(2)保安措施：配电系统的接地形式采用TN-S系统，接地保护线采用专用，不得与工作零线共用。所有电源进线处均做重复接地配电回路设专用保护线（PE线），凡正常不带电而绝缘损坏时可能带电的电气设备的金属外壳、金属支架等物体均应与PE线可靠联接。本工程采用联合接地系统，变压器中性点接地、防雷接地、电子信息系统接地、安全保护接地及及各弱电接地(3)。接地电阻不应大于1欧。(4)防雷与接地：本建筑为二类防雷建筑，在屋顶女儿墙采用ø12镀锌圆钢敷设避雷带；利用结构内主筋（不少于二根）作引下线；从三层起，每三层将外周框架梁主钢筋做贯通焊接与引下线可靠连接形成均压环；45m以上每层将外周框架梁主钢筋做贯通焊接与引下线可靠连接进...
