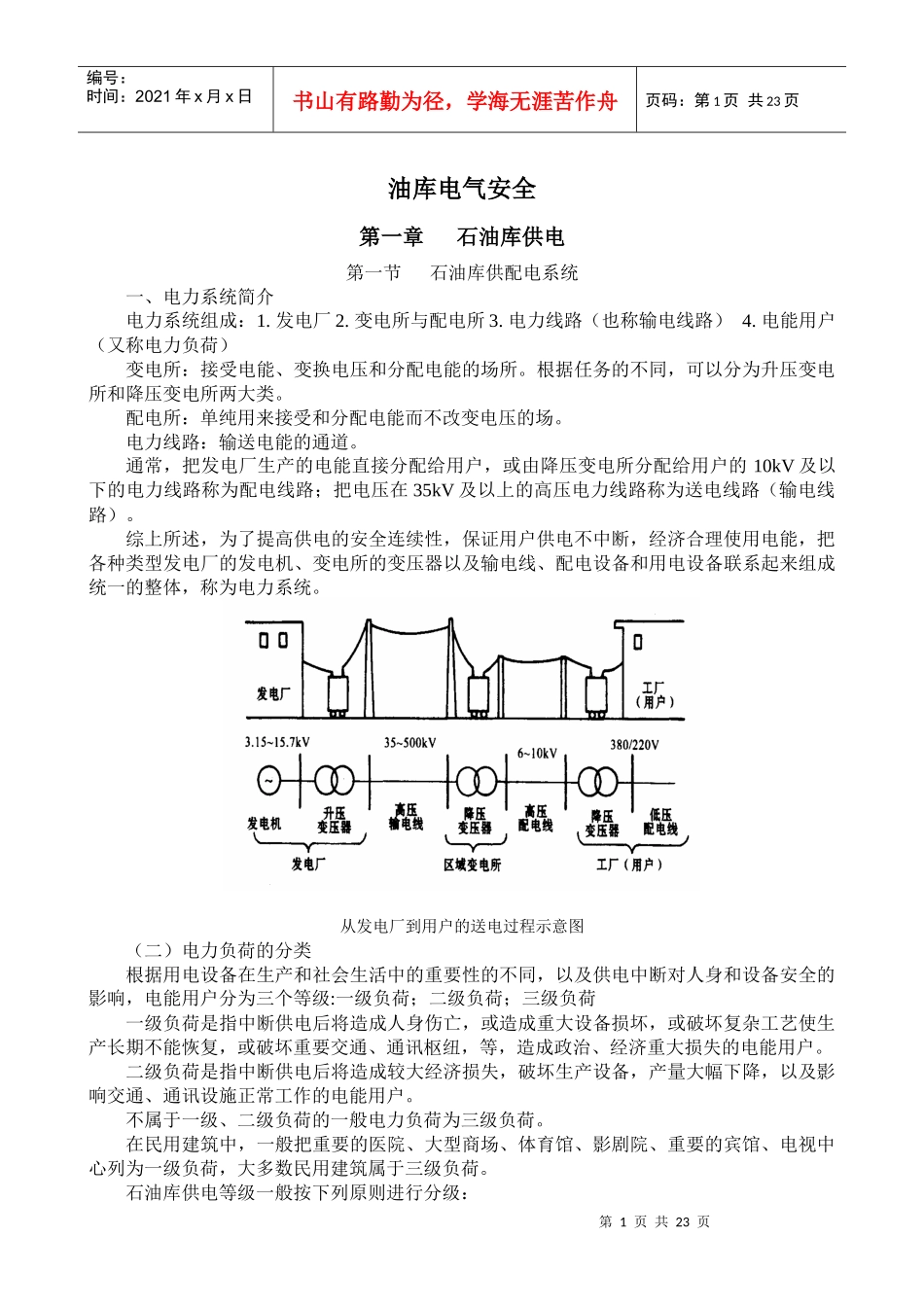

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页油库电气安全第一章石油库供电第一节石油库供配电系统一、电力系统简介电力系统组成：1.发电厂2.变电所与配电所3.电力线路（也称输电线路）4.电能用户（又称电力负荷）变电所：接受电能、变换电压和分配电能的场所。根据任务的不同，可以分为升压变电所和降压变电所两大类。配电所：单纯用来接受和分配电能而不改变电压的场。电力线路：输送电能的通道。通常，把发电厂生产的电能直接分配给用户，或由降压变电所分配给用户的10kV及以下的电力线路称为配电线路；把电压在35kV及以上的高压电力线路称为送电线路（输电线路）。综上所述，为了提高供电的安全连续性，保证用户供电不中断，经济合理使用电能，把各种类型发电厂的发电机、变电所的变压器以及输电线、配电设备和用电设备联系起来组成统一的整体，称为电力系统。从发电厂到用户的送电过程示意图（二）电力负荷的分类根据用电设备在生产和社会生活中的重要性的不同，以及供电中断对人身和设备安全的影响，电能用户分为三个等级:一级负荷；二级负荷；三级负荷一级负荷是指中断供电后将造成人身伤亡，或造成重大设备损坏，或破坏复杂工艺使生产长期不能恢复，或破坏重要交通、通讯枢纽，等，造成政治、经济重大损失的电能用户。二级负荷是指中断供电后将造成较大经济损失，破坏生产设备，产量大幅下降，以及影响交通、通讯设施正常工作的电能用户。不属于一级、二级负荷的一般电力负荷为三级负荷。在民用建筑中，一般把重要的医院、大型商场、体育馆、影剧院、重要的宾馆、电视中心列为一级负荷，大多数民用建筑属于三级负荷。石油库供电等级一般按下列原则进行分级：第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1）油库输油作业的供电负荷等级应为三级，不能中断输油作业的油库供电负荷等级应为二级。一、二、三级油库应设置供信息系统使用的应急电源。2）小型石油库的供电负荷等级应为三级。3）加油站的供电负荷等级应为三级。石油库的供电宜采用外接电源。当采用外接电源确有困难或不经济时，可采用自备电源。一、二、三级石油库的消防泵站应设置事故照明电源，事故照明电源可采用蓄电池，其连续供电时间不应少于20min。（三）中小型用户供电系统小型民用建筑设施的供电，一般只需设立一个降压变压器，将6~10kV变为低压380/220V。对于100kW以下的用电负荷，一般不必单独设变压器，通常采用380/220V低压供电即可，只需设立一个低压配电室。小型民用建筑设施供电系统中型民用建筑设施的供电，一般电源进线为6~10kV，经过高压配电所，再用几路高压配电线，将电能分别送到各建筑物变电所，降为380/220V低压，供给用电设备。有高压配电所的中型民用建筑设施配电系统（四）电力系统的额定电压和频率：我国规定：电力网的额定电压有220V、380V、3kV、6kV、10kV、35kV、110kV、220kV等。习惯上把1kV以上的电压称为高压电，1kV以下的电压称为低压电。但要注意，所谓低压是相对高压而言的，决不表明他对人身没有危险。我国电力系统中，220kV以上电压等级都用于大电力系统的主干线，输送距离在几百公里；110kV电压用于中、小型电力系统的主干线，输送距离在100km左右；35kV则用于电力系统的二次网络或大型工厂的内部供电，输送距离在30km左右；6~10kV电压用于送电距离为10km左右的城镇和工业与民用建筑施工供电；电动机等用电设备，一般采用三相电压第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页380V和单项电压220V供电。照明用电一般采用380/220V三相四线制供电。二、变、配电所：大、中型工业用电一般均设有35kV总降压变电所，向整个企业和周围其他用户供电；中、小型企业附近有6（10）kV电源时，一般可只设6（10）kV总配电所，然后再由总变（配）电所向企业各高压用电设备和各区域变电所供电。（一）变、配电所的分类：1.变电所的类型：(1)户外变电所；(2)附设变电所；(3)独立变电所；(4)变电台2.配电所的类型：(1)附设配电所；(2)独立...
