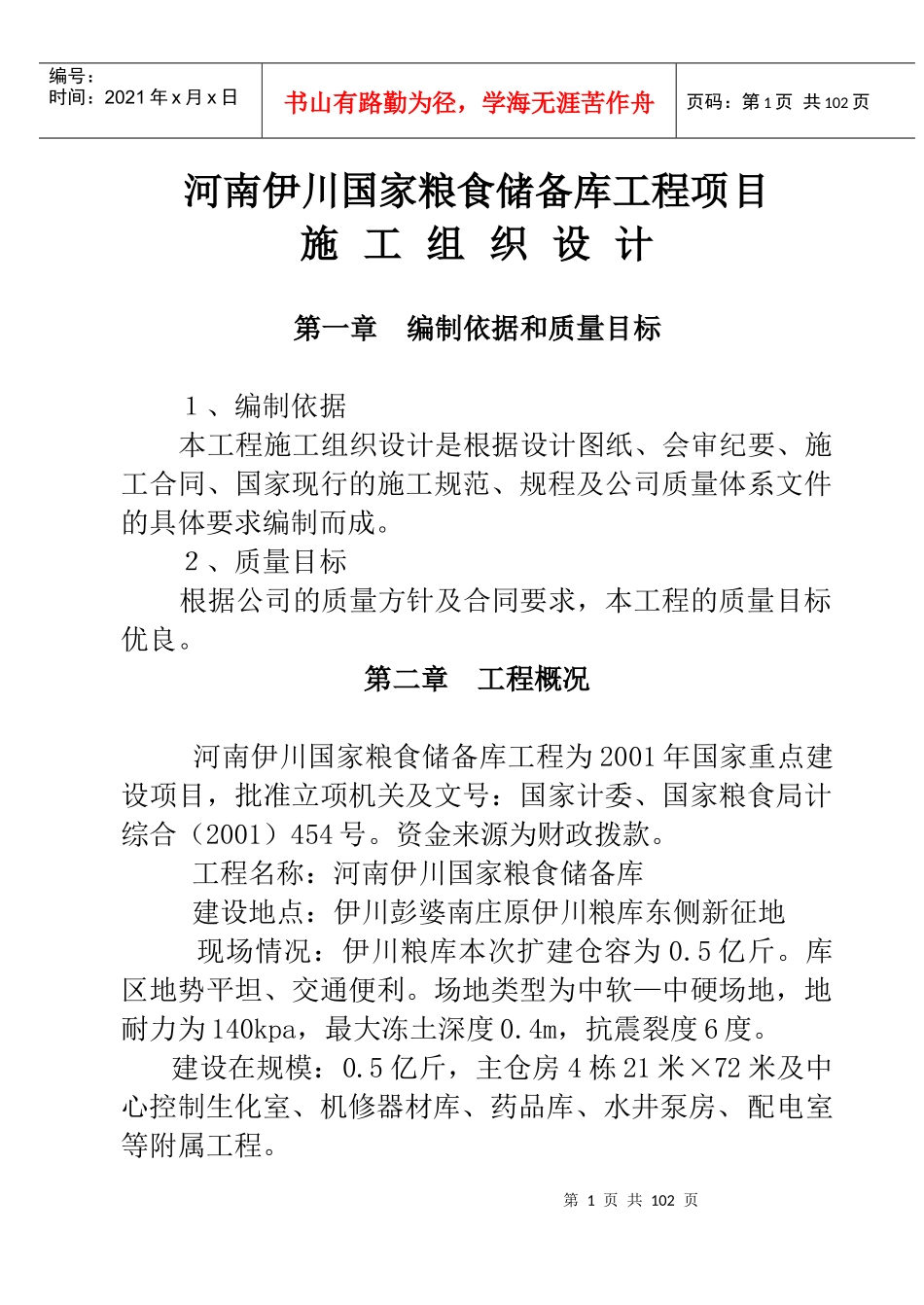

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页河南伊川国家粮食储备库工程项目施工组织设计第一章编制依据和质量目标１、编制依据本工程施工组织设计是根据设计图纸、会审纪要、施工合同、国家现行的施工规范、规程及公司质量体系文件的具体要求编制而成。２、质量目标根据公司的质量方针及合同要求，本工程的质量目标优良。第二章工程概况河南伊川国家粮食储备库工程为2001年国家重点建设项目，批准立项机关及文号：国家计委、国家粮食局计综合（2001）454号。资金来源为财政拨款。工程名称：河南伊川国家粮食储备库建设地点：伊川彭婆南庄原伊川粮库东侧新征地现场情况：伊川粮库本次扩建仓容为0.5亿斤。库区地势平坦、交通便利。场地类型为中软—中硬场地，地耐力为140kpa，最大冻土深度0.4m，抗震裂度6度。建设在规模：0.5亿斤，主仓房4栋21米×72米及中心控制生化室、机修器材库、药品库、水井泵房、配电室等附属工程。第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页主仓房工期：145天（日历日）质量：省优工程设计单位：河南省粮食工程设计院工程监理单位：中国国际工程咨询公司现对主仓房作如下详细介绍：主仓房共4栋，总建筑面积为6048平方米，每栋均相同，建筑物呈矩形排列，每栋东西宽21.48米，南北长73.62米，檐高7.8米，跨度为21米，开间共18个，均为4米，仓房中间设伸缩缝，缝宽100毫米，共一层，室内外高差为300毫米。建筑情况：外墙：立面在图中标高-0.300-0.900米及标高6.300-7.500的范围内均为米黄色丙烯酸外墙涂料，其余均为乳白色丙烯酸外墙涂料。所有立面均设置外墙分格缝，内刷深红色漆。外墙面详细作法为：·刷丙烯酸外墙涂料二遍·8厚1：2.5水泥砂浆粉面·12厚1：3水泥砂浆打底拉毛内墙：（1）标高6.100以下作法如下：·石灰浆二道·2厚麻刀灰罩面·8厚1：6水泥石灰砂浆抹平·一布三胶面焊粗砂防渗层；·15厚1：3水泥砂浆打底（2）标高6.100以上作法如下：·石灰浆二道第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页·2厚麻刀灰罩面·8厚1：1：6水泥石灰砂浆抹平·12厚1：3水泥砂浆找平层顶棚粉刷：·石灰浆二道·腻子刮平·钢筋砼板底接缝处上部用1：2水泥砂浆（内掺15%环氧树脂）填实，下部用沥青麻丝填实，底部趁热喷砂。地面：·80厚C20细石砼随机随抹光，上撒1：1水泥砂子压实赶光·15厚1：3水泥砂浆保护层·聚乙烯丙纶双面复合防水卷材一层（500g/m2）防潮层·15厚1：3水泥砂浆找平层·120厚C20砼垫层·150厚砂石（中粗砂）夯实·素土夯实，压实系数>0.93屋面：本工程屋面为无组织排水，防水等级为二级，防水耐用年限为15年，其作法如下：·5-10厚防水砂浆保护层·30厚聚胺酯硬泡体保温层·聚乙烯丙纶双面复合防水卷材（300g/m2）·沥青玛碲脂结合层·15厚1：2水泥砂浆找平·钢筋砼预应力拱板上弦，表面抹光（拱板与拱板之第4页共102页第3页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共102页间屋面连接处做油膏嵌缝，附加防水卷材一层）。门窗：门均为50厚平开岩棉夹心彩钢板门，四周采用橡胶密封封条密封，内设挡粮板。窗均为50厚岩棉夹心彩钢板窗，内设防雀网。油漆：铁件油漆做法为：刮腻子，刷防锈漆二道，银粉漆二道。钢梯油漆做法为：打磨光滑，刷防锈漆二道，刷豆绿色调合漆二道。气密、防火及其它气密性：按照国粮储（1999）288号文《高大房式仓技术规程（试行）》及国标GB/T14683-93《硅酮建筑密封膏标准》的规定进行施工。防火：按照《建筑设计防火规范》GBJ16-87的规定进行施工，粮食的储存火灾危险性为丙类，平房仓的耐火极限为二级。地面与墙面相交处，墙面与墙相交处阳角用1：2水泥砂浆内掺15%环氧树脂做成R=150圆角，拱板与四周内墙相交处用1：2水泥砂浆内掺15%环氧树脂做成R=150圆角，并向屋顶水平方向、竖直方向、向下、向墙面延伸350毫米。建筑构件连接处及预留洞口均考虑了密闭处理。结构情况：本工程结构为组合排架结构，基础为墙下钢筋砼...
