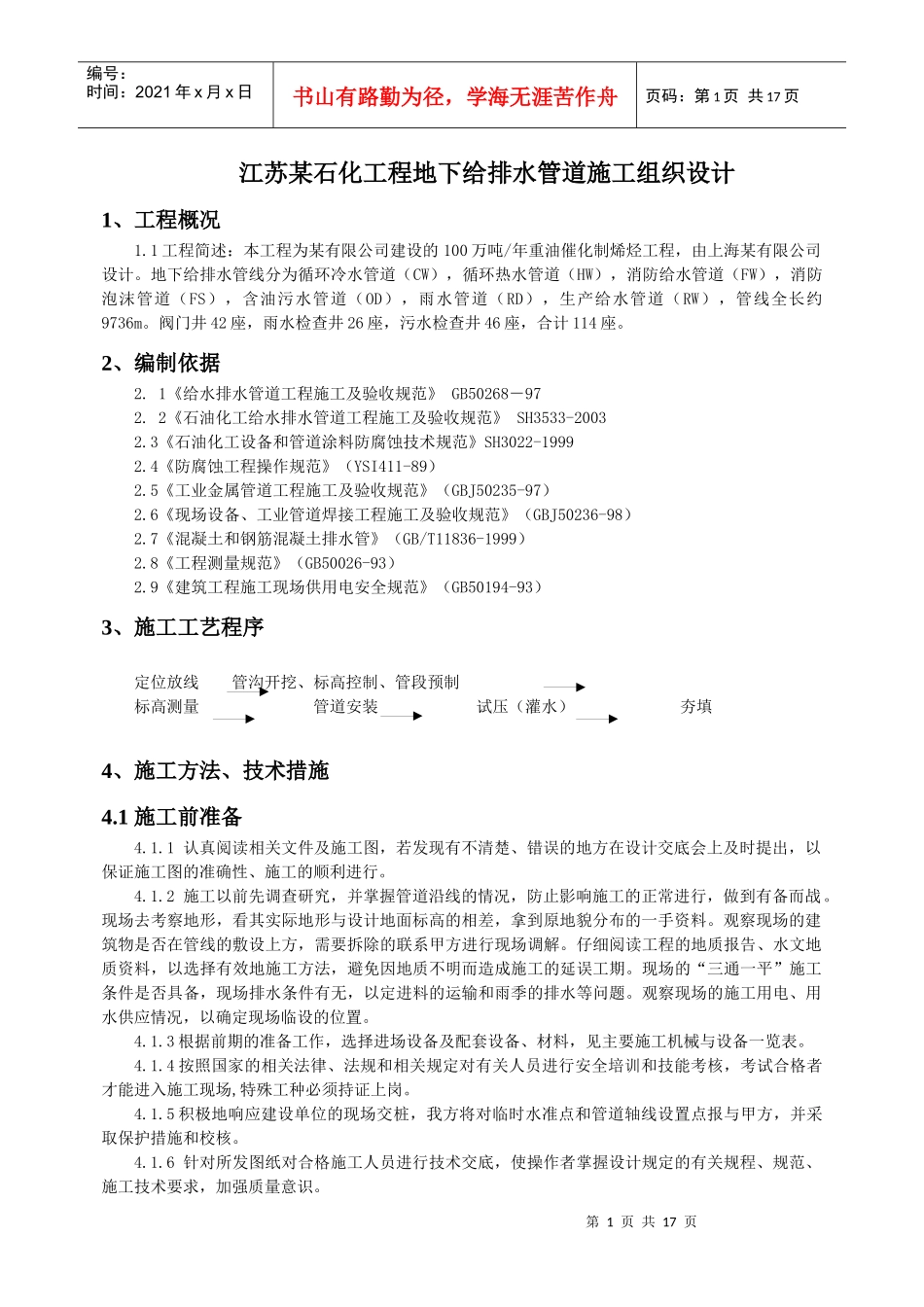

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页江苏某石化工程地下给排水管道施工组织设计1、工程概况1.1工程简述：本工程为某有限公司建设的100万吨/年重油催化制烯烃工程，由上海某有限公司设计。地下给排水管线分为循环冷水管道（CW），循环热水管道（HW），消防给水管道（FW），消防泡沫管道（FS），含油污水管道（OD），雨水管道（RD），生产给水管道（RW），管线全长约9736m。阀门井42座，雨水检查井26座，污水检查井46座，合计114座。2、编制依据2.1《给水排水管道工程施工及验收规范》GB50268－972.2《石油化工给水排水管道工程施工及验收规范》SH3533-20032.3《石油化工设备和管道涂料防腐蚀技术规范》SH3022-19992.4《防腐蚀工程操作规范》（YSI411-89）2.5《工业金属管道工程施工及验收规范》（GBJ50235-97）2.6《现场设备、工业管道焊接工程施工及验收规范》（GBJ50236-98）2.7《混凝土和钢筋混凝土排水管》（GB/T11836-1999）2.8《工程测量规范》（GB50026-93）2.9《建筑工程施工现场供用电安全规范》（GB50194-93）3、施工工艺程序定位放线管沟开挖、标高控制、管段预制标高测量管道安装试压（灌水）夯填4、施工方法、技术措施4.1施工前准备4.1.1认真阅读相关文件及施工图，若发现有不清楚、错误的地方在设计交底会上及时提出，以保证施工图的准确性、施工的顺利进行。4.1.2施工以前先调查研究，并掌握管道沿线的情况，防止影响施工的正常进行，做到有备而战。现场去考察地形，看其实际地形与设计地面标高的相差，拿到原地貌分布的一手资料。观察现场的建筑物是否在管线的敷设上方，需要拆除的联系甲方进行现场调解。仔细阅读工程的地质报告、水文地质资料，以选择有效地施工方法，避免因地质不明而造成施工的延误工期。现场的“三通一平”施工条件是否具备，现场排水条件有无，以定进料的运输和雨季的排水等问题。观察现场的施工用电、用水供应情况，以确定现场临设的位置。4.1.3根据前期的准备工作，选择进场设备及配套设备、材料，见主要施工机械与设备一览表。4.1.4按照国家的相关法律、法规和相关规定对有关人员进行安全培训和技能考核，考试合格者才能进入施工现场,特殊工种必须持证上岗。4.1.5积极地响应建设单位的现场交桩，我方将对临时水准点和管道轴线设置点报与甲方，并采取保护措施和校核。4.1.6针对所发图纸对合格施工人员进行技术交底，使操作者掌握设计规定的有关规程、规范、施工技术要求，加强质量意识。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页4.2临时道路施工现场的拆迁和平整工作良好，基本上能满足机具和材料的进场。4.3土方工作开挖前，首先要与建设单位有关部门联系，确认地下情况，对地下原有的管线及电缆分布情况要有详细的了解，管沟开挖期间，为保证现场文明施工，在测量定位放线后经复测合格后，挖出土方须单侧堆放，距离沟边0.8m以内,不应堆置弃土和材料,弃土堆放高度不宜超过1.5m.沟边回填土必须堆放整齐,如下图示bH≤1.5m>0.8ma沟边堆土管道db1D1注:堆土宽度a、b的具体尺寸由管沟开挖及回填土方的数量现场而定。2）管道沟槽底部的开挖宽度,按下式计算:B=D1+2b1式中:B----管道沟槽底部的开挖宽度(mm)D1---管道结构的外缘宽度(mm)b1---管道一侧的工作面宽度(mm),按下表采用管道一侧的工作面宽度管道结构的外缘宽度D1管道一侧的工作面宽度B1非金属管道金属管道D1≤500400300500
