水利水电工程前沿讲座VIP免费

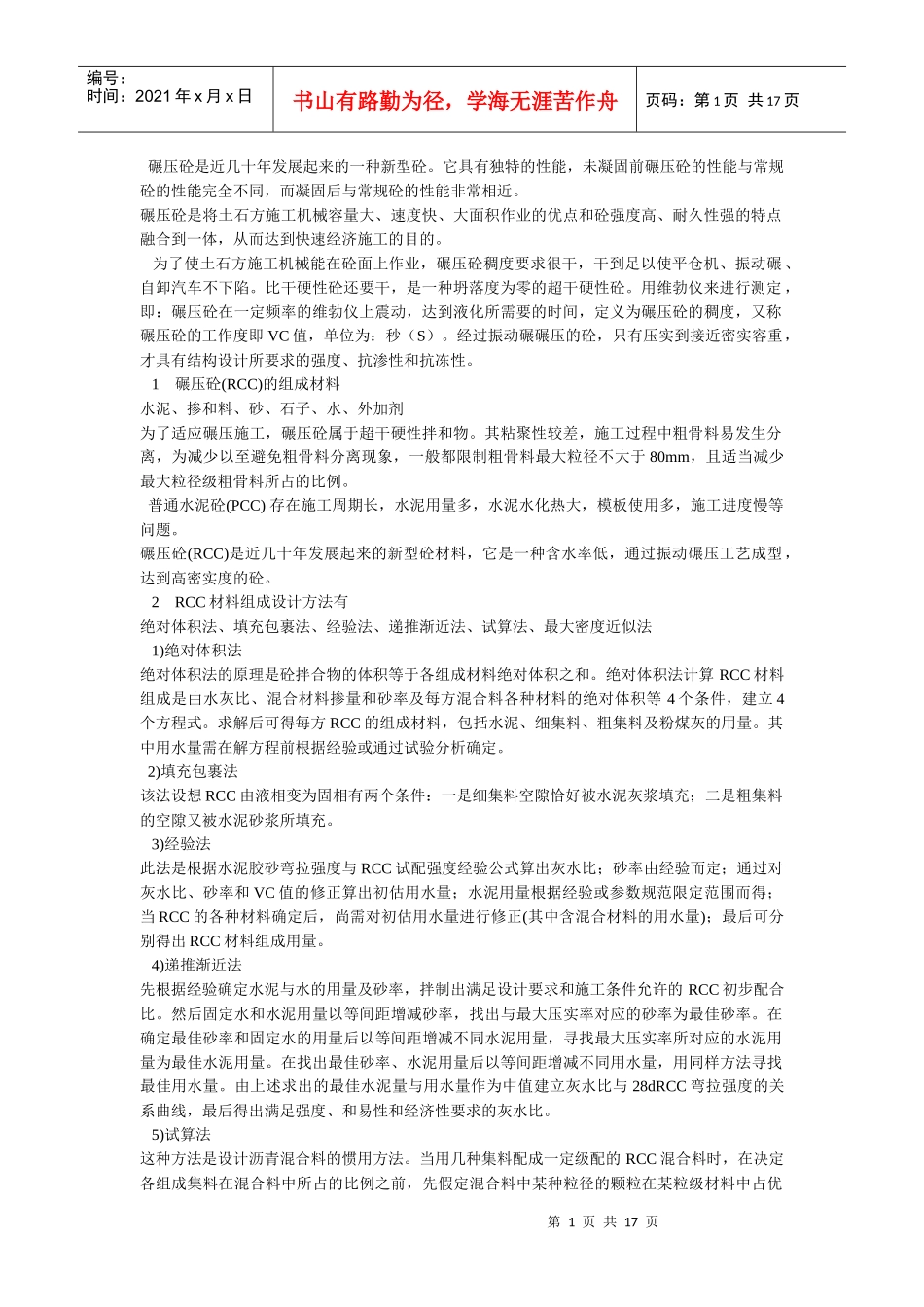

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页碾压砼是近几十年发展起来的一种新型砼。它具有独特的性能，未凝固前碾压砼的性能与常规砼的性能完全不同，而凝固后与常规砼的性能非常相近。碾压砼是将土石方施工机械容量大、速度快、大面积作业的优点和砼强度高、耐久性强的特点融合到一体，从而达到快速经济施工的目的。为了使土石方施工机械能在砼面上作业，碾压砼稠度要求很干，干到足以使平仓机、振动碾、自卸汽车不下陷。比干硬性砼还要干，是一种坍落度为零的超干硬性砼。用维勃仪来进行测定，即：碾压砼在一定频率的维勃仪上震动，达到液化所需要的时间，定义为碾压砼的稠度，又称碾压砼的工作度即VC值，单位为：秒（S）。经过振动碾碾压的砼，只有压实到接近密实容重，才具有结构设计所要求的强度、抗渗性和抗冻性。1碾压砼(RCC)的组成材料水泥、掺和料、砂、石子、水、外加剂为了适应碾压施工，碾压砼属于超干硬性拌和物。其粘聚性较差，施工过程中粗骨料易发生分离，为减少以至避免粗骨料分离现象，一般都限制粗骨料最大粒径不大于80mm，且适当减少最大粒径级粗骨料所占的比例。普通水泥砼(PCC)存在施工周期长，水泥用量多，水泥水化热大，模板使用多，施工进度慢等问题。碾压砼(RCC)是近几十年发展起来的新型砼材料，它是一种含水率低，通过振动碾压工艺成型，达到高密实度的砼。2RCC材料组成设计方法有绝对体积法、填充包裹法、经验法、递推渐近法、试算法、最大密度近似法1)绝对体积法绝对体积法的原理是砼拌合物的体积等于各组成材料绝对体积之和。绝对体积法计算RCC材料组成是由水灰比、混合材料掺量和砂率及每方混合料各种材料的绝对体积等4个条件，建立4个方程式。求解后可得每方RCC的组成材料，包括水泥、细集料、粗集料及粉煤灰的用量。其中用水量需在解方程前根据经验或通过试验分析确定。2)填充包裹法该法设想RCC由液相变为固相有两个条件：一是细集料空隙恰好被水泥灰浆填充；二是粗集料的空隙又被水泥砂浆所填充。3)经验法此法是根据水泥胶砂弯拉强度与RCC试配强度经验公式算出灰水比；砂率由经验而定；通过对灰水比、砂率和VC值的修正算出初估用水量；水泥用量根据经验或参数规范限定范围而得；当RCC的各种材料确定后，尚需对初估用水量进行修正(其中含混合材料的用水量)；最后可分别得出RCC材料组成用量。4)递推渐近法先根据经验确定水泥与水的用量及砂率，拌制出满足设计要求和施工条件允许的RCC初步配合比。然后固定水和水泥用量以等间距增减砂率，找出与最大压实率对应的砂率为最佳砂率。在确定最佳砂率和固定水的用量后以等间距增减不同水泥用量，寻找最大压实率所对应的水泥用量为最佳水泥用量。在找出最佳砂率、水泥用量后以等间距增减不同用水量，用同样方法寻找最佳用水量。由上述求出的最佳水泥量与用水量作为中值建立灰水比与28dRCC弯拉强度的关系曲线，最后得出满足强度、和易性和经济性要求的灰水比。5)试算法这种方法是设计沥青混合料的惯用方法。当用几种集料配成一定级配的RCC混合料时，在决定各组成集料在混合料中所占的比例之前，先假定混合料中某种粒径的颗粒在某粒级材料中占优第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页势，然后根据该粒径计算不同粒级范围粗、细集料在混合料中的比例。根据经验或规范规定范围预估用水量和水泥用量，通过试拌和强度验证优选出满足要求的水泥用量和用水量。6)最大密度近似法此法先固定水灰比制备水泥砂浆，寻找最大容重时细集料体积。根据要求的RCC弯拉强度选择水灰比，通过试验确定RCC拌合物最大容重时粗、细集料的体积。美国对该法积累了较多的试验数据，并已汇集成图表，当设计材料组成时，可查图表确定各种材料用量。绝对体积法是普通水泥砼材料组成设计所采用的一种方法，计算简单，但没有考虑RCC的特性，不能直接用于RCC材料组成设计。填充包裹法是水利部门用于大坝RCC材料组成设计的方法，计算麻烦，裕度系数αβ需进行大量试验才能确定。经验法是是针对路面RCC材料组成设计提出的一种方法。由于...
