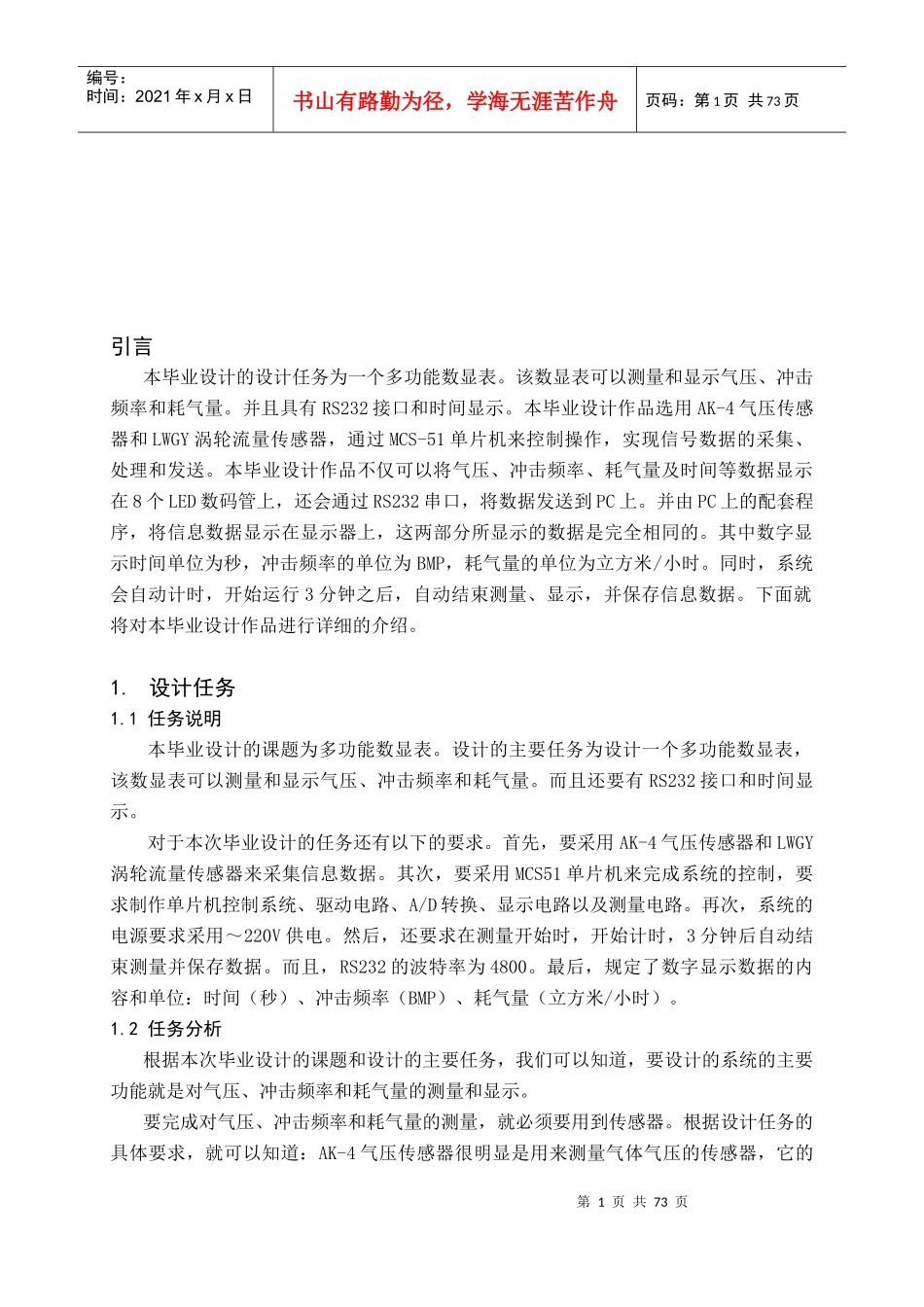

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页引言本毕业设计的设计任务为一个多功能数显表。该数显表可以测量和显示气压、冲击频率和耗气量。并且具有RS232接口和时间显示。本毕业设计作品选用AK-4气压传感器和LWGY涡轮流量传感器，通过MCS-51单片机来控制操作，实现信号数据的采集、处理和发送。本毕业设计作品不仅可以将气压、冲击频率、耗气量及时间等数据显示在8个LED数码管上，还会通过RS232串口，将数据发送到PC上。并由PC上的配套程序，将信息数据显示在显示器上，这两部分所显示的数据是完全相同的。其中数字显示时间单位为秒，冲击频率的单位为BMP，耗气量的单位为立方米/小时。同时，系统会自动计时，开始运行3分钟之后，自动结束测量、显示，并保存信息数据。下面就将对本毕业设计作品进行详细的介绍。1.设计任务1.1任务说明本毕业设计的课题为多功能数显表。设计的主要任务为设计一个多功能数显表，该数显表可以测量和显示气压、冲击频率和耗气量。而且还要有RS232接口和时间显示。对于本次毕业设计的任务还有以下的要求。首先，要采用AK-4气压传感器和LWGY涡轮流量传感器来采集信息数据。其次，要采用MCS51单片机来完成系统的控制，要求制作单片机控制系统、驱动电路、A/D转换、显示电路以及测量电路。再次，系统的电源要求采用～220V供电。然后，还要求在测量开始时，开始计时，3分钟后自动结束测量并保存数据。而且，RS232的波特率为4800。最后，规定了数字显示数据的内容和单位：时间（秒）、冲击频率（BMP）、耗气量（立方米/小时）。1.2任务分析根据本次毕业设计的课题和设计的主要任务，我们可以知道，要设计的系统的主要功能就是对气压、冲击频率和耗气量的测量和显示。要完成对气压、冲击频率和耗气量的测量，就必须要用到传感器。根据设计任务的具体要求，就可以知道：AK-4气压传感器很明显是用来测量气体气压的传感器，它的第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页输出信号就是数显表要显示的冲击频率和气压数据的信息来源；LWGY涡轮流量传感器则应该是数显表显示的耗气量数据的信息来源。但在这其中需要要注意的问题就是，两个传感器的输出信号的类型不一定能够直接传送到MCS-51单片机去处理。那么，就要弄清楚各自的输出信号的类型，然后分别设计出信号的处理电路，将它们转换成MCS-51单片机可以接受的信号。否则，MCS-51单片机可能根本接收不到数据，或接收到的数据中的信息并不是我们所需要的。还有一个主要功能就是对气压、冲击频率和耗气量的显示功能。数据的显示部分，我们只需要扩展出几个LED数码管，就可以将数据信息很好的显示出来。要实现这个功能，首先，就要有驱动电路来驱动LED数码管，让LED数码管有显示数据的必要条件；其次，还要有需要显示的信息数据，这些数据就要来源于MCS-51单片机，MCS-51单片机提供这些信息数据之前，要对传感器传输过来的信息做好转换处理，来保证信息的准确性和可靠性。这个部分需要注意的问题是，系统要扩展出多个LED数码管，要处理好信息传输的时序，以保证LED数码管得到的数据信息，与我们想要它们显示的信息是一致的。这就需要有MCS-51单片机要发出一个选定使能信号，每次只有一个LED数码管是接收和显示数据年的。MCS-51单片机循环选定一遍所有LED数码管，就可以很好的完成一次完整的数据显示过程。但是，这个过程的处理时间是很快的，很难让人眼的视觉有滞留的感觉。所以，要让LED数码管有满意的显示效果，就必须加上数据的锁存，让LED数码管得到数据信息后可以一直显示收到的信息，直到下一次数据传输过来的时候，数据就会被刷新，这样就可以很好的实现这个功能了。而至于时间的显示，我们可以通过MCS-51单片机的计时器功能来实现。系统还有一个功能就是要有RS232串行通讯接口连接到PC。MCS-51单片机本身就有串行通讯的功能，也有专用的串行通讯的引脚和串行通讯控制器。所以，在完成这部分功能方面，MCS-51单片机自己就可以完全胜任这个部分的工作，要实现这个功能也就比较容易了。这个部分需要注意的问...
