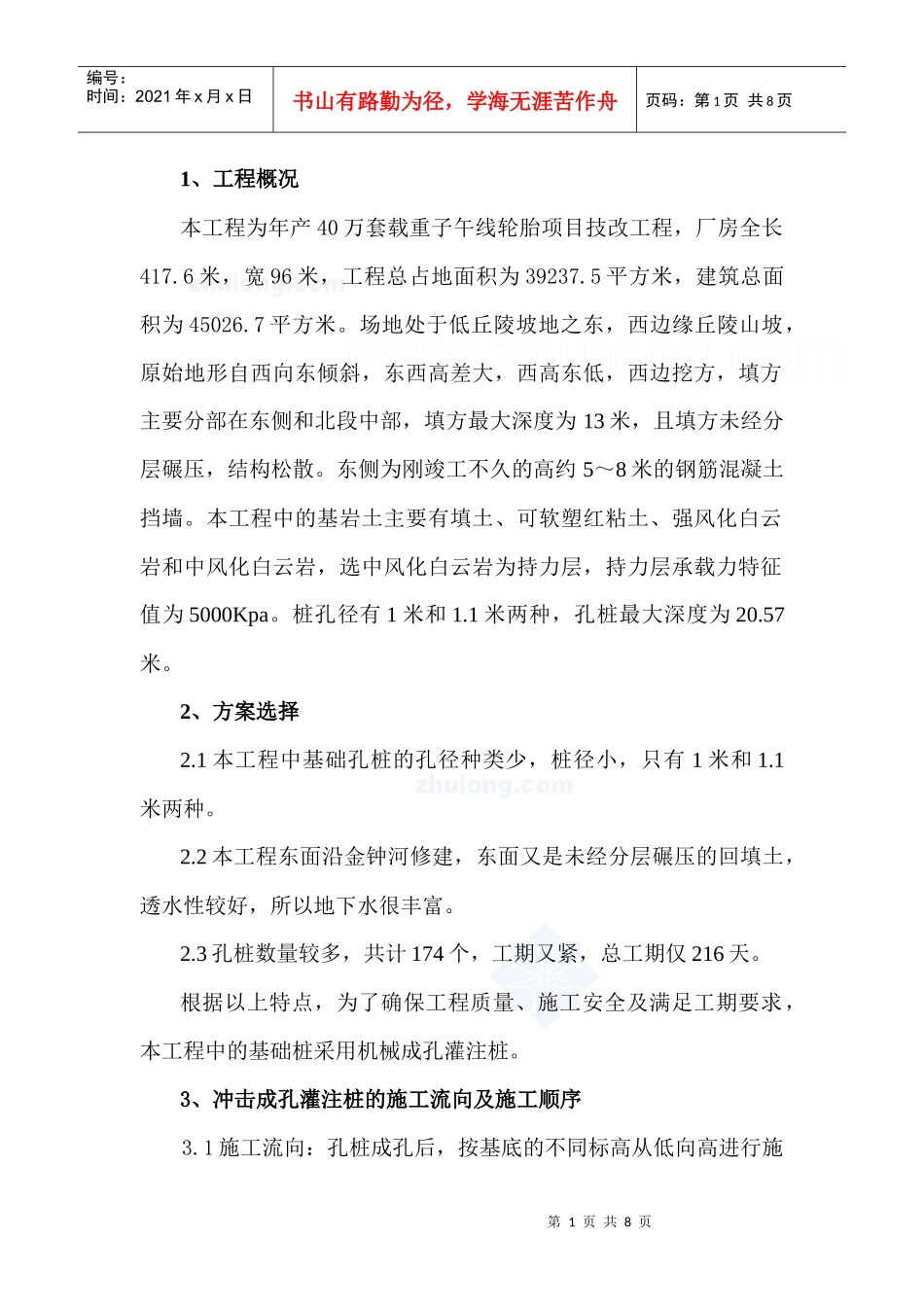

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1、工程概况本工程为年产40万套载重子午线轮胎项目技改工程，厂房全长417.6米，宽96米，工程总占地面积为39237.5平方米，建筑总面积为45026.7平方米。场地处于低丘陵坡地之东，西边缘丘陵山坡，原始地形自西向东倾斜，东西高差大，西高东低，西边挖方，填方主要分部在东侧和北段中部，填方最大深度为13米，且填方未经分层碾压，结构松散。东侧为刚竣工不久的高约5～8米的钢筋混凝土挡墙。本工程中的基岩土主要有填土、可软塑红粘土、强风化白云岩和中风化白云岩，选中风化白云岩为持力层，持力层承载力特征值为5000Kpa。桩孔径有1米和1.1米两种，孔桩最大深度为20.57米。2、方案选择2.1本工程中基础孔桩的孔径种类少，桩径小，只有1米和1.1米两种。2.2本工程东面沿金钟河修建，东面又是未经分层碾压的回填土，透水性较好，所以地下水很丰富。2.3孔桩数量较多，共计174个，工期又紧，总工期仅216天。根据以上特点，为了确保工程质量、施工安全及满足工期要求，本工程中的基础桩采用机械成孔灌注桩。3、冲击成孔灌注桩的施工流向及施工顺序3.1施工流向：孔桩成孔后，按基底的不同标高从低向高进行施第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页工。3.2施工顺序：场地平整→桩位放线、开挖浆池、浆沟→做混凝土护壁→钻机就位、孔位校正→冲出造孔、泥浆循环、清除废浆、泥渣→清孔换浆→成孔验收→下钢筋笼和钢导管→再一次进行清孔换浆→灌注水下混凝土→成桩养护。4、机械冲击成孔施工4.1主要设备采用CZ50型冲击钻孔机，冲击钻（东方钻），配用功率55kW。4.2在孔桩和泥浆池之间修排浆沟，确保泥浆不乱流。4.3成孔时应先在离孔口高1米深的范围内做混凝土护壁，护壁厚150mm，混凝土强度等级为C20，它的作用是保护孔口定位导向。维护泥浆面，防止坍方。混凝土护壁内径应比钻头直径大200mm，深一般为1.2～1.5m，以保护孔口和防止塌孔。然后使冲击机械就位，冲击钻应对准混凝土护壁中心，要求偏差不大于±20mm，开始低锤（小冲程）密击，锤高0.4～0.6m，并及时加粘土泥浆护壁，使孔壁挤压密实，直至孔深达混凝土护壁下3～4m后，才加快速度，加大冲程，将锤提高至1.5～2.0m以上，转入正常连续冲击，在造孔时要及时将孔内残渣排出孔外，以免孔内残渣太多，出现埋钻现象。项次项目冲程（m）泥浆密度(t/m3)备注1在护壁中及护壁脚下3m以内0.9～1.11.1～1.3土层不好时要提高泥浆密度,必要时加入小片石和粘土块第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2粘土1～2清水或稀泥浆,经常清理钻头上的泥块3砂土1～21.3～1.5抛粘土、勤冲勤掏渣、防坍孔4砂卵石2～31.3～1.5加大冲击能量、勤掏渣5风化岩1～41.2～1.4如岩石表面不平整或倾斜，应抛入20～30mm厚块石使之略平，然后低锤快击使其成一紧密平台，再进行正常冲击，同时加大冲击能量、勤掏渣6塌孔回填重成孔11.3～1.5反复冲击，加粘土块及片石4.4冲击时应随时测定和控制泥浆密度。如遇较好的粘土层，可采取自成泥浆护壁，方法在孔内注满清水，通过上下冲击使成泥浆护壁。每冲击1～2m应排渣一次，并定时补浆，直至设计深度。排渣方法有泥浆循环法和抽渣筒法两种。对于浅孔采用泥浆循环法，对于深孔采用抽渣筒法。排渣时必须及时向孔内补充泥浆，以防亏浆造成孔内坍塌。4.5在钻孔过程中每隔1～2m要检查成孔的垂直度情况。如发现偏斜应立即停止钻进，采取措施进行纠偏。对于变层处和易于发生偏斜的部位，应采用低锤轻击、间断冲击的办法穿过，以保持孔形良好。4.6成孔后，应用测绳下挂0.5kg重铁砣测量检查孔深，核对无误后，进行清孔，可使底部带活门的钢抽渣筒，反复掏渣，将孔底淤泥、沉渣清除干净。密度大的泥浆用水泵抽清水置换，使密度控制在1.15～1.25之间。4.7清孔后应立即放入钢筋笼，并固定在孔口混凝土护壁上，使其在浇筑混凝土过程中不向上浮起，也不下沉。钢筋笼下完并检查第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无...
