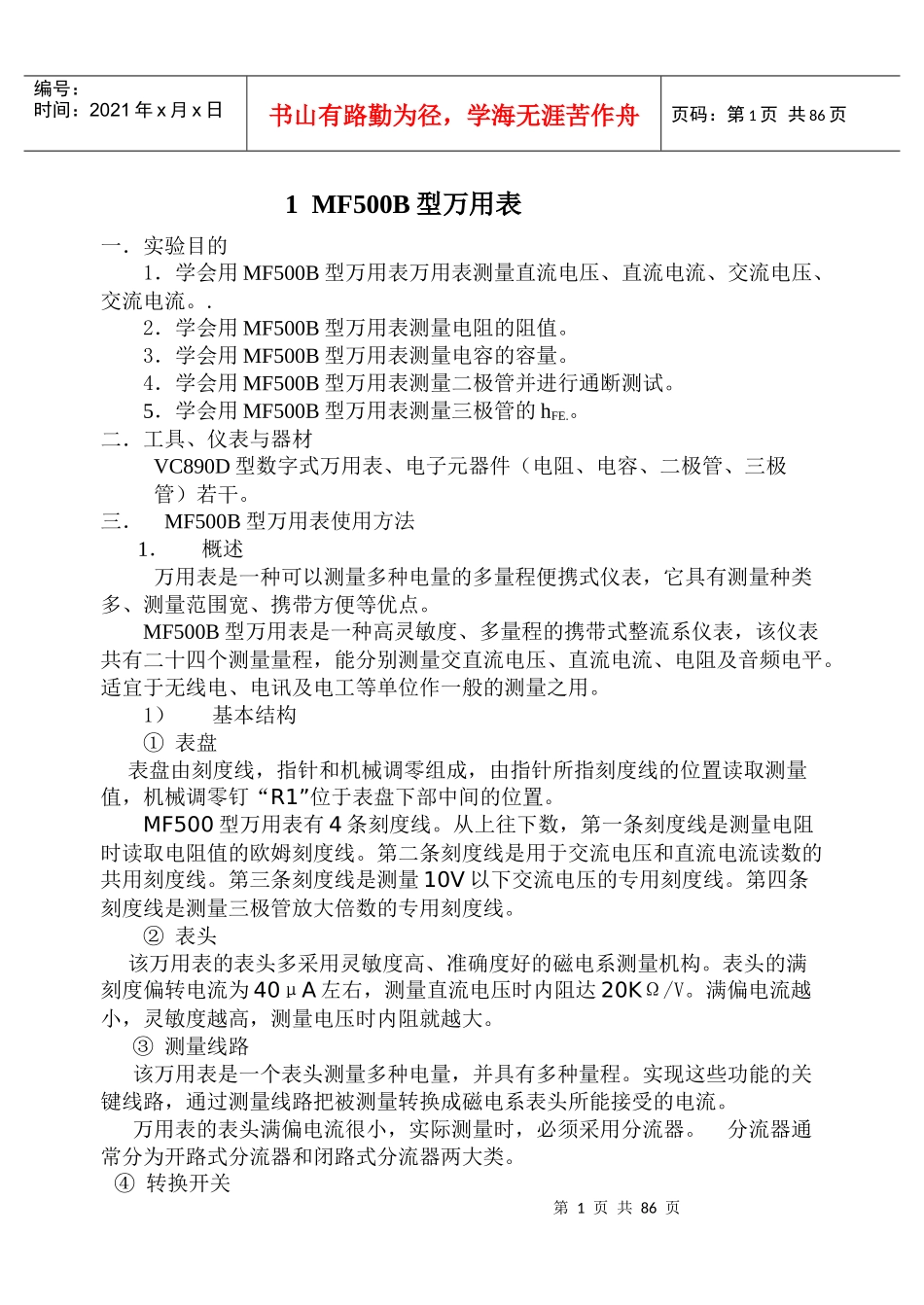

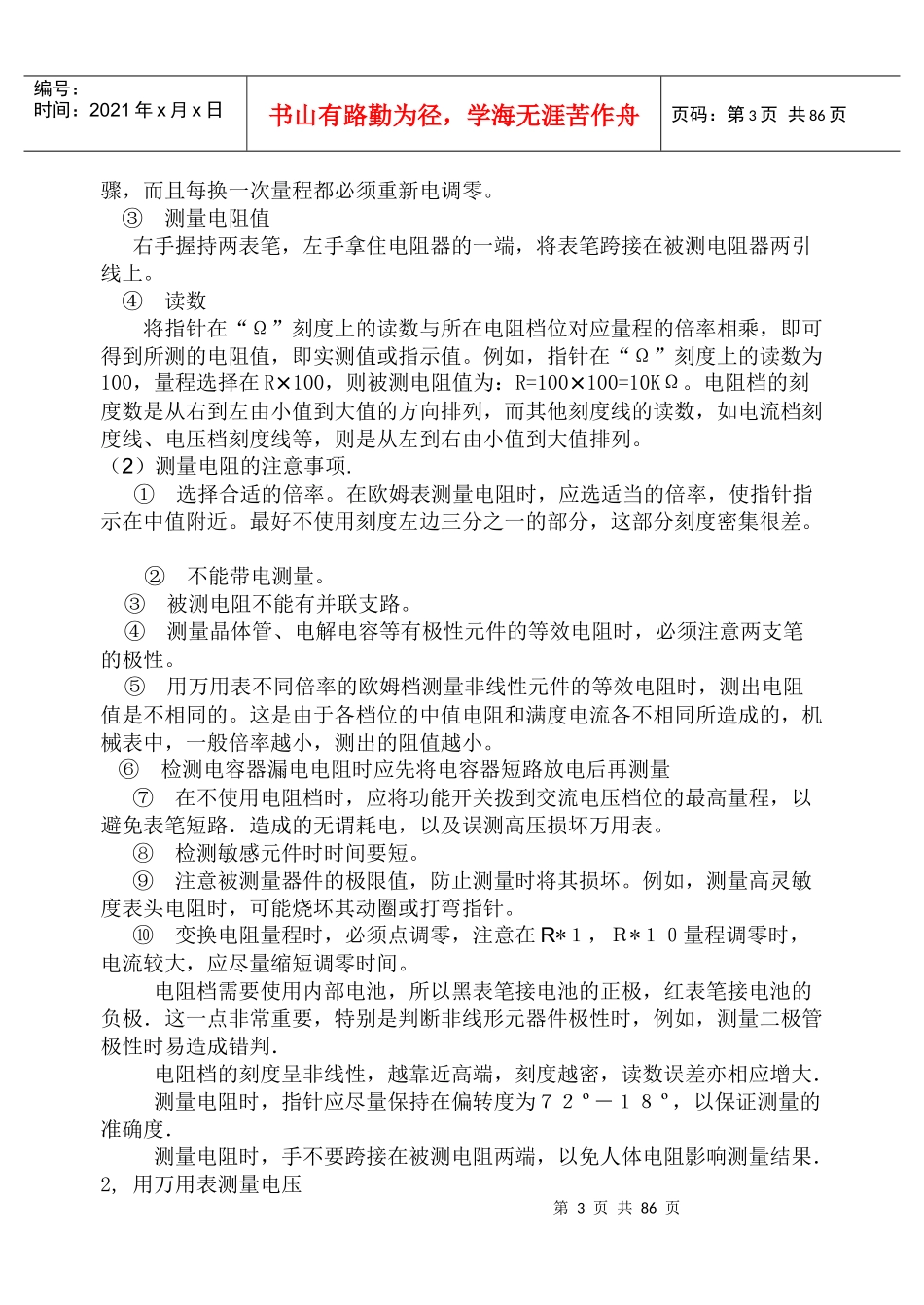

第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共86页1MF500B型万用表一．实验目的1．学会用MF500B型万用表万用表测量直流电压、直流电流、交流电压、交流电流。.2．学会用MF500B型万用表测量电阻的阻值。3．学会用MF500B型万用表测量电容的容量。4．学会用MF500B型万用表测量二极管并进行通断测试。5．学会用MF500B型万用表测量三极管的hFE.。二．工具、仪表与器材VC890D型数字式万用表、电子元器件（电阻、电容、二极管、三极管）若干。三．MF500B型万用表使用方法1．概述万用表是一种可以测量多种电量的多量程便携式仪表，它具有测量种类多、测量范围宽、携带方便等优点。MF500B型万用表是一种高灵敏度、多量程的携带式整流系仪表，该仪表共有二十四个测量量程，能分别测量交直流电压、直流电流、电阻及音频电平。适宜于无线电、电讯及电工等单位作一般的测量之用。1）基本结构①表盘表盘由刻度线，指针和机械调零组成，由指针所指刻度线的位置读取测量值，机械调零钉“R1”位于表盘下部中间的位置。MF500型万用表有4条刻度线。从上往下数，第一条刻度线是测量电阻时读取电阻值的欧姆刻度线。第二条刻度线是用于交流电压和直流电流读数的共用刻度线。第三条刻度线是测量10V以下交流电压的专用刻度线。第四条刻度线是测量三极管放大倍数的专用刻度线。②表头该万用表的表头多采用灵敏度高、准确度好的磁电系测量机构。表头的满刻度偏转电流为40μA左右，测量直流电压时内阻达20KΩ/V。满偏电流越小，灵敏度越高，测量电压时内阻就越大。③测量线路该万用表是一个表头测量多种电量，并具有多种量程。实现这些功能的关键线路，通过测量线路把被测量转换成磁电系表头所能接受的电流。万用表的表头满偏电流很小，实际测量时，必须采用分流器。分流器通常分为开路式分流器和闭路式分流器两大类。④转换开关第2页共86页第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页转换开关的作用是选择不同的被测量值和不同量程时的切换元件。它里面有固定接触点和活动接触点闭合时就可以接通电路。MF500型万用表有两个转换开关分别为“S1”（如图4-2转换开关S1所示），“S2”（如图4-3转换开关S2所示）。2）操作面板说明MF500型万用表基本的结构分为表盘、表头、测量线路、转换开关再加上一些插孔及转换开关等几部分组成。(图4-1MF500B型万用表面板图)为该万用表面板图，其中S1、S2——转换开关S3——调零旋钮R1——0Ω调节器K1——“—”表笔插孔K2——“+”表笔插孔K3——5A电流测量插孔K4——2500V电压测量插孔2．使用方法1）用万用表电阻档测量电阻的步骤与注意事项（1）测量电阻的步骤①选档位、量程首先将万用表转换开关“S2”旋至电阻测量档位“Ω”档，然后根据被测电阻器的阻值，在转换开关“S1”选择合适的量程。MF500万用表共有5档量程档位，分别为R×1，R×10，R×100，R×1K，R×10K。②电阻调零将万用表的黑表笔放置在“K1”插孔中，红表笔放置在“K2”插孔中，然后把红黑表笔短接，使指针向满刻度值偏转，调节面板上的“0Ω”调节器“R1”，使指针指在“0Ω”的位置上。电调零是测量电阻之前必不可少的步第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页骤，而且每换一次量程都必须重新电调零。③测量电阻值右手握持两表笔，左手拿住电阻器的一端，将表笔跨接在被测电阻器两引线上。④读数将指针在“Ω”刻度上的读数与所在电阻档位对应量程的倍率相乘，即可得到所测的电阻值，即实测值或指示值。例如，指针在“Ω”刻度上的读数为100，量程选择在R×100，则被测电阻值为：R=100×100=10KΩ。电阻档的刻度数是从右到左由小值到大值的方向排列，而其他刻度线的读数，如电流档刻度线、电压档刻度线等，则是从左到右由小值到大值排列。（2）测量电阻的注意事项.①选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。②不能带电测量。③被测电阻不能有并联支路。④测量晶体管...
