模拟电子课设：直流稳压电源VIP免费

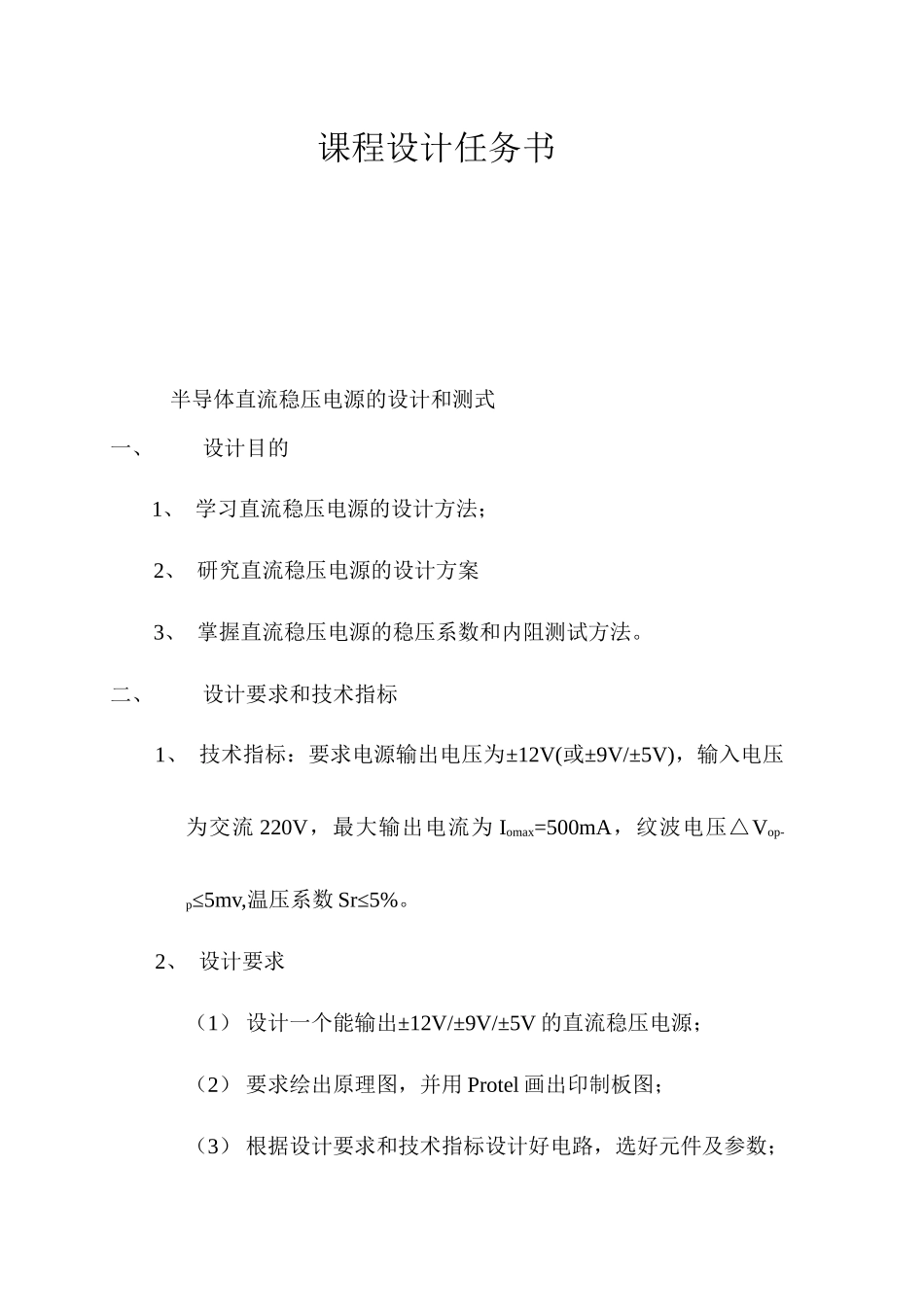

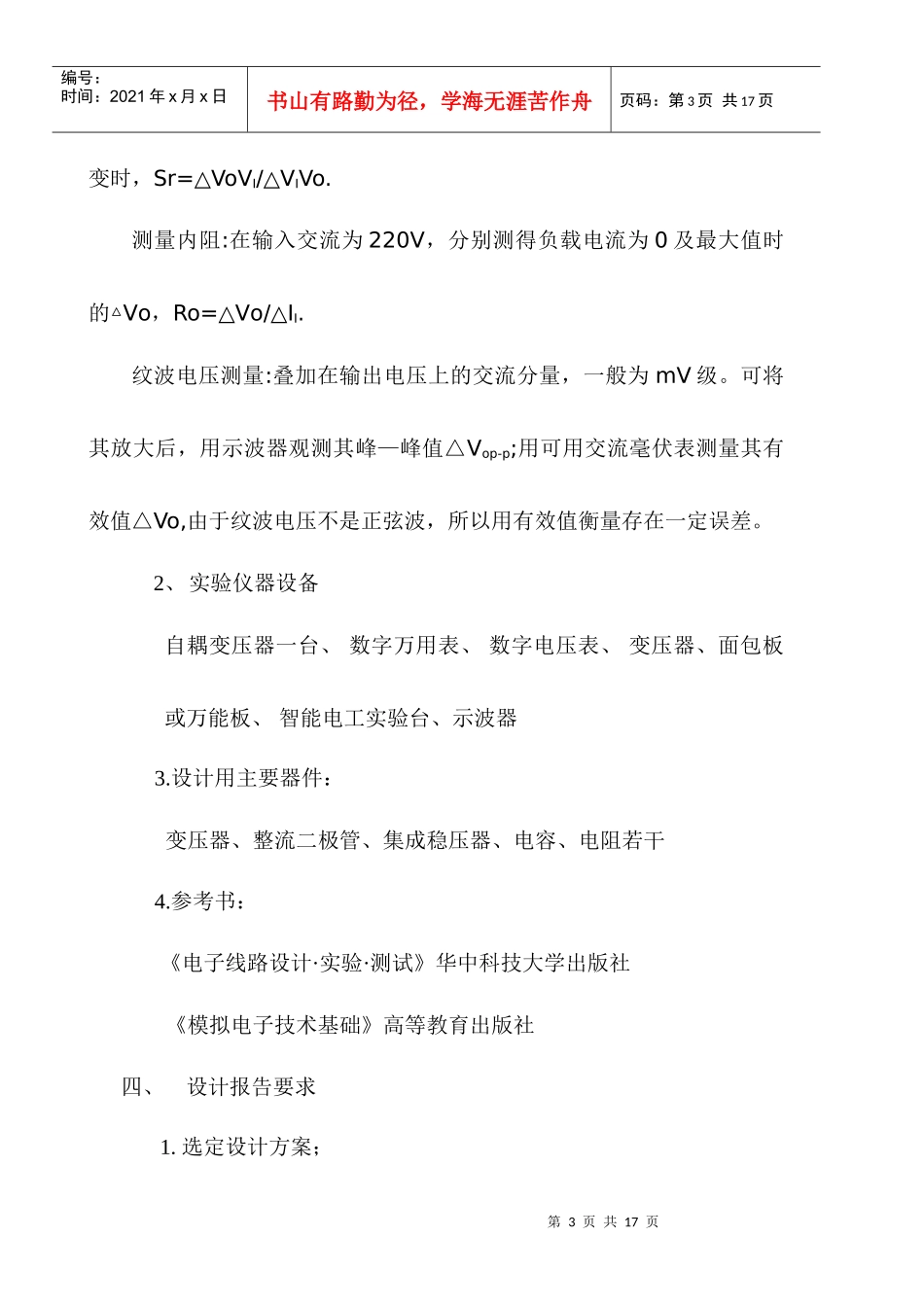

课程设计任务书半导体直流稳压电源的设计和测式一、设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案3、掌握直流稳压电源的稳压系数和内阻测试方法。二、设计要求和技术指标1、技术指标：要求电源输出电压为±12V(或±9V/±5V)，输入电压为交流220V，最大输出电流为Iomax=500mA，纹波电压△Vop-p≤5mv,温压系数Sr≤5%。2、设计要求（1）设计一个能输出±12V/±9V/±5V的直流稳压电源；（2）要求绘出原理图，并用Protel画出印制板图；（3）根据设计要求和技术指标设计好电路，选好元件及参数；第2页共17页稳压电路滤波电路整流电路变压器交流电源按、编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（4）要求绘出原理图，并用Protel画出印制版图；（5）在万能板或面包板或PCB板上制作一台直流稳压电源；（6）测量直流稳压电源的内阻；（7）测量直流稳压电源的稳压系数、纹波电压；（8）撰写设计性报告。三、设计提示1、设计电路框图如图所示稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。测量稳压系数:在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出△Vo，并将其中最大一个代入公式计算Sr，当负载不第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页变时，Sr=△VoVI/△VIVo.测量内阻:在输入交流为220V，分别测得负载电流为0及最大值时的△Vo，Ro=△Vo/△II.纹波电压测量:叠加在输出电压上的交流分量，一般为mV级。可将其放大后，用示波器观测其峰—峰值△Vop-p;用可用交流毫伏表测量其有效值△Vo,由于纹波电压不是正弦波，所以用有效值衡量存在一定误差。2、实验仪器设备自耦变压器一台、数字万用表、数字电压表、变压器、面包板或万能板、智能电工实验台、示波器3.设计用主要器件：变压器、整流二极管、集成稳压器、电容、电阻若干4.参考书：《电子线路设计·实验·测试》华中科技大学出版社《模拟电子技术基础》高等教育出版社四、设计报告要求1.选定设计方案；第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页2.拟出设计步骤，画出电路、分析并计算主要元件参数值；3.列出测试数据表格；4.测试总结。五、设计总结1.总结直流稳压电源的设计方法和运用到的主要知识点，对设计方案进行比较。2.总结直流稳压电源的主要参数的测试方法。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页目录第1章设计内容1.1设计内容………………………………………1.2设计要求与技术指标………………………………………...1.3设计流程…………………………………………………第2章设计方案………………………………………………...2.1方案的总体分析………………………………2.2方案的确定………………………………………….第3章电路图………………………………………………..3.1原理图………………………………………3.2板图PCB印制………………………………………3.3元件清单………………………………………第4章电路的调试与检测4.1调试前的检测………………………………………114.2调试…………………………………………………………124.3技术指标的测量…………………………………………第5章误差分析…………………………………………………第6章心得体会…………………………………………………第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页第7章鸣谢…………………………………………………第8章参考文献…………………………………………………第一章设计内容1.1设计目的（1）、学习直流稳压电源的设计方法；（2）、研究直流稳压电源的设计方案；（3）、掌握直流稳压电源的稳压系数和内阻测试方法；1.2设计要求和技术指标1.2.1设计要求：①、设计一个能输出正负12V的直流稳压电源；②、拟定测试方案和设计步骤；③、根据设计要求和技术指...
