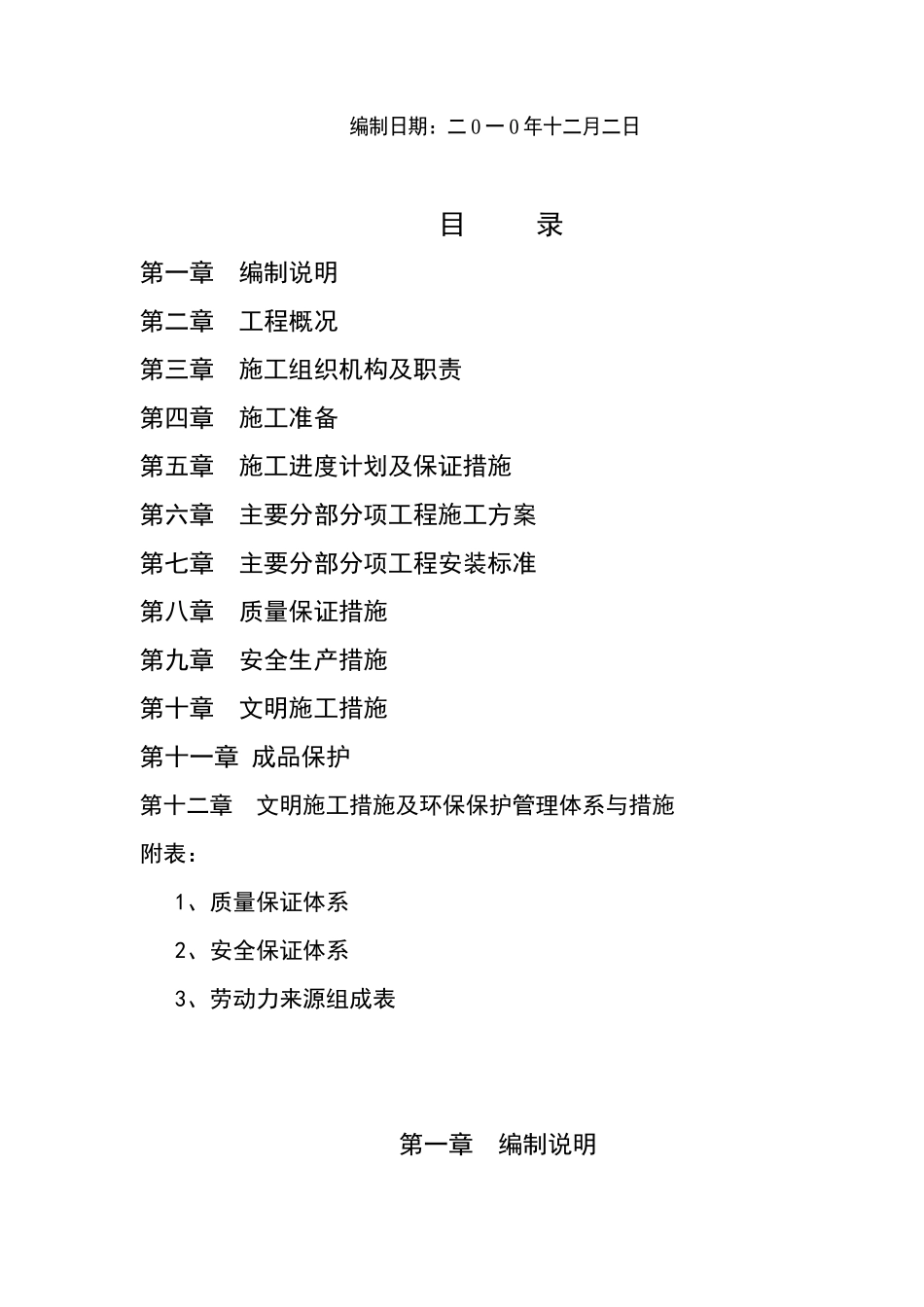

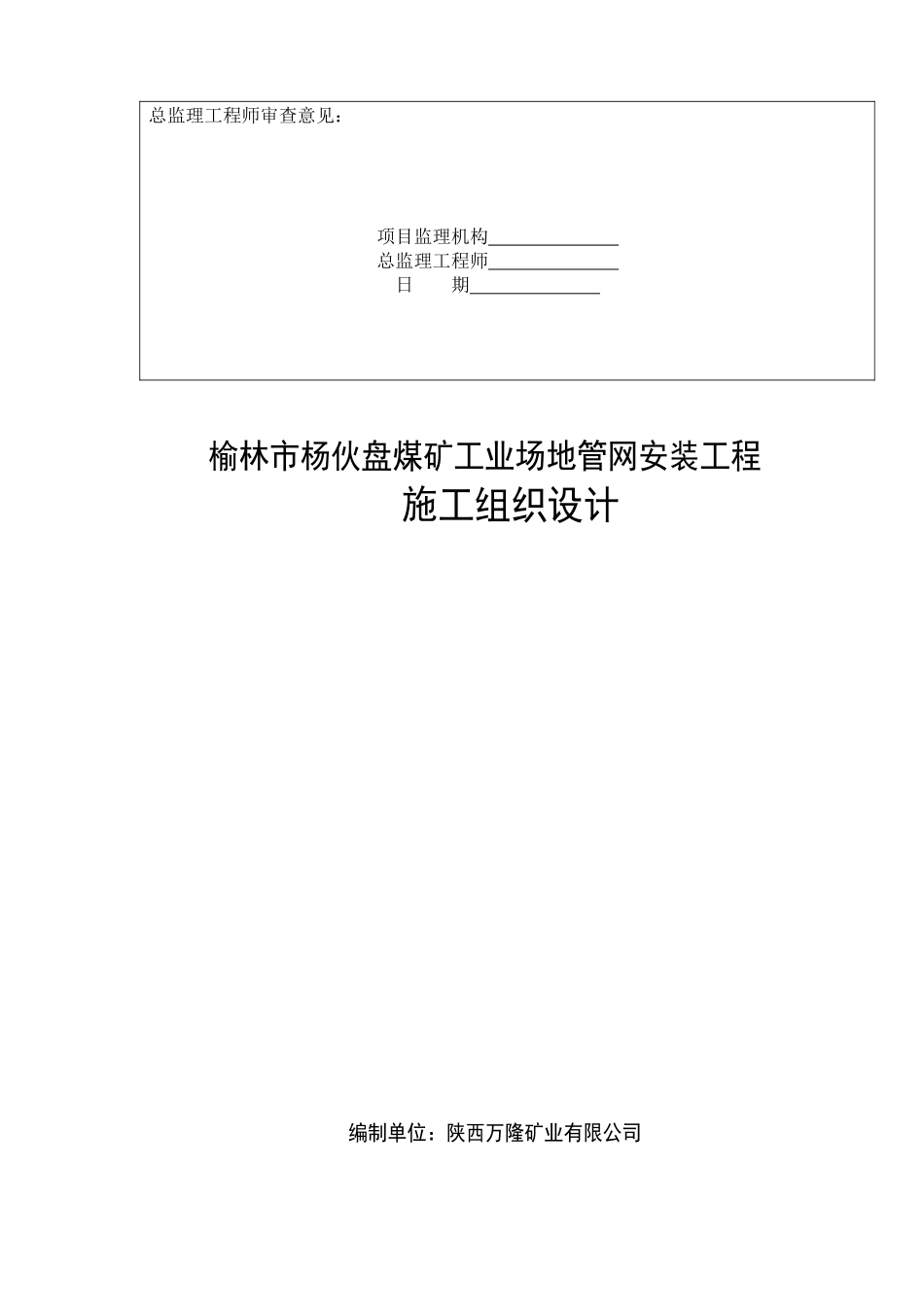

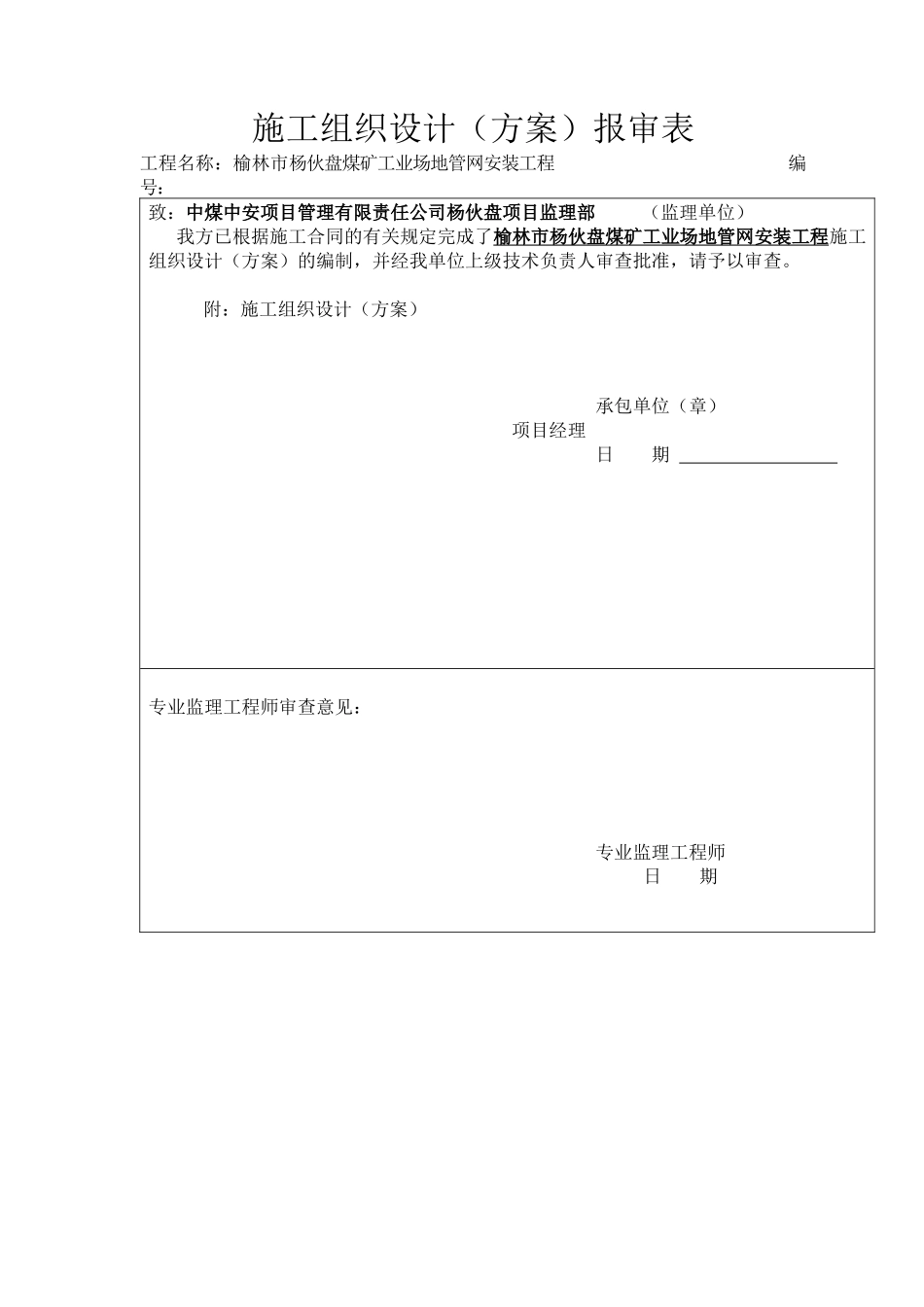

施工组织设计（方案）报审表工程名称：榆林市杨伙盘煤矿工业场地管网安装工程编号：致：中煤中安项目管理有限责任公司杨伙盘项目监理部（监理单位）我方已根据施工合同的有关规定完成了榆林市杨伙盘煤矿工业场地管网安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期榆林市杨伙盘煤矿工业场地管网安装工程施工组织设计编制单位：陕西万隆矿业有限公司编制日期：二0一0年十二月二日目录第一章编制说明第二章工程概况第三章施工组织机构及职责第四章施工准备第五章施工进度计划及保证措施第六章主要分部分项工程施工方案第七章主要分部分项工程安装标准第八章质量保证措施第九章安全生产措施第十章文明施工措施第十一章成品保护第十二章文明施工措施及环保保护管理体系与措施附表：1、质量保证体系2、安全保证体系3、劳动力来源组成表第一章编制说明该施工措施为榆林进出口煤炭公司杨伙盘煤矿管网安装工程提供的施工和管理的技术文件，用以保证该项工程能保质、保期、安全完成。该施工措施编制依据：1、施工设计图。2、国家现行的施工验收规范：工程质量检验评定标准、工艺标准和操作规程。3、国家给水、采暖及消防工程标准图集。4、相关施工工艺及操作规程。5、公司《质量管理手册》和质量体系文件。6、其它有关技术、质量、安全等规定。第二章工程概况该工程是杨伙盘煤矿二期改造建设配套工程，包括工业场区热力管网、给排水管网及消防管网的安装工程。由土建施工、管道安装两项组成。主要工程量：1、工业场地供热管网为蒸汽管网和热水管网。我们主要施工工业场区热力管网，包括去换热站的蒸汽管道沿栈桥、龙门架架空安装，一平台、二平台的所有的蒸汽、回水管道安装。该供热管网采用地沟敷设方式，地沟采用通行及不通行地沟。工业场地内蒸汽管、热水供水回水管及所有架空供热管均保温，地沟内的凝结水管除不通行地沟内的不保温外均保温，保温材料采用岩棉制品，外缠玻璃布保护层，保温结构详见国标08R418-1，保温厚度为50mm，室外架空部分所有管道均为60mm，保温层为复合涂抹外保护层。2、架空敷设管道支座、滑动支座、固定支座均采用国标03R411-1施工。3、室外热力管道地沟施工采用国标03R411—2，室外热力管道安装采用03R411—1。4、管道除安装配件处采用法兰连接外，其余均采用焊接。管道坡度均不小于0.002,余压自流回水坡向疏水自动加压器。管道在保温前必须先清除管子表面脏物及铁锈，后刷樟丹二遍。管道安装完毕后，须进行水压试验，试验压力：蒸汽管及自流凝结水管为0.6MPa，加压凝结水管为0.8MPa，其余管道1.0MPa。5、室外热力网施工、给水施工参见《建筑给排水及采暖工程施工质量验收规范》GB50242—2002。6、给排水工程：给水管道采用涂塑复合钢管，沟槽式卡箍连接。消防管道采用直缝卷焊钢管，焊接。排水管道采用聚乙烯塑钢缠绕排水管，橡胶圈承插连接。7、给排水管道敷设，管顶埋深为1.6m,管道交叉时,按照有压让无压,小管让大管的原则进行调整。重力排水管道在穿越暖沟时，设加大1-2号钢套管。8、各类井的井盖及井座，当位于车行道下，采用重型井盖及井座，位于人行道或无车辆通行地区时，采用轻型井盖及井座。9、热力站、污水处理站管道栈桥的制作、安装5榀及栈桥内管路的安装保温。10、水压试验：生活水源供水管试验压力为1.5MPa，生活及热水给水管的试验压力为0.9MPa，中水回用及污水回用管的试验压力位0.9MPa，消防给水管的试验压力为1.60MPa，管道安装完，必须经过试压合格后，方可按规范要求回填。11、室外地下室消火栓应有直径为100mm和65mm的栓口各一个，并有明显的标志。12、管道防腐：焊接钢管经除锈后，刷防锈底漆一道，环氧煤沥青三道。13、管道保温：局部深埋不足1.6m的有压管道需做保温，给水管保温层采用80mm厚氰聚塑保温，热水管采用80mm厚氰聚塑保温；地沟中的热水管采用80mm厚氰聚塑保温；明装排水铸铁管采用80mm厚氰聚塑保温。第三章施工组织机构及职责1、...
