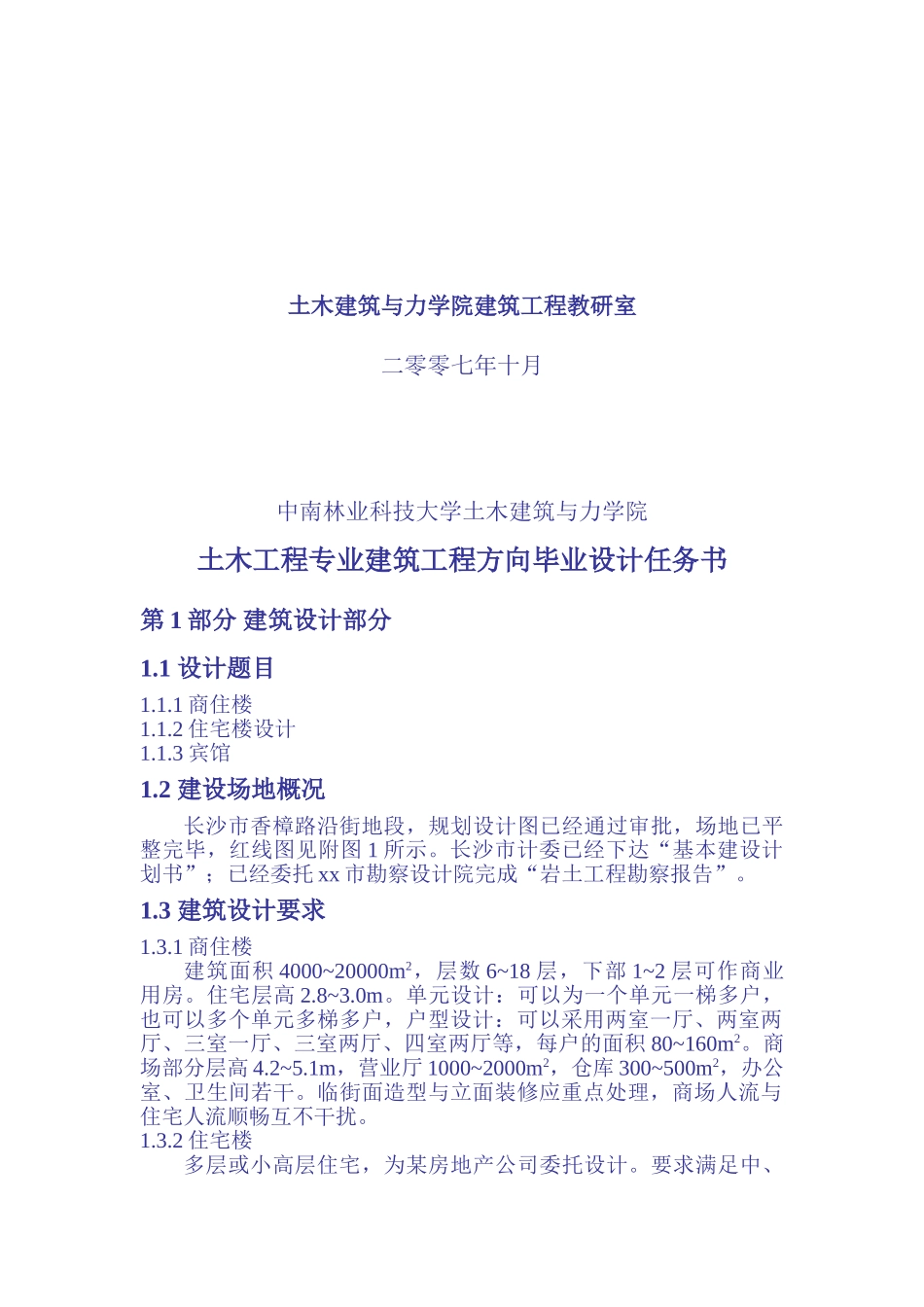

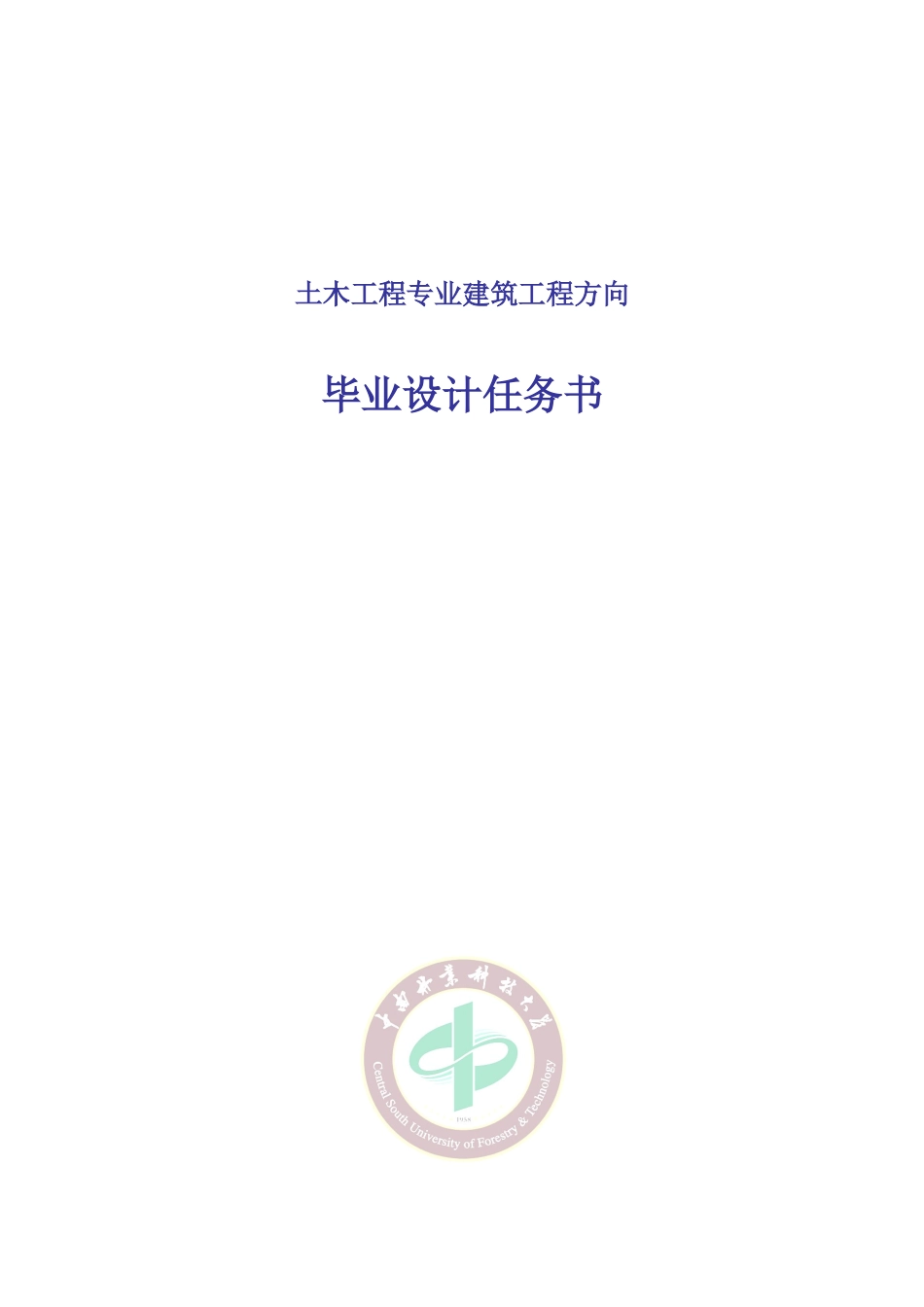

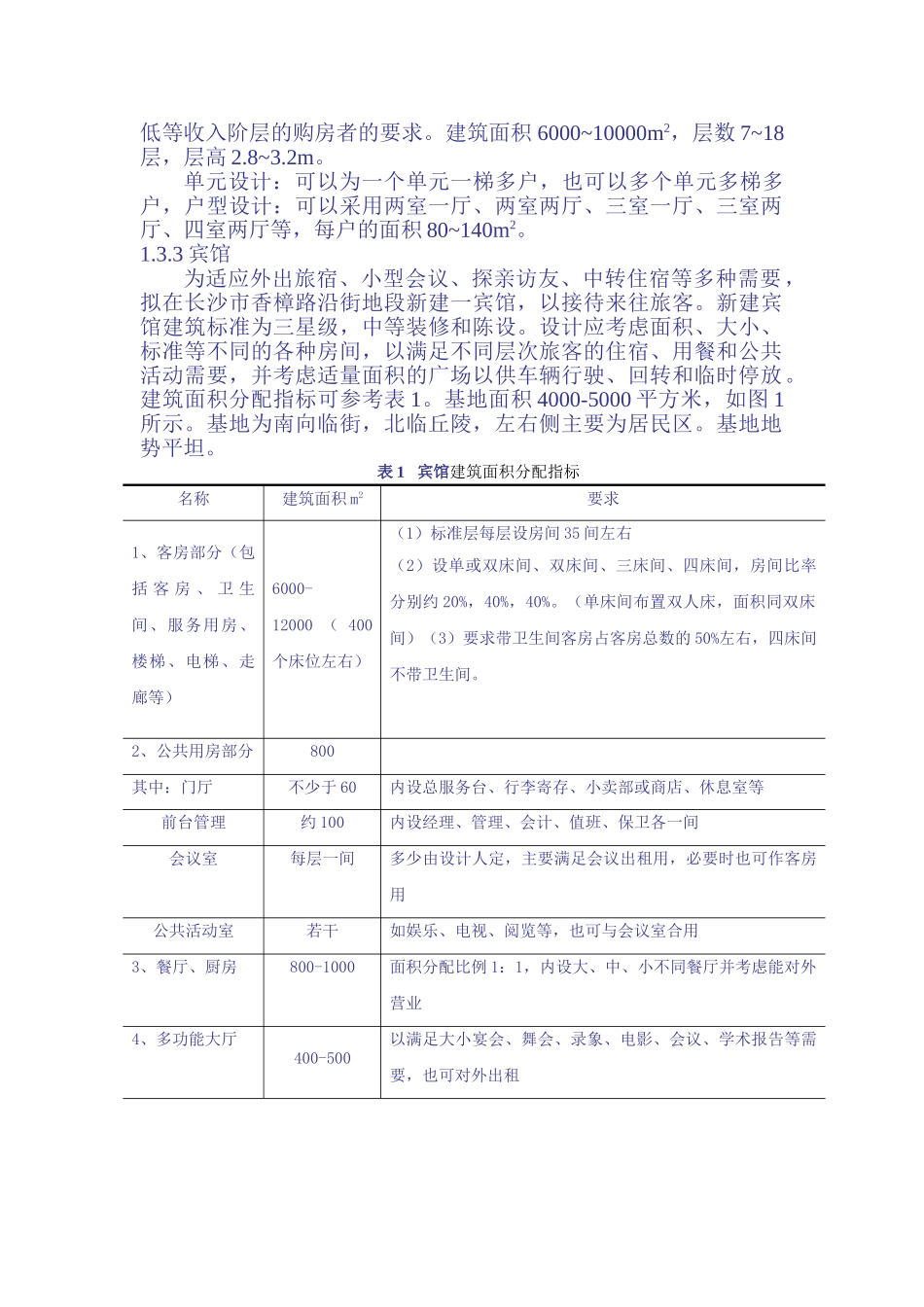

土木工程专业建筑工程方向毕业设计任务书土木建筑与力学院建筑工程教研室二零零七年十月中南林业科技大学土木建筑与力学院土木工程专业建筑工程方向毕业设计任务书第1部分建筑设计部分1.1设计题目1.1.1商住楼1.1.2住宅楼设计1.1.3宾馆1.2建设场地概况长沙市香樟路沿街地段，规划设计图已经通过审批，场地已平整完毕，红线图见附图1所示。长沙市计委已经下达“基本建设计划书”；已经委托xx市勘察设计院完成“岩土工程勘察报告”。1.3建筑设计要求1.3.1商住楼建筑面积4000~20000m2，层数6~18层，下部1~2层可作商业用房。住宅层高2.8~3.0m。单元设计：可以为一个单元一梯多户，也可以多个单元多梯多户，户型设计：可以采用两室一厅、两室两厅、三室一厅、三室两厅、四室两厅等，每户的面积80~160m2。商场部分层高4.2~5.1m，营业厅1000~2000m2，仓库300~500m2，办公室、卫生间若干。临街面造型与立面装修应重点处理，商场人流与住宅人流顺畅互不干扰。1.3.2住宅楼多层或小高层住宅，为某房地产公司委托设计。要求满足中、低等收入阶层的购房者的要求。建筑面积6000~10000m2，层数7~18层，层高2.8~3.2m。单元设计：可以为一个单元一梯多户，也可以多个单元多梯多户，户型设计：可以采用两室一厅、两室两厅、三室一厅、三室两厅、四室两厅等，每户的面积80~140m2。1.3.3宾馆为适应外出旅宿、小型会议、探亲访友、中转住宿等多种需要，拟在长沙市香樟路沿街地段新建一宾馆，以接待来往旅客。新建宾馆建筑标准为三星级，中等装修和陈设。设计应考虑面积、大小、标准等不同的各种房间，以满足不同层次旅客的住宿、用餐和公共活动需要，并考虑适量面积的广场以供车辆行驶、回转和临时停放。建筑面积分配指标可参考表1。基地面积4000-5000平方米，如图1所示。基地为南向临街，北临丘陵，左右侧主要为居民区。基地地势平坦。表1宾馆建筑面积分配指标名称建筑面积m2要求1、客房部分（包括客房、卫生间、服务用房、楼梯、电梯、走廊等）6000-12000（400个床位左右）（1）标准层每层设房间35间左右（2）设单或双床间、双床间、三床间、四床间，房间比率分别约20%，40%，40%。（单床间布置双人床，面积同双床间）（3）要求带卫生间客房占客房总数的50%左右，四床间不带卫生间。2、公共用房部分800其中：门厅不少于60内设总服务台、行李寄存、小卖部或商店、休息室等前台管理约100内设经理、管理、会计、值班、保卫各一间会议室每层一间多少由设计人定，主要满足会议出租用，必要时也可作客房用公共活动室若干如娱乐、电视、阅览等，也可与会议室合用3、餐厅、厨房800-1000面积分配比例1：1，内设大、中、小不同餐厅并考虑能对外营业4、多功能大厅400-500以满足大小宴会、舞会、录象、电影、会议、学术报告等需要，也可对外出租5、其它辅助部分（如行政、后勤生活、车库等）均另设在外，本设计只考虑对总平面布置的影响1.4建筑技术条件1.4.1气象条件1）温度：最热月平均30.1℃，最冷月平均4.2℃，夏季极端最高39.8℃，冬季极端最低-8.5℃。2）相对湿度：最热月平均73%。3）气象条件：全年为偏南风，夏季为西南风，基本风压W0=0.35kN/m2；基本雪压W0=0.4kN/m2。1.4.2工程地质条件1）地形概述：拟建场地地形平缓，地面标高在35.00~56.00m之间。2）场地为II类；浅基：fak=240KPa，ηb=0.3，ηd=1.5。深基础（桩基）：粉质粘土qsa=25kPa；圆砾qpa=2500KPa，qpa=55KPa；强风化泥质板岩qpa=3000KPaqsa=60KPa。中分化岩石qpa=2000KPa，微分化岩石qpa=3500KPa。3）地下水位：浅基地表以下3.0m；桩基地表下4.0m。无侵蚀性。4）抗震设防烈度为7度，设计基本地震加速度值为0.15g，所属的设计地震分组为第一组。或抗震设防烈度为8度，设计基本地震加速度值为0.30g，第一组。以上两情况任选一个。1.4.3材料供应1）材料有建材公司供应，品种齐全。地层名称预制桩钻孔桩沉管灌注桩（夯扩桩）qpa（kPa）qsa（kPa）qpa（kPa）qsa（kPa）qpa（kPa）qsa（kPa）杂填土①杂填土①、素填土②及勘察期间和期后的新填土应考虑负摩阻，负摩阻系数：预制桩、沉管灌注桩取0.40，钻孔桩取0.30素填土②淤泥质粉质粘土③1088粉质粘...
