安装电气预算VIP免费

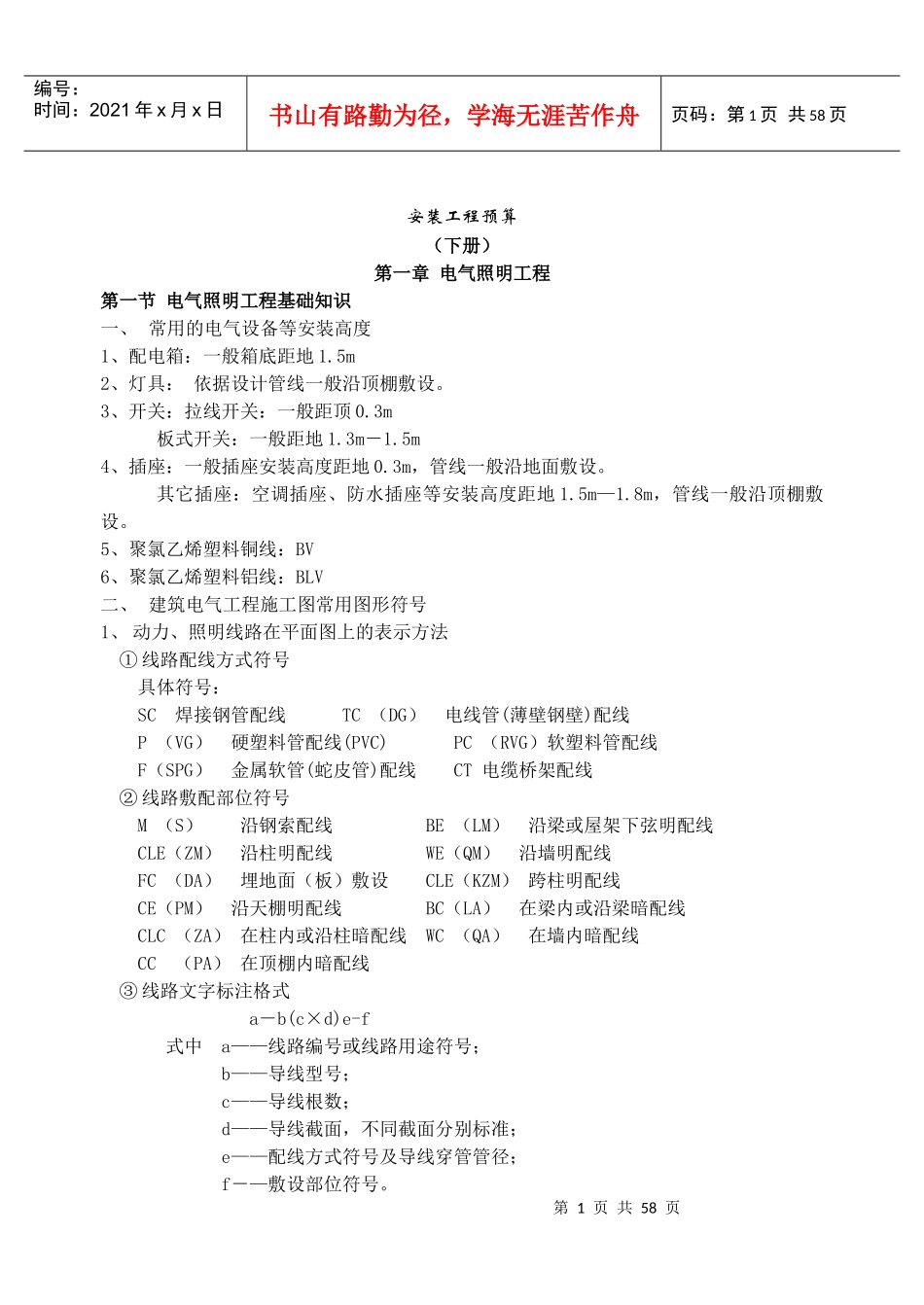

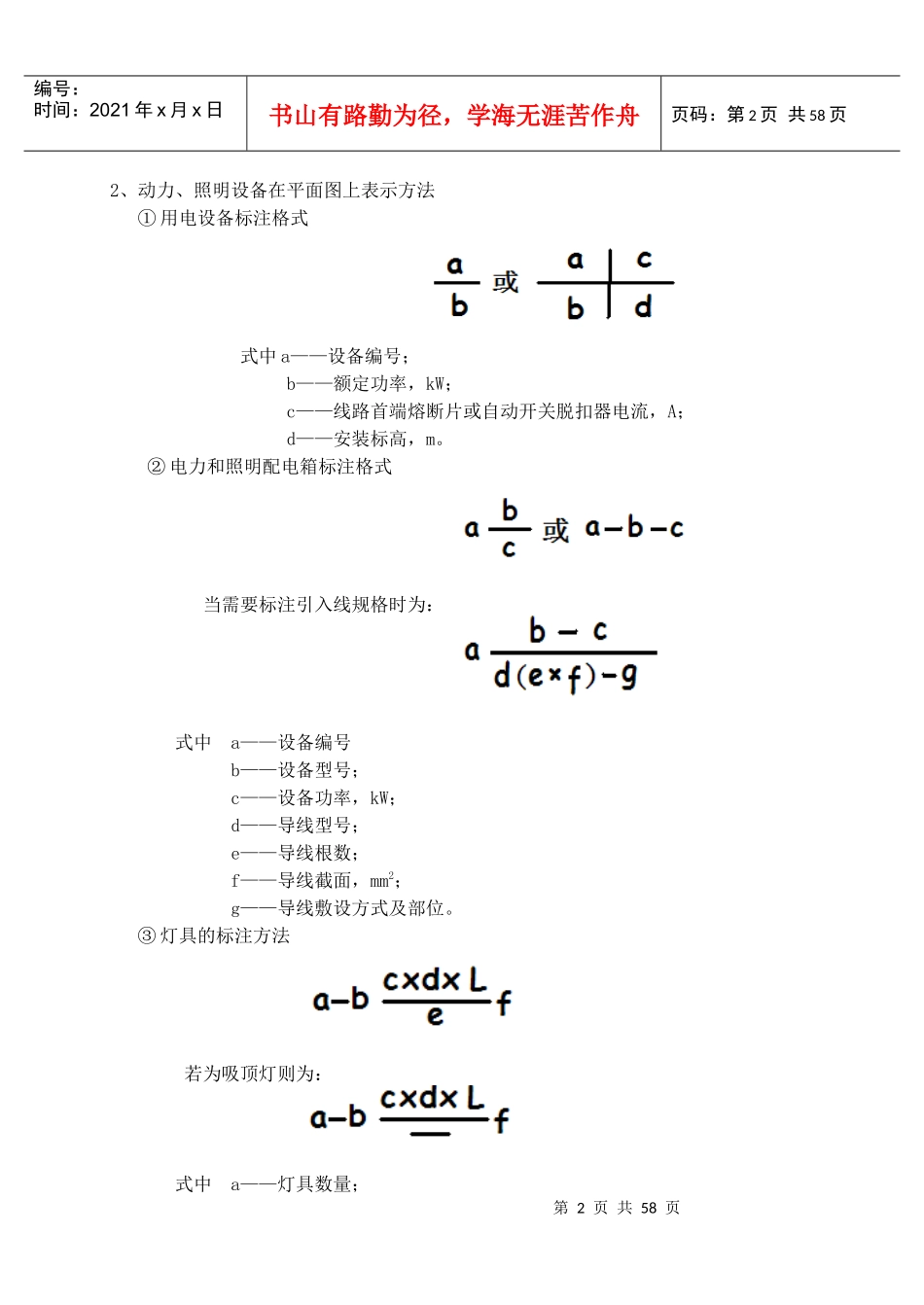

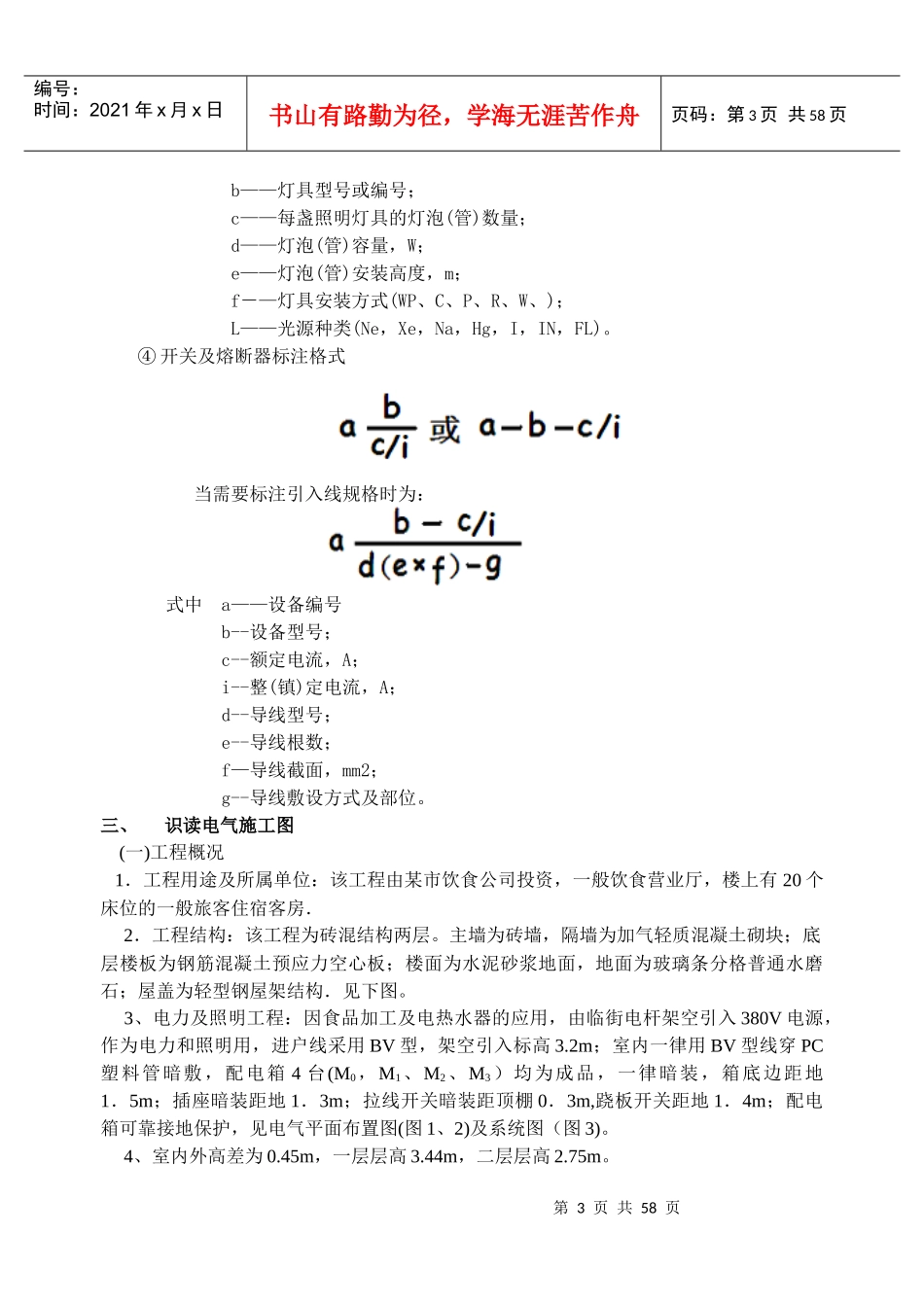

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页安装工程预算（下册）第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC焊接钢管配线TC（DG）电线管(薄壁钢壁)配线P（VG）硬塑料管配线(PVC)PC（RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线CT电缆桥架配线②线路敷配部位符号M（S）沿钢索配线BE（LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线WE（QM）沿墙明配线FC（DA）埋地面（板）敷设CLE（KZM）跨柱明配线CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线CLC（ZA）在柱内或沿柱暗配线WC（QA）在墙内暗配线CC（PA）在顶棚内暗配线③线路文字标注格式a－b(c×d)e-f式中a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A；d——安装标高，m。②电力和照明配电箱标注格式当需要标注引入线规格时为：式中a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm2；g——导线敷设方式及部位。③灯具的标注方法若为吸顶灯则为：式中a——灯具数量；第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W；e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。④开关及熔断器标注格式当需要标注引入线规格时为：式中a——设备编号b--设备型号；c--额定电流，A；i--整(镇)定电流，A；d--导线型号；e--导线根数；f—导线截面，mm2；g--导线敷设方式及部位。三、识读电气施工图(一)工程概况1．工程用途及所属单位：该工程由某市饮食公司投资，一般饮食营业厅，楼上有20个床位的一般旅客住宿客房．2．工程结构：该工程为砖混结构两层。主墙为砖墙，隔墙为加气轻质混凝土砌块；底层楼板为钢筋混凝土预应力空心板；楼面为水泥砂浆地面，地面为玻璃条分格普通水磨石；屋盖为轻型钢屋架结构．见下图。3、电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V电源，作为电力和照明用，进户线采用BV型，架空引入标高3.2m；室内一律用BV型线穿PC塑料管暗敷，配电箱4台(M0，M1、M2、M3）均为成品，一律暗装，箱底边距地1．5m；插座暗装距地1．3m；拉线开关暗装距顶棚0．3m,跷板开关距地1．4m；配电箱可靠接地保护，见电气平面布置图(图1、2)及系统图（图3)。4、室内外高差为0.45m，一层层高3.44m，二层层高2.75m。第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页图1－1电气底层平面图图1－2电气二层平面图第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页图1－3电气系统图各回路配管配线表回路容量（W）配管配线①820BV－2×2.5PC15②595BV－2×2.5PC15③320BV－2×2.5PC15④360BV－2×2.5PC15⑤480BV－2×2.5PC15⑥640BV－2×2.5PC15⑦1000BV－4×2.5PC20识图说明1、根据系统图的连接情况到平面图中找相应的配电箱所在的位置。M0―→一层：M1、M2二层：M32、M0是总配电箱（800×500×200），M1在B轴上①...
