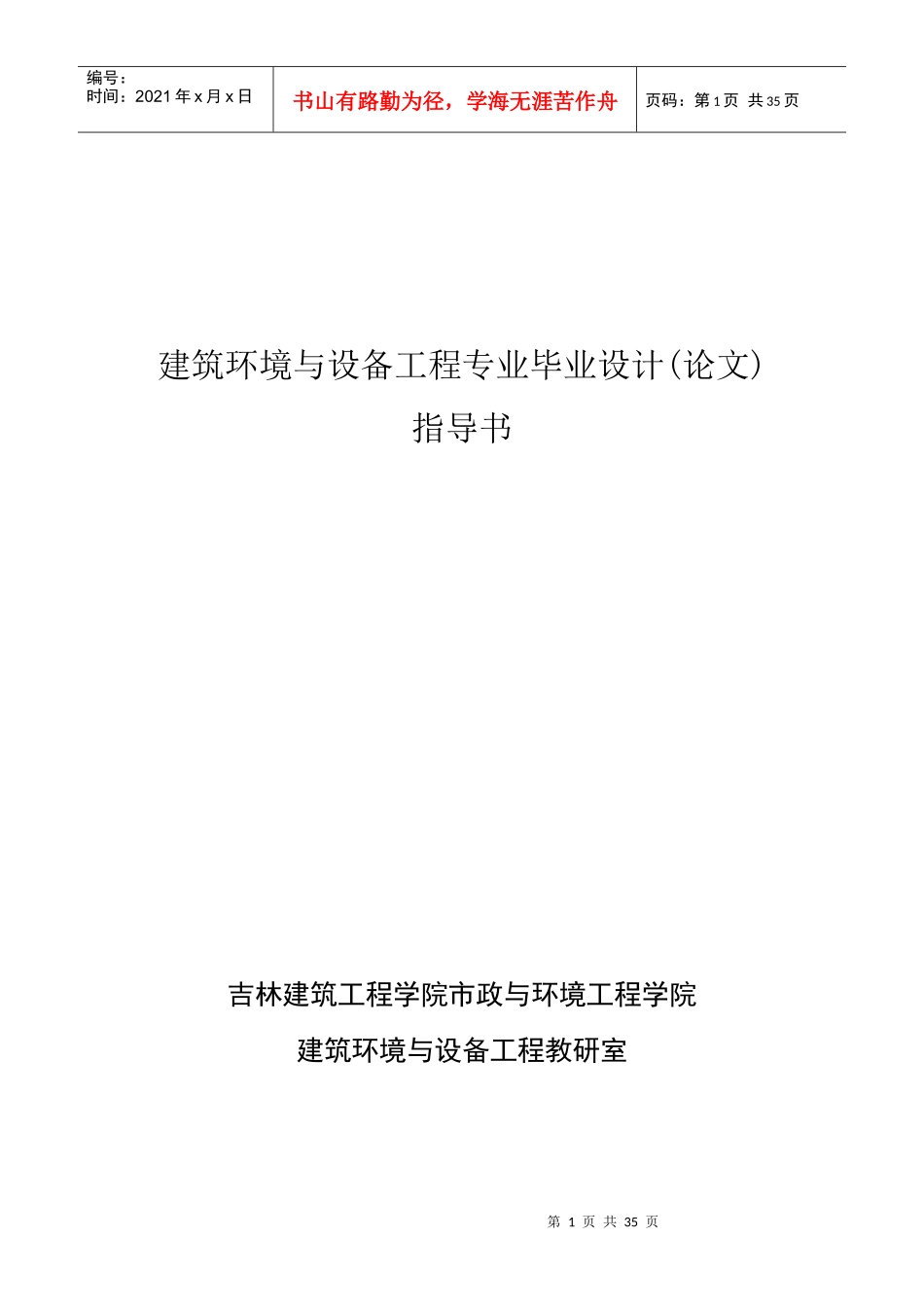

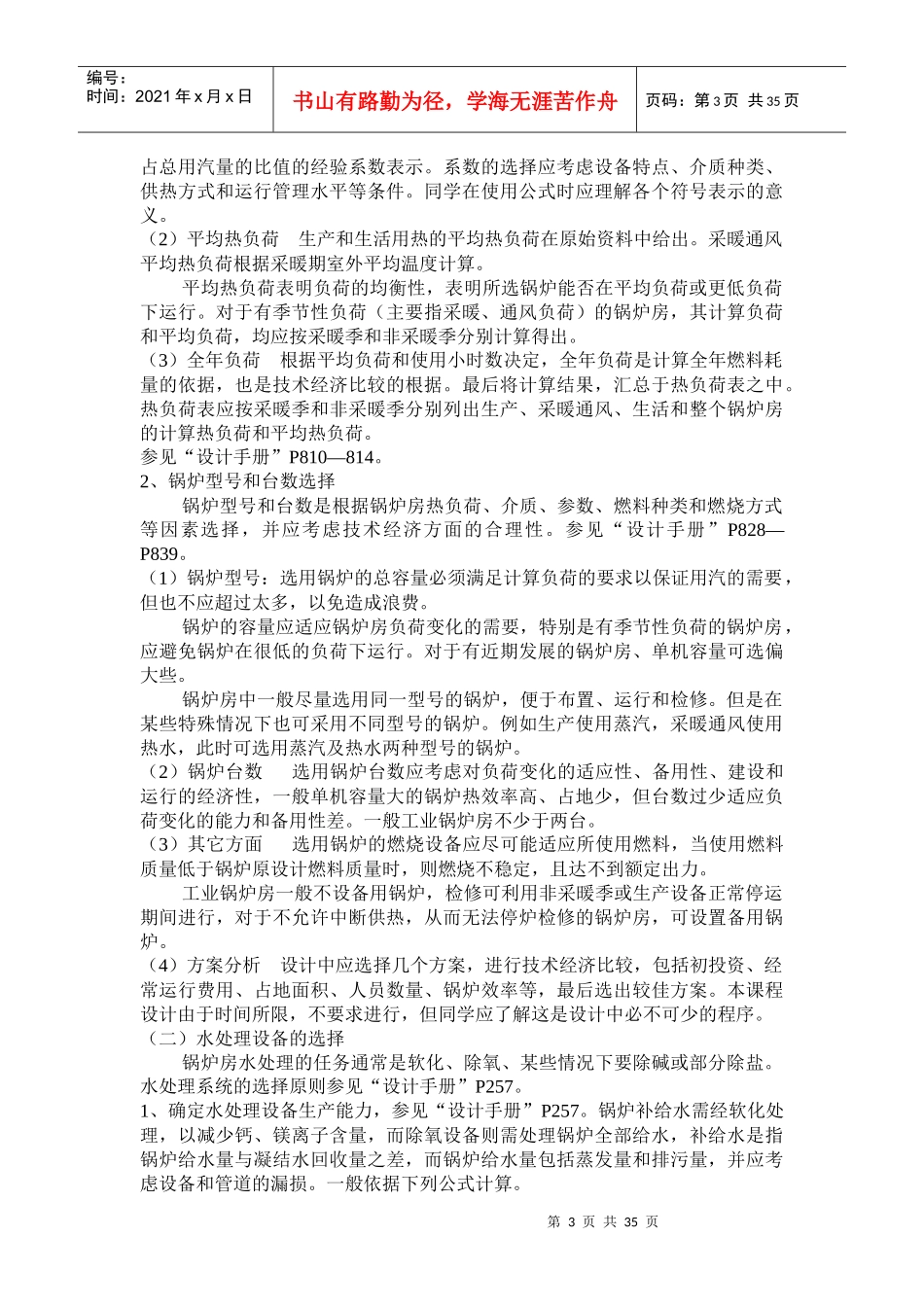

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页建筑环境与设备工程专业毕业设计(论文)指导书吉林建筑工程学院市政与环境工程学院建筑环境与设备工程教研室第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页工业锅炉房毕业设计指导书本指导书是根据任务书的要求，提出了进行锅炉房工业设计的程序、考虑原则。依据，指导学生参考有关资料，学习、运用有关知识去完成这一设计任务。并对设计中应注意的问题及设计要求做简要的说明。一、设计程序1、调查、了解工厂生产工艺的性质对供热的要求，如供热介质的种类、参数、负荷大小等，并了解采暖通风和生活对供热的要求2、搜集各项必需的原始资料3、制订设计方案（1）确定供热介质的种类和参数。（2）选择锅炉的型号和台数。（3）选择锅炉房的辅助设备。（4）确定锅炉房的热力系统，水处理系统、送引风系统及燃料运输系统。（5）提供土建、电气、给水排水、采暖通风等专业所需资料。4、在方案已定，设备落实的基础上进行设计计算5、绘制施工图6、编制设计说明书二、设备的选择计算（一）锅炉型号和台数的选择1、热负荷计算热负荷计算的目的是求出锅炉房的计算热负荷、平均热负荷和全年热负荷，作为锅炉设备选择的依据。（1）计算热负荷计算热负荷是选择锅炉的主要依据。根据各项原始热负荷，考虑同时使用系数、锅炉房自用和热损失系数后得出，参见“设计手册”Ｐ811公式（13—1）。热负荷原始资料中的生产用汽是各种生产设备的铭牌耗量之和；采暖通风用热是指计算温度下采暖通风耗热量；生活用汽是指浴室开水房和食堂等各方面耗汽量之和。由于用汽设备不一定同时使用，而且使用中的各设备也不一定同时出现最大用汽量，因此需要考虑同时使用系数，以使计算热负荷符合实际出现的最大热负荷，依此选择锅炉。这样既能满足实际需求，又避免容量偏大造成浪费。锅炉房内部和蒸汽输送过程中还消耗一部分蒸汽，如汽动泵、蒸汽吹灰、加热给水或燃料用汽、管道散热和漏损等。一般难以计算这些耗热量，通常以第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页占总用汽量的比值的经验系数表示。系数的选择应考虑设备特点、介质种类、供热方式和运行管理水平等条件。同学在使用公式时应理解各个符号表示的意义。（2）平均热负荷生产和生活用热的平均热负荷在原始资料中给出。采暖通风平均热负荷根据采暖期室外平均温度计算。平均热负荷表明负荷的均衡性，表明所选锅炉能否在平均负荷或更低负荷下运行。对于有季节性负荷（主要指采暖、通风负荷）的锅炉房，其计算负荷和平均负荷，均应按采暖季和非采暖季分别计算得出。（3）全年负荷根据平均负荷和使用小时数决定，全年负荷是计算全年燃料耗量的依据，也是技术经济比较的根据。最后将计算结果，汇总于热负荷表之中。热负荷表应按采暖季和非采暖季分别列出生产、采暖通风、生活和整个锅炉房的计算热负荷和平均热负荷。参见“设计手册”P810—814。2、锅炉型号和台数选择锅炉型号和台数是根据锅炉房热负荷、介质、参数、燃料种类和燃烧方式等因素选择，并应考虑技术经济方面的合理性。参见“设计手册”P828—P839。（1）锅炉型号：选用锅炉的总容量必须满足计算负荷的要求以保证用汽的需要，但也不应超过太多，以免造成浪费。锅炉的容量应适应锅炉房负荷变化的需要，特别是有季节性负荷的锅炉房，应避免锅炉在很低的负荷下运行。对于有近期发展的锅炉房、单机容量可选偏大些。锅炉房中一般尽量选用同一型号的锅炉，便于布置、运行和检修。但是在某些特殊情况下也可采用不同型号的锅炉。例如生产使用蒸汽，采暖通风使用热水，此时可选用蒸汽及热水两种型号的锅炉。（2）锅炉台数选用锅炉台数应考虑对负荷变化的适应性、备用性、建设和运行的经济性，一般单机容量大的锅炉热效率高、占地少，但台数过少适应负荷变化的能力和备用性差。一般工业锅炉房不少于两台。（3）其它方面选用锅炉的燃烧设备应尽可能适应所使用燃料，当使用燃料质量低于锅炉原设计燃料质量时，则燃...
