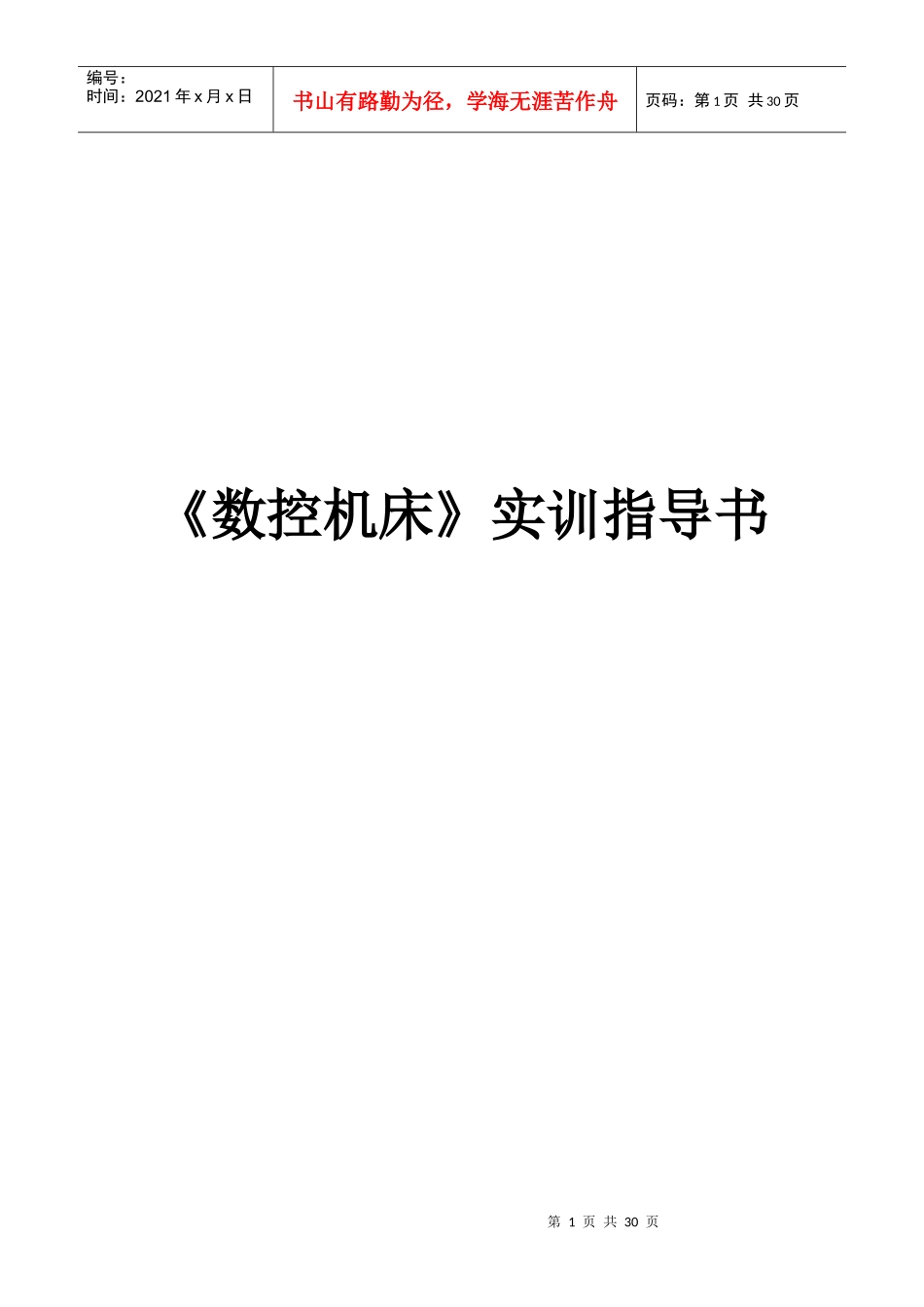

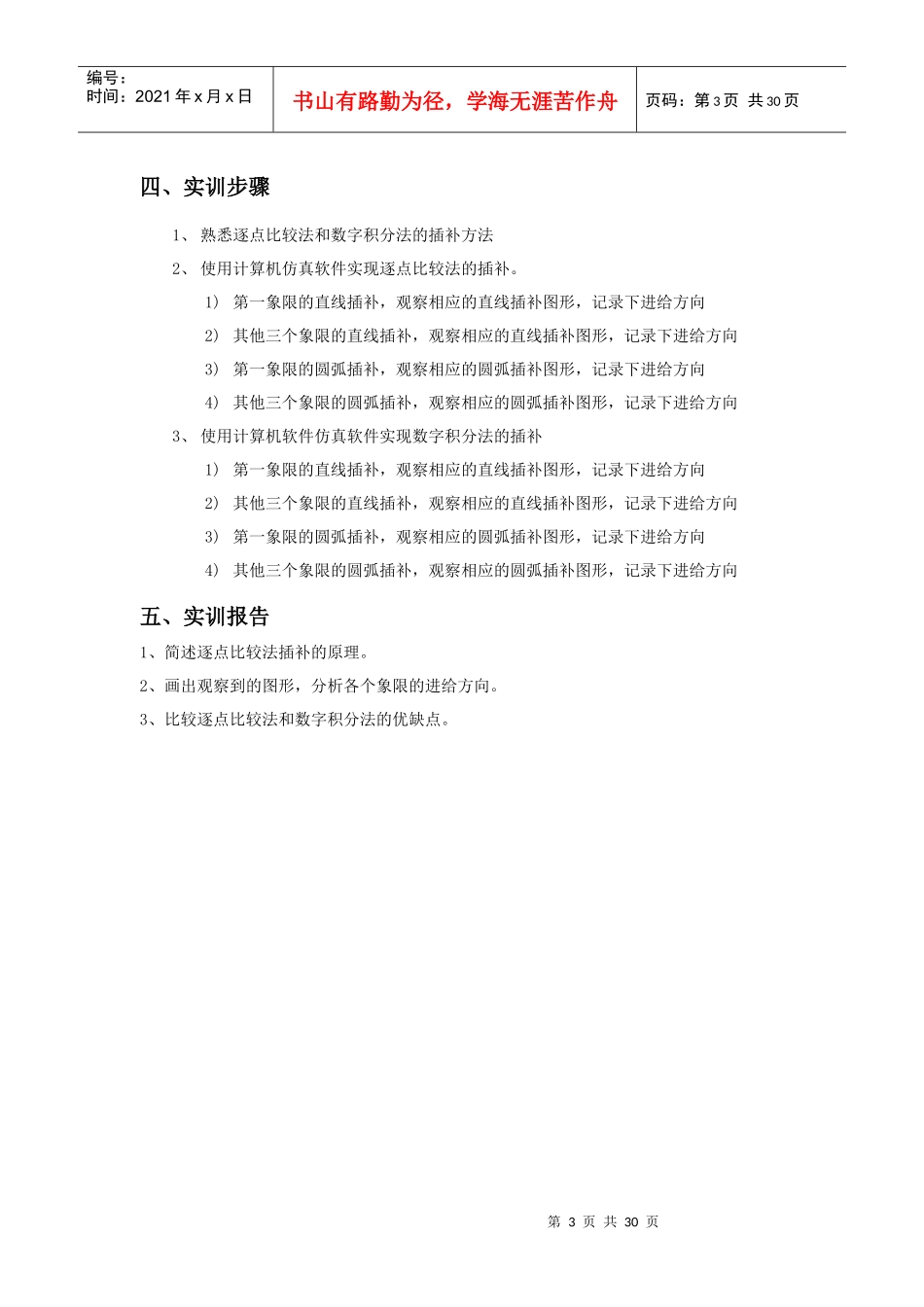

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页《数控机床》实训指导书第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页广东科学技术职业学院机电学院2010年8月实训一数控插补原理一、实训目的与要求（1）、掌握直线和圆弧的插补计算方法；（2）、使用仿真软件实现直线和圆弧插补算法；（3）、了解计算机软件数控的基本知识。二、实训内容本实训学生采用逐点比较法和数字积分法，利用计算机仿真软件实现直线和圆弧插补计算方法及其轨迹仿真。实训分为计算机软件实现分析、实验报告撰写2个部分。每一部分既有指导老师的讲解，又有现场实践指导。让学生通过此实训，扎实掌握数控机床的插补原理与插补实现过程。具体内容如下：输入/输出数据内容，不同加工起点坐标处理，不同象限逐点比较法插补的方法，不同象限数字积分法插补的方法。三、实验仪器与设备1、PC机2、计算机仿真软件第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页四、实训步骤1、熟悉逐点比较法和数字积分法的插补方法2、使用计算机仿真软件实现逐点比较法的插补。1)第一象限的直线插补，观察相应的直线插补图形，记录下进给方向2)其他三个象限的直线插补，观察相应的直线插补图形，记录下进给方向3)第一象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向4)其他三个象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向3、使用计算机软件仿真软件实现数字积分法的插补1)第一象限的直线插补，观察相应的直线插补图形，记录下进给方向2)其他三个象限的直线插补，观察相应的直线插补图形，记录下进给方向3)第一象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向4)其他三个象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向五、实训报告1、简述逐点比较法插补的原理。2、画出观察到的图形，分析各个象限的进给方向。3、比较逐点比较法和数字积分法的优缺点。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页实训二数控车床结构与传动认识实训一、实训目的（1）、通过对数控车床整机的观察，初步建立认识数控机床的一般方法。（2）、通过对数控车床主要部件结构的观察分析，认识数控机床的布局、典型结构及数控车床主要部件的功能及工作运动。（3）、了解机床主轴传动系统和进给传动系统的组成及特点。二、实训内容（1）、认识机床的主要组成部分，熟悉机床的操纵系统。（2）、了解机床的工艺范围及其主要技术规格。（3）、了解数控机床的布局，基本组成及其功用。观察机床主要部件结构。三、实训仪器与设备（1）、数控车床四、实训步骤（1）、观察数控车床整机。了解数控车床的控制系统、床身组件、主轴箱、床鞍、刀架、尾座及防护罩等组成部件。（2）、认识主轴箱，观察主传动组成，分析工作原理及控制方式。观察其内部构造，主轴锥孔锥度、轴承的安装位置等，分析结构特点。（3）、认识X、Z向运动部件，观察进给传动的组成，分析工作原理及控制方式。观察进给机构丝杠丝母副的结构和工作特点，判断丝杠丝母副的循环方式，观察机床导轨副的结构和工作特点。（4）、认识回转刀架，了解使用方法，分析工作原理。（5）、认识尾座，了解使用方法，分析工作原理。五、注意事项（1）、要注意人身及设备的安全。关闭电源后，方可观察机床内部结构。（2）、操作应符合基本操作规范。第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页（3）、实训完毕后，要注意清理现场，清洁机床，对机床的主轴、导轨、丝杠丝母副及时润滑。六、实训报告（1）、观察数控机床与普通机床在性能上有什么不同？（2）、数控机床为了保证达到高性能在结构上采取了哪些措施？（3）、与普通车床比较，数控车床在结构上有哪些特点？第7页共30页第6页共30页编号：时间：2021年x月x日书山...
