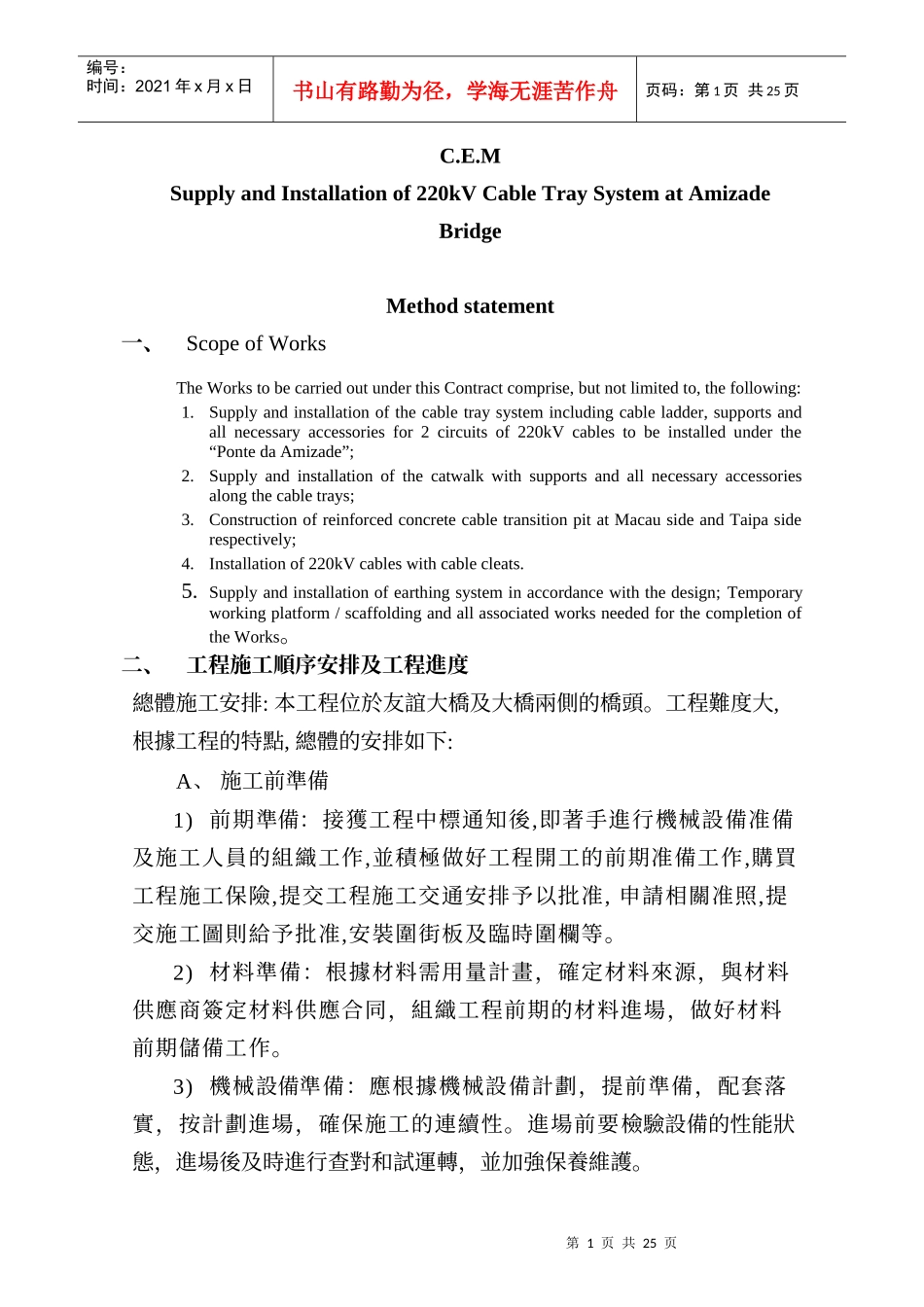

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页C.E.MSupplyandInstallationof220kVCableTraySystematAmizadeBridgeMethodstatement一、ScopeofWorksTheWorkstobecarriedoutunderthisContractcomprise,butnotlimitedto,thefollowing:1.Supplyandinstallationofthecabletraysystemincludingcableladder,supportsandallnecessaryaccessoriesfor2circuitsof220kVcablestobeinstalledunderthe“PontedaAmizade”;2.Supplyandinstallationofthecatwalkwithsupportsandallnecessaryaccessoriesalongthecabletrays;3.ConstructionofreinforcedconcretecabletransitionpitatMacausideandTaipasiderespectively;4.Installationof220kVcableswithcablecleats.5.Supplyandinstallationofearthingsysteminaccordancewiththedesign;Temporaryworkingplatform/scaffoldingandallassociatedworksneededforthecompletionoftheWorks。二、工程施工順序安排及工程進度總體施工安排:本工程位於友誼大橋及大橋兩側的橋頭。工程難度大,根據工程的特點,總體的安排如下:A、施工前準備1)前期準備：接獲工程中標通知後,即著手進行機械設備准備及施工人員的組織工作,並積極做好工程開工的前期准備工作,購買工程施工保險,提交工程施工交通安排予以批准,申請相關准照,提交施工圖則給予批准,安裝圍街板及臨時圍欄等。2)材料準備：根據材料需用量計畫，確定材料來源，與材料供應商簽定材料供應合同，組織工程前期的材料進場，做好材料前期儲備工作。3)機械設備準備：應根據機械設備計劃，提前準備，配套落實，按計劃進場，確保施工的連續性。進場前要檢驗設備的性能狀態，進場後及時進行查對和試運轉，並加強保養維護。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页4)勞動力準備：i本工程的施工隊伍由我司有同類工程施工經驗的專業隊伍及包判商組成。並根據施工進度計劃和工程量情況編制勞動力計劃，落實施工隊伍及分判商。ii進場前，須進行安全，文明施工和環境保護等方面的培訓。B、測量放線:測量確定工程的施工範圍及對工程範圍內的現有地形進行測量。提交實際地形標高,報經業主或其代表確認,確保工程施工位置凖確無誤。C、橋頭過度井施工。D、安裝臨時施工平台E、線槽的制作及安裝。F、安裝線夾。G、安裝220KV電纜。H、安裝接地。I、拆除臨時工作平台。上述不同工種工作的施工相對獨立又互相聯系,各工程均需按工種的先後順序循環推進進行施工,保證各工種不停工,不中斷,必要時應增加人力及機械設備,以加快工程進度,確保工程按時完成。工程施工進度及各工種的配合詳見施工進度表、材料供應表及人力配備表。工程施工均按土地工務運輸局工程師及稽查人員或其代表的指示及要求按質、按量進行。三、工程主要施工方法1.微型鑽孔樁工程施工第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页A、工程概述：本工程計劃於過度井基礎位置上施作Ø273之鑽孔樁，鋼套管之外徑為Ø273mm，樁孔內置放6支Y40鋼筋，並以>35MPa之非收縮水泥漿進行灌注。按照設計，鑽孔樁之數量為12支，預計每支樁深約為50m。B、鑽孔程序在鑽孔開始前，必須先行再次核實鑽孔樁之位置是否位置正確無誤。然後把履帶式鑽樁機移至樁孔之位置，並隨即利用平水尺或角度器把鑽樁機調較至垂直角度，於鑽孔期間仍需不時重覆地監察著鑽孔之角度，以避免造成過大之偏差及影響工程之質素。待鑽孔機完成調較角度之後，隨即以全套管通方法貫穿樁孔位置之泥土或散石層，並把鋼套管鑽進至設計之土層深度。當鑽至原有基岩面標高時，會以一套直身鑽頭(D.T.H.)Ⅲ，繼續鑽掘至第級基岩，嵌岩之深度不少於3m。於鑽孔時，會輔以穩定壓力之清水作為開孔之沖涮劑，以便貫穿現有之土層及石層，並籍此避免石粉飄揚之情況。待樁孔完成後，將會利用壓縮風把鑽孔內之石屑、石粉及泥碎等作出初步清理，然後才把所有鑽桿及鑽頭等抽出及拆除。C、鋼筋籠的製作及安裝所有基礎樁之鋼筋籠製作工序安排在工地現場進行，並且會嚴格地按照施工圖紙...
