单项工程安全技术措施详述VIP免费

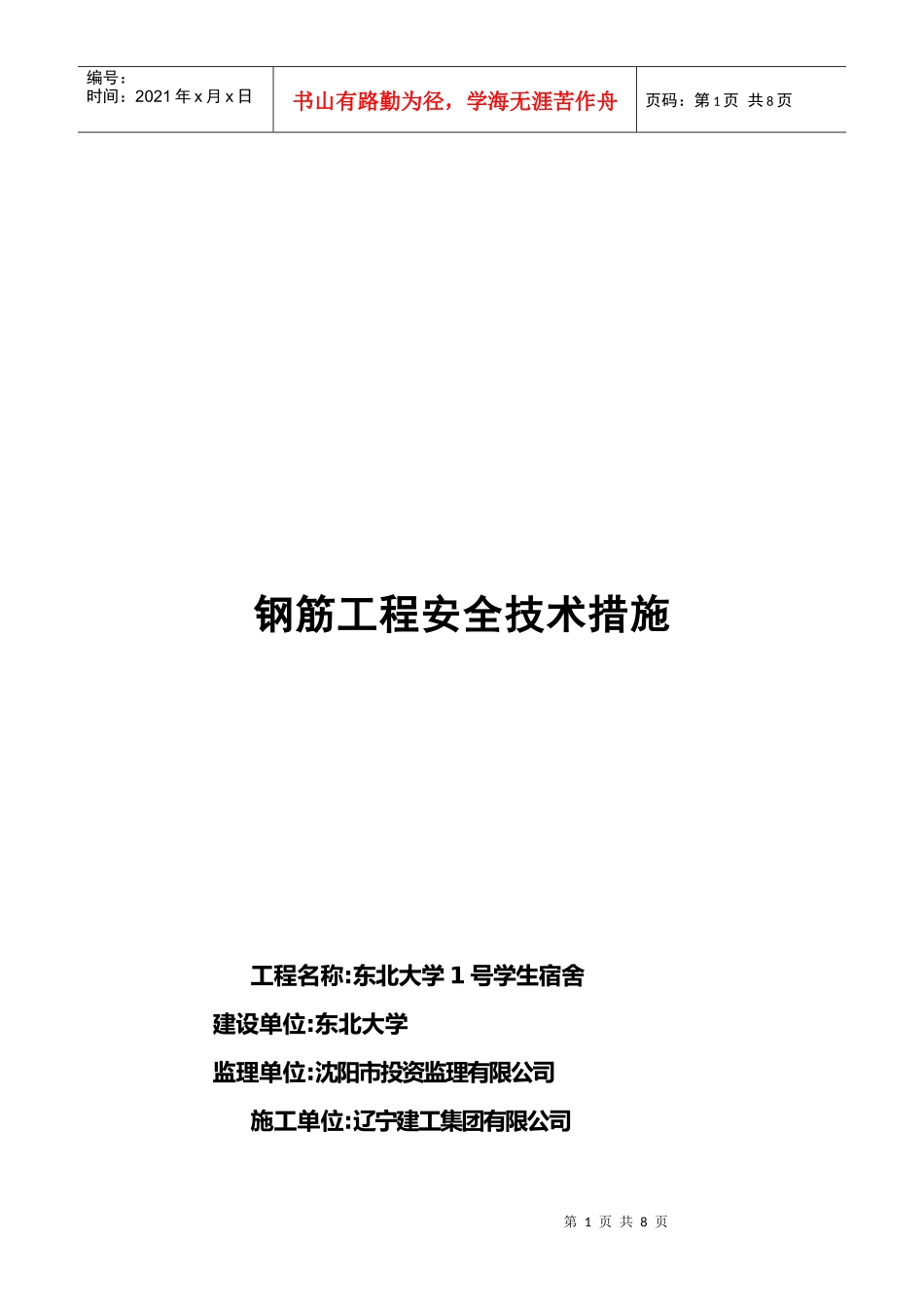

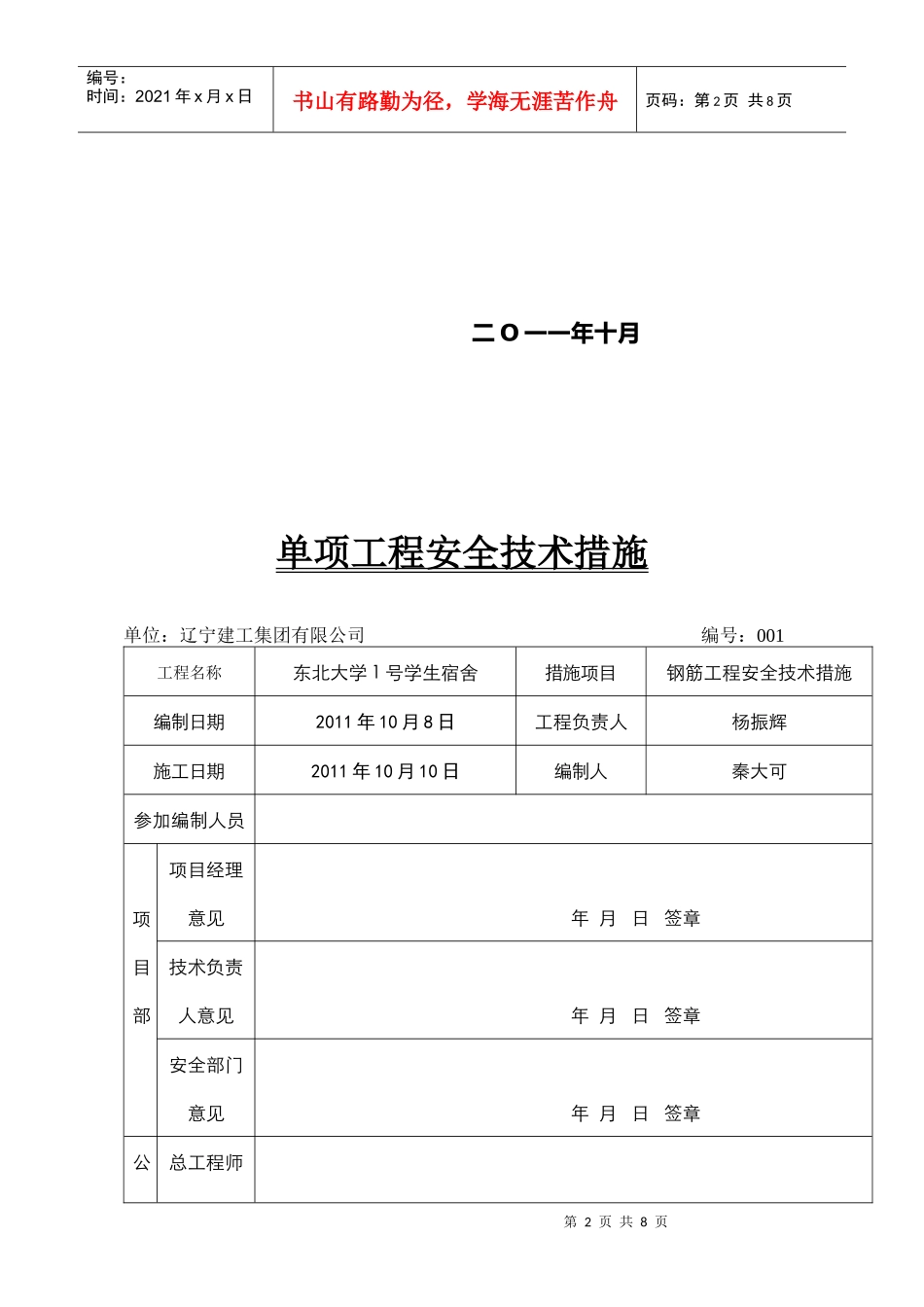

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页钢筋工程安全技术措施工程名称:东北大学1号学生宿舍建设单位:东北大学监理单位:沈阳市投资监理有限公司施工单位:辽宁建工集团有限公司第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二O一一年十月单项工程安全技术措施单位：辽宁建工集团有限公司编号：001工程名称东北大学1号学生宿舍措施项目钢筋工程安全技术措施编制日期2011年10月8日工程负责人杨振辉施工日期2011年10月10日编制人秦大可参加编制人员项目部项目经理意见年月日签章技术负责人意见年月日签章安全部门意见年月日签章公总工程师第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页司意见年月日签章技术部门意见年月日签章安全负责人意见年月日签章监理总监意见年月日签章交底人签章被交底人签章注：单项工程安全技术措施只适用于一般工程的施工指导。一、编制依据本方案东北大学1#学生宿舍楼钢筋工程施工方案，依据本工程结构和建筑施工图、相关施工验收规范及本工程施工组织设计进行编制。二、建筑概况东北大学1号学生宿舍工程位于沈阳市和平区三巷11号，东北大学院内。建设单位为东北大学，设计单位为东北大学设计研究院有限公司。本工程为6层砖混结构，建筑面积为18325.3m2，基础为钻孔压灌桩基础，地下室面积为地下292.6m2，建筑高度为20.55m，层高为3.2m。平面设计型式为“E”字形地下室外墙为420厚，内墙为250厚，地上1—6层外墙为夹心墙，外叶墙240厚，内叶墙120厚，中间为60厚挤塑板（18Kg/m3），内墙为240厚,屋面为150厚岩棉保温板。地下室顶板为180厚，地下室夹层板为150厚，地上楼板为120厚。三、施工准备（一）作业条件1、核对钢筋品种、级别、规格、形状、尺寸、数量、位置是否与设计图纸及加工配料单相同。2、弹好标高水平线及构造柱的外皮线。3、构造柱钢筋绑扎前，柱板施工缝己处理完毕，柱筋调整完毕并办理完隐检手续。（二）材质要求1、钢筋：应有产品合格证、出厂检测报告和进场复验报告。钢筋应无老锈及油污。2、绑丝：可采用20～22#铁丝或火烧丝(根据钢筋的规格确定)。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3、控制混凝土保护层用的塑料卡子、塑料垫块应有足够的承载强度，塑料垫块的规格尺寸根据钢筋的直径和设计的钢筋混凝土保护层厚度确定(或现场预制水泥砂浆保护层垫块)。（三）施工机具钢筋弯曲机、卷扬机、钢筋切断机、钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷、粉笔、尺子等。四、质量要求（一）钢筋原材料及钢筋加工工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。（二）钢筋安装工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。项序检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第5.4.1条2机械连接和焊接接头的力学性能第5.4.2条3受力钢筋的品种、级别和数量第5.5.1条一般项目1接头位置和数量第5.4.3条2机械连接、焊接的外观质量第5.4.4条3机械连接、焊接的接头面积百分率第5.4.5条4绑扎搭接接头面积百分率和搭接长度第5.4.6条附录B±5搭接长度范围内的箍筋第5.4.7条6钢筋绑扎钢筋网长宽±10mm网眼尺寸±20mm项序检查项目允许偏差或允许值主控项目1力学性能检验第5.2.1条2抗震用钢筋强度实测值第5.2.2条3化学成分等专项检验第5.2.3条4受力钢筋的弯钩和弯折第5.3.1条5箍筋弯钩形式第5.3.1条一般项目1外观质量第5.2.4条2钢筋调直第5.3.3条3钢筋加工的形状、尺寸±10mm±20mm±5mm第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页安装允许偏差绑扎钢筋骨架长±10mm宽、高±5mm受力钢筋间距±10mm排距±5mm保护层厚度基础±10mm柱、梁±5mm板、墙、壳±3mm绑扎箍筋、横向钢筋间距±20mm钢筋弯起点位置20mm预埋件中心线位置5mm水平高差+3,0mm五、工艺流程（一）构造柱钢筋绑扎加工构造柱钢筋→施工缝混凝土表面凿毛、修整底层伸出...
