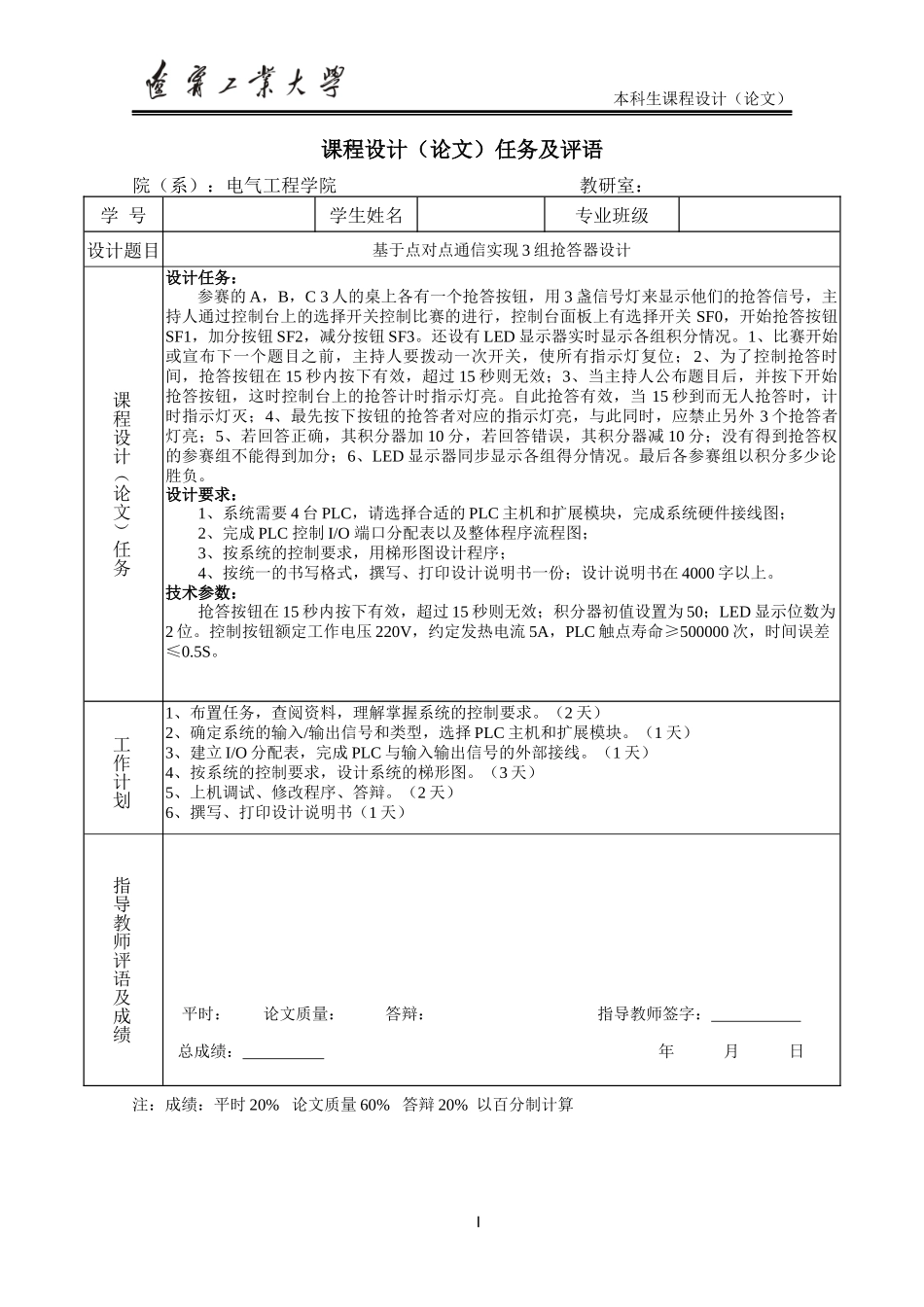

辽宁工业大学PLC技术及应用课程设计（论文）题目：基于点对点通信实现3组抢答器设计院（系）：电气工程学院专业班级：学号：学生姓名：指导教师：本科生课程设计（论文）起止时间：2本科生课程设计（论文）课程设计（论文）任务及评语院（系）：电气工程学院教研室：注：成绩：平时20%论文质量60%答辩20%以百分制计算学号学生姓名专业班级设计题目基于点对点通信实现3组抢答器设计课程设计（论文）任务设计任务：参赛的A，B，C3人的桌上各有一个抢答按钮，用3盏信号灯来显示他们的抢答信号，主持人通过控制台上的选择开关控制比赛的进行，控制台面板上有选择开关SF0，开始抢答按钮SF1，加分按钮SF2，减分按钮SF3。还设有LED显示器实时显示各组积分情况。1、比赛开始或宣布下一个题目之前，主持人要拨动一次开关，使所有指示灯复位；2、为了控制抢答时间，抢答按钮在15秒内按下有效，超过15秒则无效；3、当主持人公布题目后，并按下开始抢答按钮，这时控制台上的抢答计时指示灯亮。自此抢答有效，当15秒到而无人抢答时，计时指示灯灭；4、最先按下按钮的抢答者对应的指示灯亮，与此同时，应禁止另外3个抢答者灯亮；5、若回答正确，其积分器加10分，若回答错误，其积分器减10分；没有得到抢答权的参赛组不能得到加分；6、LED显示器同步显示各组得分情况。最后各参赛组以积分多少论胜负。设计要求：1、系统需要4台PLC，请选择合适的PLC主机和扩展模块，完成系统硬件接线图；2、完成PLC控制I/O端口分配表以及整体程序流程图；3、按系统的控制要求，用梯形图设计程序；4、按统一的书写格式，撰写、打印设计说明书一份；设计说明书在4000字以上。技术参数：抢答按钮在15秒内按下有效，超过15秒则无效；积分器初值设置为50；LED显示位数为2位。控制按钮额定工作电压220V，约定发热电流5A，PLC触点寿命≥500000次，时间误差≤0.5S。工作计划1、布置任务，查阅资料，理解掌握系统的控制要求。（2天）2、确定系统的输入/输出信号和类型，选择PLC主机和扩展模块。（1天）3、建立I/O分配表，完成PLC与输入输出信号的外部接线。（1天）4、按系统的控制要求，设计系统的梯形图。（3天）5、上机调试、修改程序、答辩。（2天）6、撰写、打印设计说明书（1天）指导教师评语及成绩平时：论文质量：答辩：指导教师签字：总成绩：年月日I本科生课程设计（论文）摘要目前市场上的大多数的所谓智能抢答器多是早期设计型号，功能不全，大多只是带有抢答锁定的单一功能。而目前最近采用的一批抢答器型号，技术上也是越来越成熟，一般采用模拟电路或者数字电路控制，或者是模数结合的控制形式目前比较先进的抢答器一般都具有倒计时、定时、自动（手动）复位、LED数码管显示、按键发光等多种复合功能。而我们都知道越是功能繁杂，工艺要求越是高，成本高，损坏检修难度也相对比较困难。基于市场上抢答器的这一情况，要想改变这样的这样的一个现状，必须化繁为简，节约成本，提高准确率，而以PLC作为其核心部件来进行逻辑控制及信号的产生，用这一手段来达到最快最准最简的目的。本次设计的抢答器具备通信能力，各从站能与主站进行通信；它还具有显示单元，能将各参赛队的积分值进行实时显示，并且将工作在交流电源下的按钮与PLC主机进行了隔离，更加安全。它功能更强，性能更高，编程语言多样化，抗干扰能力尤为强大，可靠性大为提高。使这套系统具备易用性和实用性。本次设计的基于PPI通信的三路抢答器具备了任务要求功能，能够运用在各种竞赛的场合，由于PLC的成本问题，本次设计的抢答器优异的抗干扰能力和出众的稳定性适合应用在可靠性要求极高的场合，例如军工航天等场合。为人们的日常生活带来了方便，更为社会创造了价值。关键词：抢答器；PLC；PPI通信II本科生课程设计（论文）目录第1章绪论1第2章方案论证.............................................................................................32.1系统分析.................................................................................................32.2I/O分析................................................................
