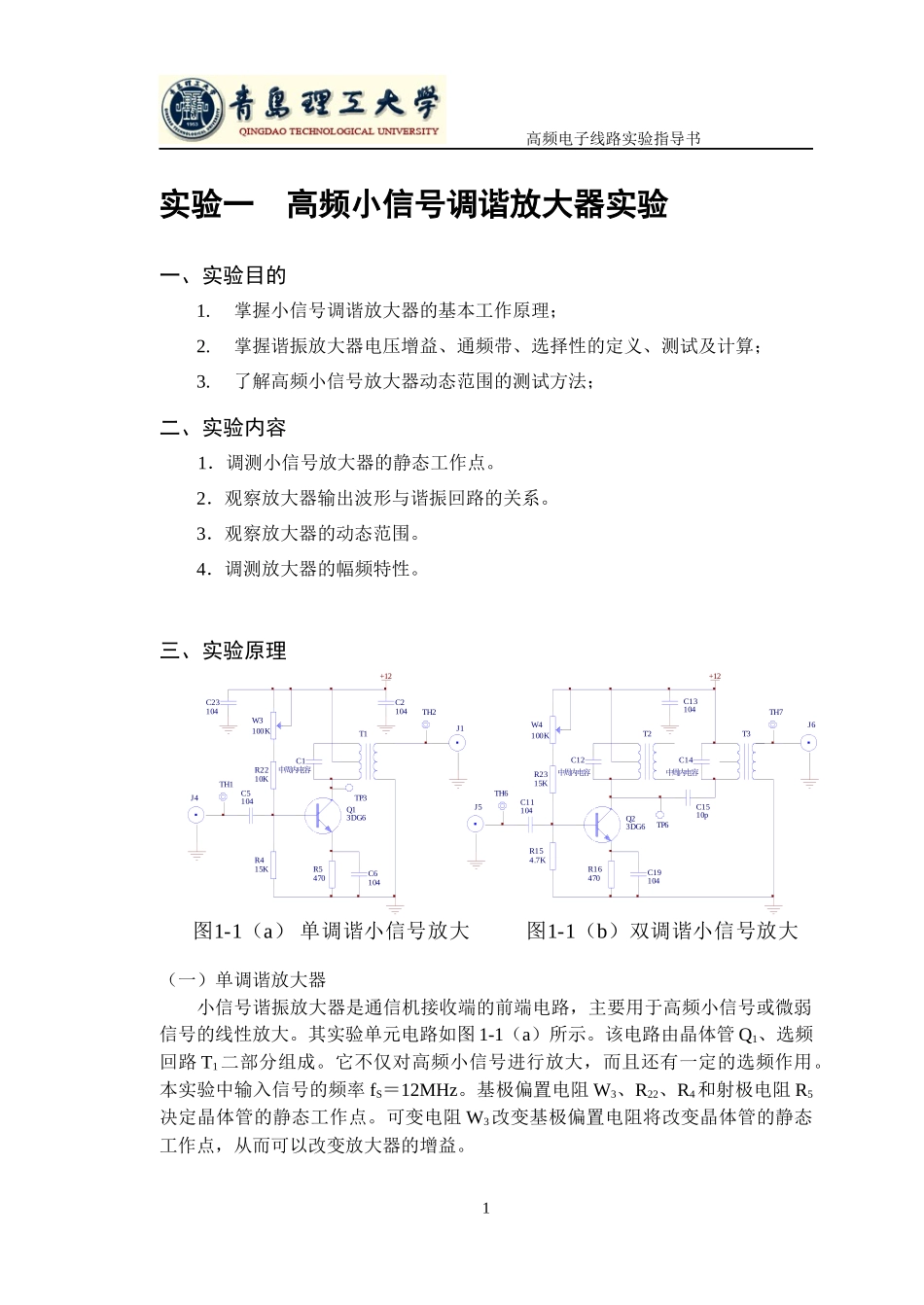

高频电子线路实验指导书（南京恒顿）通信与电子工程学院信息与通信工程中心2007年9月高频电子线路实验指导书实验一高频小信号调谐放大器实验一、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频小信号放大器动态范围的测试方法；二、实验内容1．调测小信号放大器的静态工作点。2．观察放大器输出波形与谐振回路的关系。3．观察放大器的动态范围。4．调测放大器的幅频特性。三、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。其实验单元电路如图1-1（a）所示。该电路由晶体管Q1、选频回路T1二部分组成。它不仅对高频小信号进行放大，而且还有一定的选频作用。本实验中输入信号的频率fS＝12MHz。基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。J6J5J4J1+12+121-1a图（）单调谐小信号放大1-1b图（）双调谐小信号放大R415KR5470R154.7KR16470C2104C6104C1中周内电容C5104C11104C19104C12中周内电容C1510pC13104C14中周内电容Q13DG6Q23DG6TH1TH2TH6TH7T3T2T1TP6TP3C23104W3100KW4100KR2210KR2315K1高频电子线路实验指导书表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数Av0，放大器的通频带BW及选择性（通常用矩形系数Kr0.1来表示）等。放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-1（a）所示电路（也是以下各项指标所对应电路），f0的表达式为f0=12π√LCΣ式中，L为调谐回路电感线圈的电感量；CΣ为调谐回路的总电容，CΣ的表达式为CΣ=C+P12Coe+P22Cie式中，Coe为晶体管的输出电容；Cie为晶体管的输入电容；P1为初级线圈抽头系数；P2为次级线圈抽头系数。谐振频率f0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f0。2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数AV0称为调谐放大器的电压放大倍数。AV0的表达式为AV0=−v0vi=−p1p2yfegΣ=−p1p2yfep12goe+p22gie+G式中，gΣ为谐振回路谐振时的总电导。要注意的是yfe本身也是一个复数，所以谐振时输出电压V0与输入电压Vi相位差不是180º而是为180º+Φfe。AV0的测量方法是：在谐振回路已处于谐振状态时，用高频电压表测量图1-1（a）中输出信号V0及输入信号Vi的大小，则电压放大倍数AV0由下式计算：AV0=V0/Vi或AV0=20lg(V0/Vi)dB3.通频带由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数AV下降到谐振电压放大倍数AV0的0.707倍时所对应的频率偏移称为放大器的通频带BW，其表达式为2Hf高频电子线路实验指导书BW=2f△0.7=f0/QL式中，QL为谐振回路的有载品质因数。分析表明，放大器的谐振电压放大倍数AV0与通频带BW的关系为AV0⋅BW=|yfe|2πCΣ上式说明，当晶体管选定即yfe确定，且回路总电容CΣ为定值时谐振电压放大倍数AV0与通频带BW的乘积为一常数。这与低频放大器中的增益带宽积为一常数的概念是相同的。通频带BW的测量方法：是通过测量放大器的谐振曲线来求通频带。测量方法可以是扫频法，也可以是逐点法。逐点法的测量步骤是：先调谐放大器的谐振回路使其谐振，记下此时的谐振频率f0及电压放大倍数AV0然后改变高频信号发生器的频率（保持其输出电压VS不变），并测出对应的电压放大倍数AV0。由于回路失谐后电压放大倍数下降，所以放大器的谐振曲线如图1-2所示。可得：BW=fH−fL=2Δf0.7通频带越宽放大器的电压放大倍数越小。要想得到一定宽度的通频宽，同时又能提高放大器的电压增益，除了选用yfe较大的晶体管外，还应尽量减小调谐回路的总电容量CΣ。如果放大器只用来放大来自接收天线的某一固定频率的微弱信号，则可减小通频带，尽量提高放大器的增益。（二）双调谐放大器（选做）双调谐放大器具有频带较宽、选择性较好的优点。双调谐回路...
