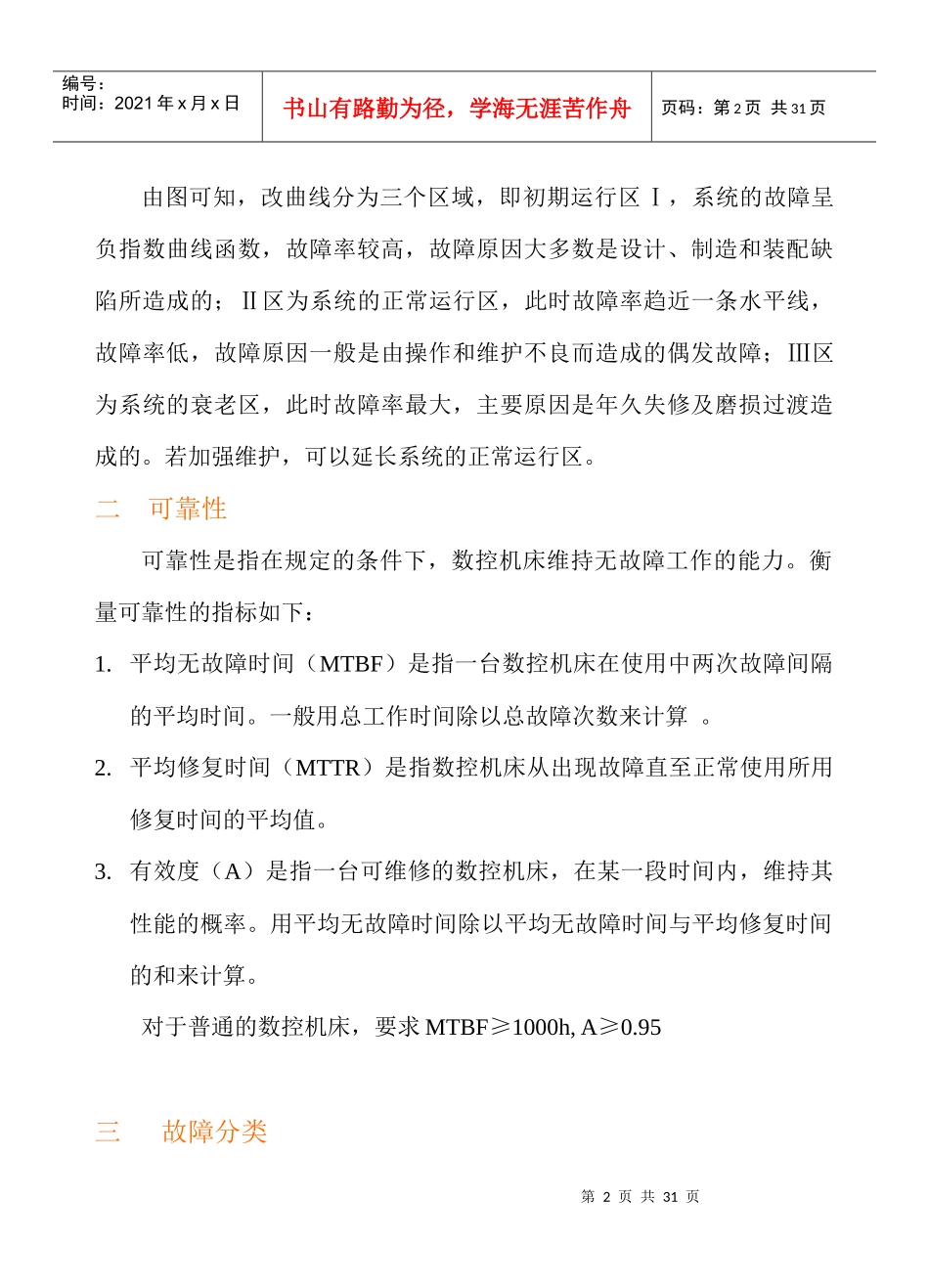

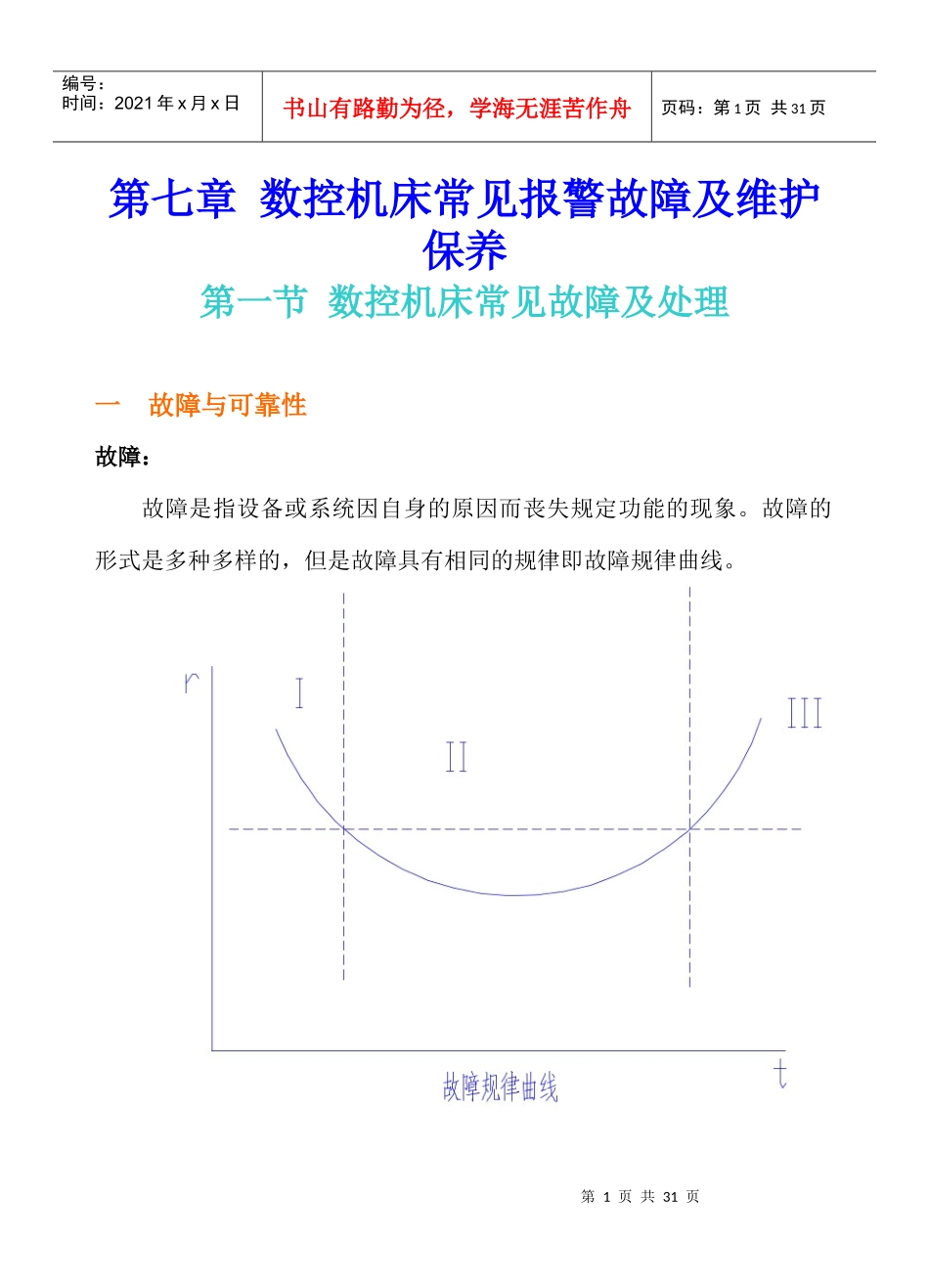

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第七章数控机床常见报警故障及维护保养第一节数控机床常见故障及处理一故障与可靠性故障：故障是指设备或系统因自身的原因而丧失规定功能的现象。故障的形式是多种多样的，但是故障具有相同的规律即故障规律曲线。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页由图可知，改曲线分为三个区域，即初期运行区Ⅰ，系统的故障呈负指数曲线函数，故障率较高，故障原因大多数是设计、制造和装配缺陷所造成的；Ⅱ区为系统的正常运行区，此时故障率趋近一条水平线，故障率低，故障原因一般是由操作和维护不良而造成的偶发故障；Ⅲ区为系统的衰老区，此时故障率最大，主要原因是年久失修及磨损过渡造成的。若加强维护，可以延长系统的正常运行区。二可靠性可靠性是指在规定的条件下，数控机床维持无故障工作的能力。衡量可靠性的指标如下：1.平均无故障时间（MTBF）是指一台数控机床在使用中两次故障间隔的平均时间。一般用总工作时间除以总故障次数来计算。2.平均修复时间（MTTR）是指数控机床从出现故障直至正常使用所用修复时间的平均值。3.有效度（A）是指一台可维修的数控机床，在某一段时间内，维持其性能的概率。用平均无故障时间除以平均无故障时间与平均修复时间的和来计算。对于普通的数控机床，要求MTBF≥1000h,A≥0.95三故障分类第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页数控机床的常见故障按故障性质、产生原因分为一下几类。1系统性故障和随机性故障以故障出现的必然性和偶然性，将故障分为系统性故障和随机性故障。系统性故障是指机床或数控系统部分在一定的条件下必然出现的故障。随机性故障是指偶然出现的故障。一般随机性故障往往是由于机械结构的局部松动、错位、控制系统中的元器件出现工作特性飘移，机床电气元件可靠性下降等原因造成。这类故障在同样的条件下只偶然出现一两次，需要反复试验和综合判断才能排除。2有诊断显示故障和无诊断显示故障以故障出现时有无自诊断显示，将故障分为有诊断显示故障和无诊断显示故障。目前数控机床配置的数控系统都有自诊断功能，日本FANUC公司和德国SIEMENS公司的数控系统都具有几百条报警信号。有诊断显示的故障一般都与控制部分有关，根据报警内容，较容易找到故障原因。有时一些故障虽有诊断显示，但却是由其他原因引起的。例如由刀库运动误差造成的换刀位置不到位，机械手取刀时中途卡死，故障报警显示却是机械手换刀位置开关未压合，这时应对刀库的定位误差进行调整而不是调整机械手的位置开关。这类报警显示提供了分析造成故障原因的线索。无诊断显示的故障，往往机床停在某一位置不能动，甚至手柄操作也失灵，维修人员只能根据出现故障前后的现象来分析判第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页断，排除故障的难度较大。3破坏性故障和非破坏性故障以故障有无破坏性将故障分为破坏性故障和非破坏性故障。对于破坏性故障如伺服系统失控造成撞车、短路等，维修难度大、有一定的危险，修后不允许重演这类现象。非破坏性故障可经多次反复试验直至排除，不会对机床造成损害。4机床运动特性故障这类故障发生后，机床照常运行，也没有任何报警显示，但加工出的工件不合格。针对这些故障，必须在检测仪器配合下，对机械、控制系统、伺服系统等采取综合措施。5硬件故障和软件故障以发生故障的部位分为硬件故障和软件故障。硬件故障只要通过更换某些元器件即可排除。而软件故障时因程序编制错误造成，通过修改程序内容或修订机床参数就可排除。四故障诊断及处理的基本原则数控机床的大部分故障都以综合故障形式出现，判断与处理原则如下：1调查故障现场第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页机床故障发生后，维修人员首先向操作者了解机床在什么情况下出现故障，故障现象如何，操作者采取了什么措施。仔细观察数控...
