斜拉索施工方案(DOC32页)VIP免费

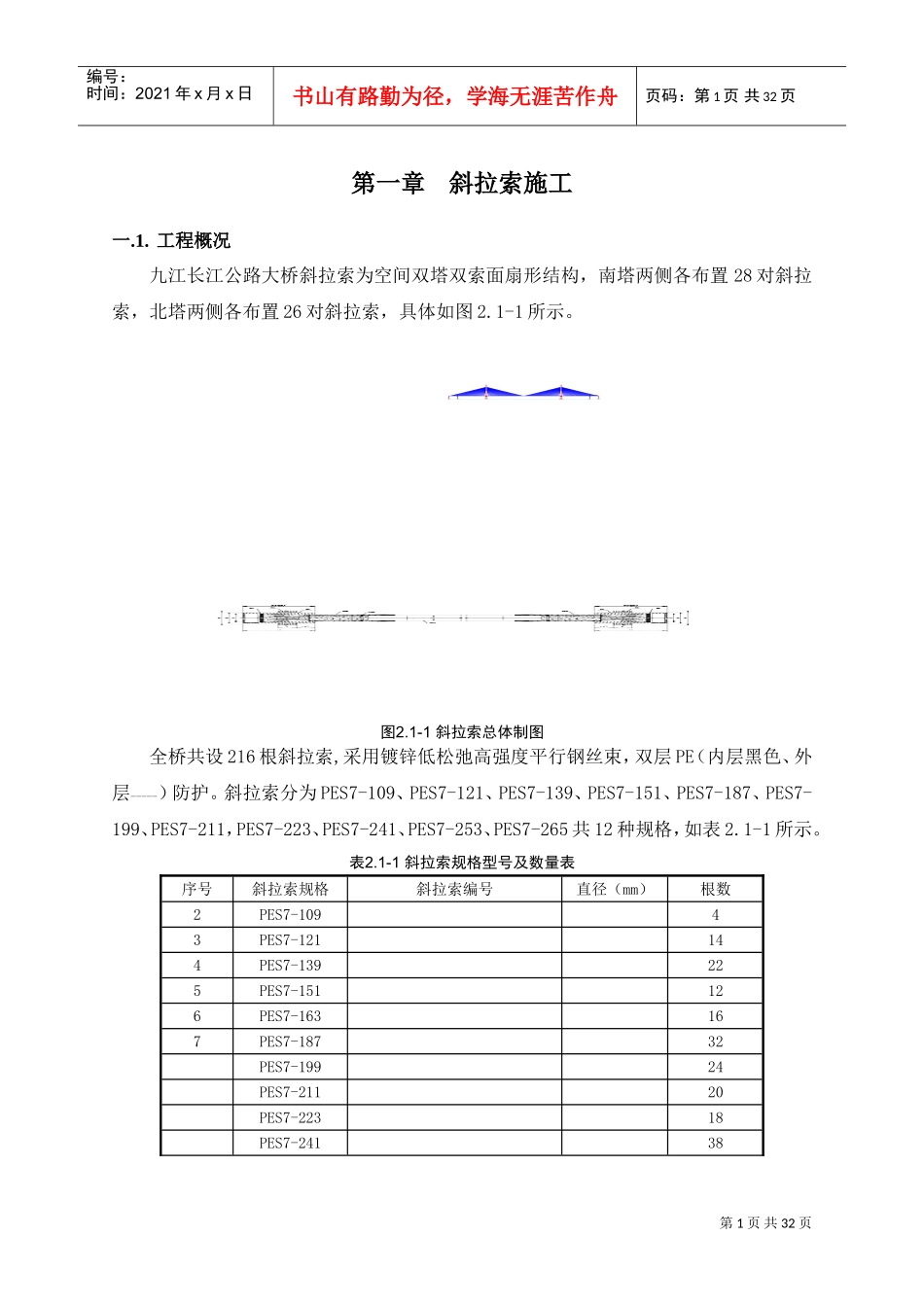

斜拉索施工方案(DOC32页)_第1页
1/32

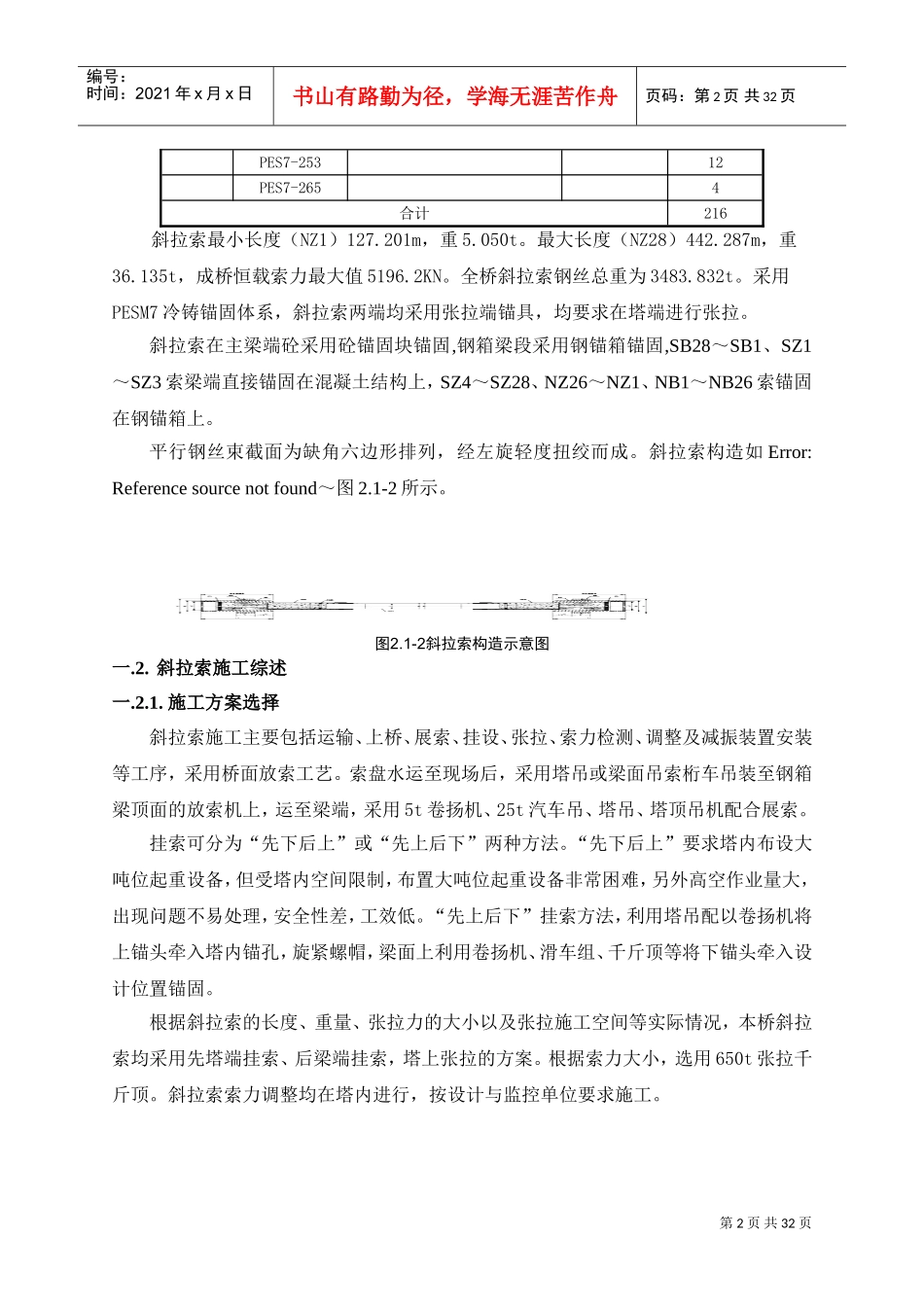

斜拉索施工方案(DOC32页)_第2页
2/32
斜拉索施工方案(DOC32页)_第3页
3/32
第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页第一章斜拉索施工一.1.工程概况九江长江公路大桥斜拉索为空间双塔双索面扇形结构,南塔两侧各布置28对斜拉索,北塔两侧各布置26对斜拉索,具体如图2.1-1所示。图2.1-1斜拉索总体制图全桥共设216根斜拉索,采用镀锌低松弛高强度平行钢丝束,双层PE(内层黑色、外层-----)防护。斜拉索分为PES7-109、PES7-121、PES7-139、PES7-151、PES7-187、PES7-199、PES7-211,PES7-223、PES7-241、PES7-253、PES7-265共12种规格,如表2.1-1所示。表2.1-1斜拉索规格型号及数量表序号斜拉索规格斜拉索编号直径(mm)根数2PES7-10943PES7-121144PES7-139225PES7-151126PES7-163167PES7-18732PES7-19924PES7-21120PES7-22318PES7-24138第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页PES7-25312PES7-2654合计216斜拉索最小长度(NZ1)127.201m,重5.050t。最大长度(NZ28)442.287m,重36.135t,成桥恒载索力最大值5196.2KN。全桥斜拉索钢丝总重为3483.832t。采用PESM7冷铸锚固体系,斜拉索两端均采用张拉端锚具,均要求在塔端进行张拉。斜拉索在主梁端砼采用砼锚固块锚固,钢箱梁段采用钢锚箱锚固,SB28~SB1、SZ1~SZ3索梁端直接锚固在混凝土结构上,SZ4~SZ28、NZ26~NZ1、NB1~NB26索锚固在钢锚箱上。平行钢丝束截面为缺角六边形排列,经左旋轻度扭绞而成。斜拉索构造如Error:Referencesourcenotfound~图2.1-2所示。图2.1-2斜拉索构造示意图一.2.斜拉索施工综述一.2.1.施工方案选择斜拉索施工主要包括运输、上桥、展索、挂设、张拉、索力检测、调整及减振装置安装等工序,采用桥面放索工艺。索盘水运至现场后,采用塔吊或梁面吊索桁车吊装至钢箱梁顶面的放索机上,运至梁端,采用5t卷扬机、25t汽车吊、塔吊、塔顶吊机配合展索。挂索可分为“先下后上”或“先上后下”两种方法。“先下后上”要求塔内布设大吨位起重设备,但受塔内空间限制,布置大吨位起重设备非常困难,另外高空作业量大,出现问题不易处理,安全性差,工效低。“先上后下”挂索方法,利用塔吊配以卷扬机将上锚头牵入塔内锚孔,旋紧螺帽,梁面上利用卷扬机、滑车组、千斤顶等将下锚头牵入设计位置锚固。根据斜拉索的长度、重量、张拉力的大小以及张拉施工空间等实际情况,本桥斜拉索均采用先塔端挂索、后梁端挂索,塔上张拉的方案。根据索力大小,选用650t张拉千斤顶。斜拉索索力调整均在塔内进行,按设计与监控单位要求施工。第3页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页一.2.2.施工工艺流程由于斜拉索梁端索力不同,挂索方案也有所差别:1)NZ1~NZ5、NB1~NB5索进入塔端索管,安装撑脚、千斤顶、张拉杆,梁端通过卷扬机牵引索夹,将斜拉索牵入梁锚箱锚固。2)NZ6~NZ28、NB6~NB26索均采用1.7m长张拉杆,牵引斜拉索锚头进入塔端锚垫板旋紧螺母后,然后在梁端锚箱垫板处安装撑脚、千斤顶,接长5m张拉杆,卷扬机拖曳索夹至索管附近、通过汽车吊调整斜拉索轴线与索管轴线一致,将张拉杆及锚头拉入索管内直至张拉杆端头穿出千斤顶,安装拉杆螺母,解除卷扬机与斜拉索的索夹连接后,通过千斤顶将斜拉索锚头牵引出垫板设计位置,旋紧锚头螺母,完成梁端挂索。施工工艺流程如图2.2-3~图2.2-4所示。第4页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共32页图2.2-3NZ1~NZ5、NB1~NB5斜拉索施工工艺流程第5页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共32页图2.2-4NZ6~NZ28、NB6~NB26斜拉索施工工艺流程第6页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共32页一.3.斜拉索施工方案一.3.1.施工准备一.3.1.1.成品索的检验斜拉索出厂前按设计及相关规范要求对斜拉索有关性能进行检验。斜拉索到达现场后,查验并索取每根成品索的质量保证书(含本批交货的数量、质量及各种检验结果)。一.3.1.2.索套管的处理斜拉索锚头外径与索套管的内径相差很小,挂索时极易产生位置偏差...
