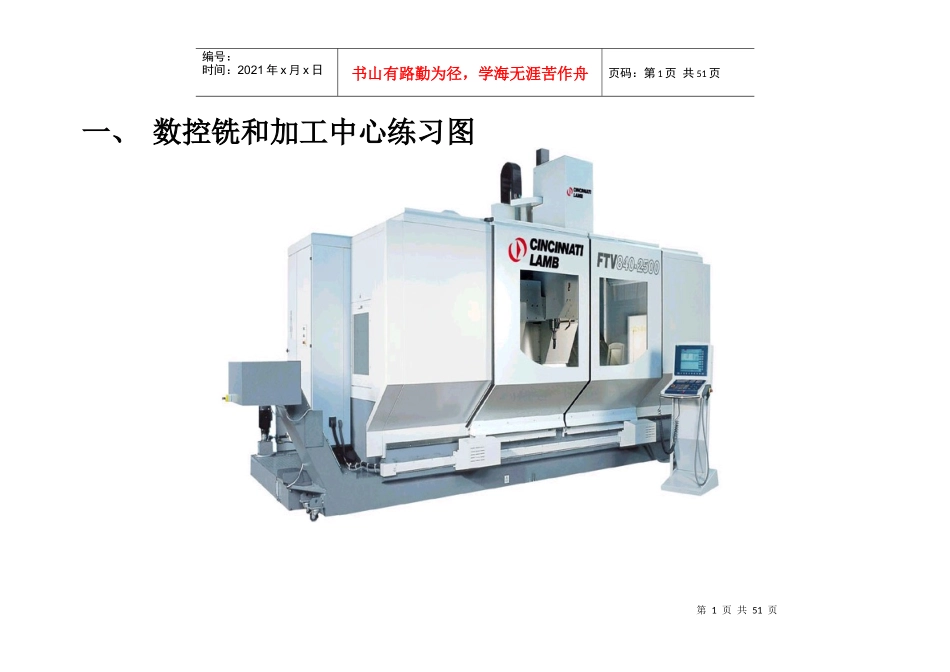

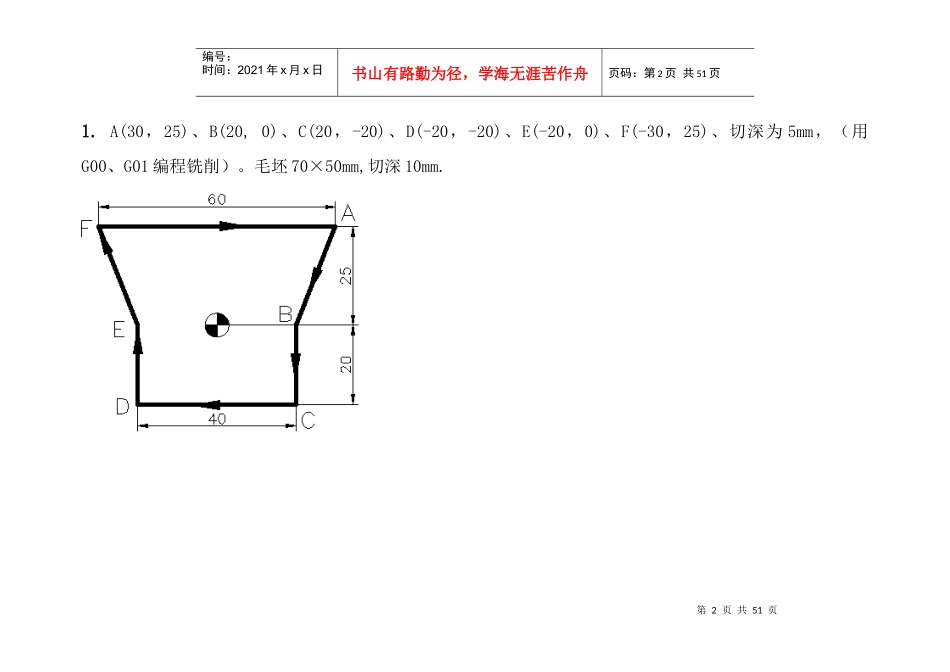

数控编程习图集（适用于机制和模具专业）主编王甫第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页一、数控铣和加工中心练习图第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页1.A(30，25)、B(20,0)、C(20，-20)、D(-20，-20)、E(-20，0)、F(-30，25)、切深为5mm，（用G00、G01编程铣削）。毛坯70×50mm,切深10mm.第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页2.A(0,-12.0487)、B(-18.5410,-25.5195)、C(-11.4590,-3.7232)、D(-30,9.7476)、E(-7.082,9.7476)、F(0,31.5439)、G(7.082,9.7476)、H(30,9.7476)、I(11.4590,-3.7232)、J(18.5410,-25.5195)、切深为7mm，（用G00、G01编程铣削）第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页3.切深为6mm（用G02、G03编程铣削）O0001;G90G54G00X0Y0S1000M03;Z100.;X15.Y35.;G01Z-6.F40;X45.Y35.F100;G03X45.Y55.R10.;G01X15.Y55.;G01X15.Y15.;G01X45.Y15.;G03X45.Y35.R10.;G00Z100.;X0Y0;M05;M30;第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页4.切深为6mm（用G02、G03编程铣削）第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页5.切深为6mm（用G02、G03编程铣削）第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页6.用G00、G01、G02、G03综合编程铣削。第8页共51页第7页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共51页7.用G81进行孔加工编程铣削。第9页共51页第8页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共51页8.用G73进行孔加工编程铣削。第10页共51页第9页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共51页9.用G83进行孔加工编程铣削第11页共51页第10页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共51页10.用G00、G01、G02、G03综合编程铣削。第12页共51页第11页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共51页11.用G00、G01、G02、G03综合编程铣削。O0001；G90G54G00X0Y0M03S1000;Z100.;X0Y-60.;G41D01G00X20.Y-60.;第13页共51页第12页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共51页12.数控铣综合编程铣削。第14页共51页第13页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共51页13.数控铣综合编程铣削。第15页共51页第14页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共51页14.数控铣综合编程铣削。第16页共51页第15页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共51页15.数控铣综合编程铣削。第17页共51页第16页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共51页16.数控铣综合编程铣削。第18页共51页第17页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共51页17.数控铣综合编程铣削。第19页共51页第18页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共51页18.数控铣综合编程铣削。第20页共51页第19页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共51页19.数控铣综合编程铣削。第21页共51页第20页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共51页20.数控铣综合编程铣削。第22页共51页第21页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共51页21.数控铣综合编程铣削。第23页共51页第22页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共51页22.数控铣综合...
