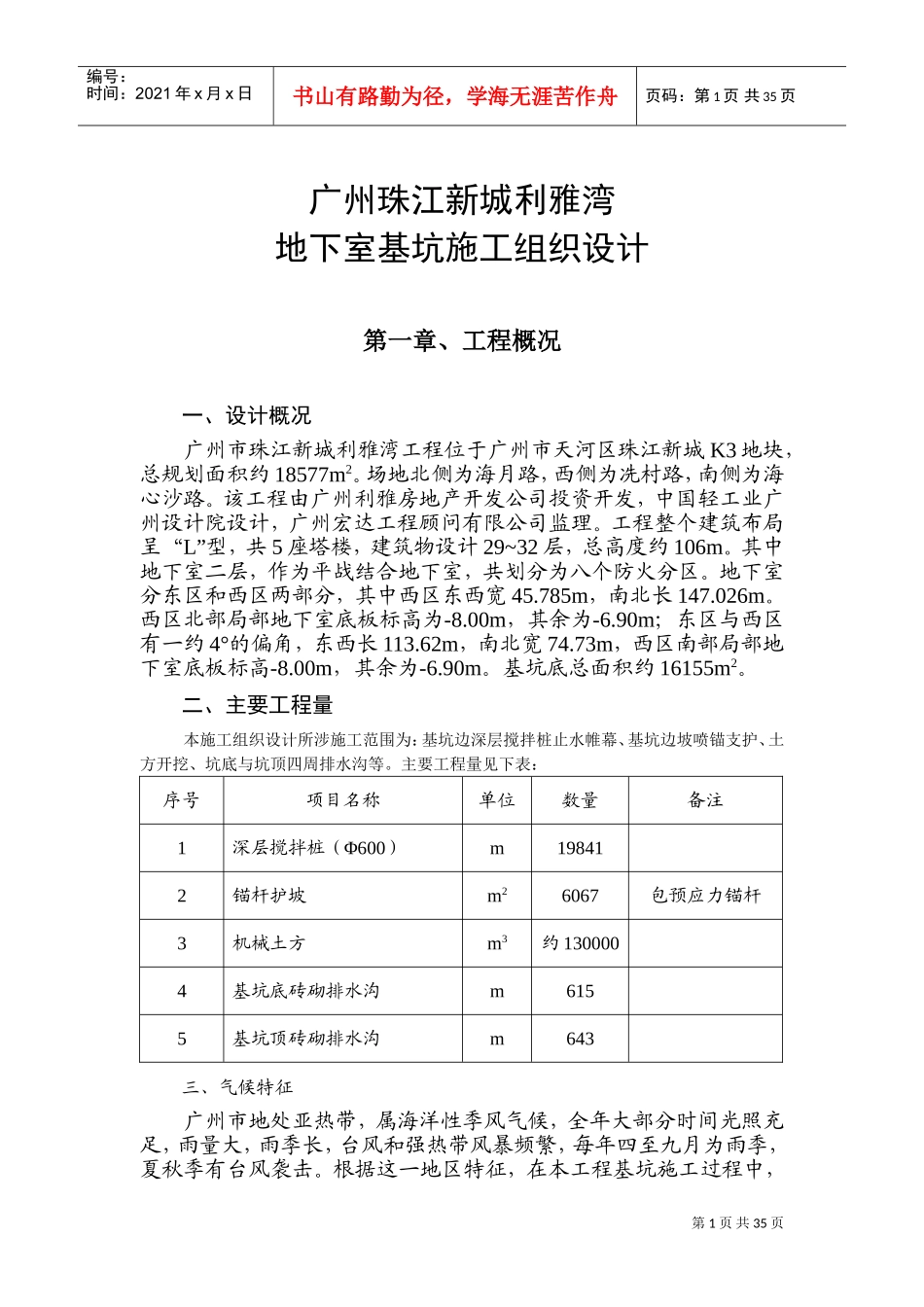

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页广州珠江新城利雅湾地下室基坑施工组织设计第一章、工程概况一、设计概况广州市珠江新城利雅湾工程位于广州市天河区珠江新城K3地块，总规划面积约18577m2。场地北侧为海月路，西侧为冼村路，南侧为海心沙路。该工程由广州利雅房地产开发公司投资开发，中国轻工业广州设计院设计，广州宏达工程顾问有限公司监理。工程整个建筑布局呈“L”型，共5座塔楼，建筑物设计29~32层，总高度约106m。其中地下室二层，作为平战结合地下室，共划分为八个防火分区。地下室分东区和西区两部分，其中西区东西宽45.785m，南北长147.026m。西区北部局部地下室底板标高为-8.00m，其余为-6.90m；东区与西区有一约4°的偏角，东西长113.62m，南北宽74.73m，西区南部局部地下室底板标高-8.00m，其余为-6.90m。基坑底总面积约16155m2。二、主要工程量本施工组织设计所涉施工范围为：基坑边深层搅拌桩止水帷幕、基坑边坡喷锚支护、土方开挖、坑底与坑顶四周排水沟等。主要工程量见下表：序号项目名称单位数量备注1深层搅拌桩（Φ600）m198412锚杆护坡m26067包预应力锚杆3机械土方m3约1300004基坑底砖砌排水沟m6155基坑顶砖砌排水沟m643三、气候特征广州市地处亚热带，属海洋性季风气候，全年大部分时间光照充足，雨量大，雨季长，台风和强热带风暴频繁，每年四至九月为雨季，夏秋季有台风袭击。根据这一地区特征，在本工程基坑施工过程中，第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页除要做好与气象台的联系工作，提前采取措施外，做好雨季防雷及炎热季节施工措施，对保证工程进度和质量意义重大。四、场地概况场地地形平坦，地貌单元单一，但基坑东边、北边、西边距离现有围墙太近，施工场地狭窄，对施工有不利影响。而且地下室边线距离建筑红线太近，所有临建只能布置于红线之外，详后附《建筑平面布置图》。第二章、支护方案的选择一、地质及水文条件（一）、土层划分工程场地原地貌单元为江河冲积平原，地面高程为6.96~8.28m（勘探钻孔点），相对高差为1.32m。根据钻孔揭露，可将场地内岩土层自上而下划分为人工填土、第四系冲积土层、风化残积层、白垩系基岩等四大类，分述如下：1、人工填土层(Qml，层号①)：普遍分布，厚度0.90～2.60m，平均2.32m。土性为杂填土，呈灰、褐红、灰黄、灰白等杂色，结构松散，由粉土、粉质粘土、砾砂、碎石块、砖块、混凝土块及生活垃圾等组成，土质均一性较差。标贯试验5次，N=4.5～5.9击，平均值5.4击。2、第四系冲积土层(Qal，层号②)：分布于各孔段，按其土性可划分为五个亚层。1）、粉质粘土、粘土(层号②～1)：有21孔段有分布，顶面高程4.68～5.86m，顶面埋深1.50～2.60m，厚度0.90～4.60m，平均2.81m。呈灰、深灰、棕红、灰黄等色，软塑状，粘性好。标贯试验21次，N=2.9～5.6击，平均4.0击，属中压缩性土。2）、淤泥质土、淤泥(层号②～2)：有16孔段有分布，顶面高程1.46～6.28m，顶面埋深1.50～2.60m，厚度1.00～2.20m，平均1.55m。呈灰黑色，流塑～软塑，饱和，粘性好，含腐植质及粉细砂。标贯试验12次，N=1.0～3.9击，平均值2.1击。属高压缩性土。3）、粉质粘土、粘土(②～3)：有13孔段有分布，顶面高程2.64～5.07m，顶面埋深1.90～4.50m，厚度1.70～5.60m，平均2.68m。呈褐红、浅灰、灰黄等色，可塑状，粘性好。标贯试验14次，N=6.1～12.9击，平均值7.7击。属中压缩性土。4）、粉砂(层号②～4)：第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页有4孔段有分布，顶面高程1.62～3.45m，顶面埋深4.00～6.20m，厚度1.80～3.80m，平均2.90m。呈棕红、灰白、褐红等色，饱和，松散。标贯试验4次，N=3.7～9.4击，平均值6.2击。5）、中砂(层号②～5)：有30孔段有分布，顶面高程-3.07～-3.58m，顶面埋深3.60～8.00m，厚度0.85～5.90m，平均3.43m。呈灰白、灰黄、浅灰等色，饱和，稍密，局部含少量粘粒、砾石。标贯试验42次，N=10.2～14.9击，平均值13.1击。3、风化残积土层(Qel)：普遍分布，土性为...
