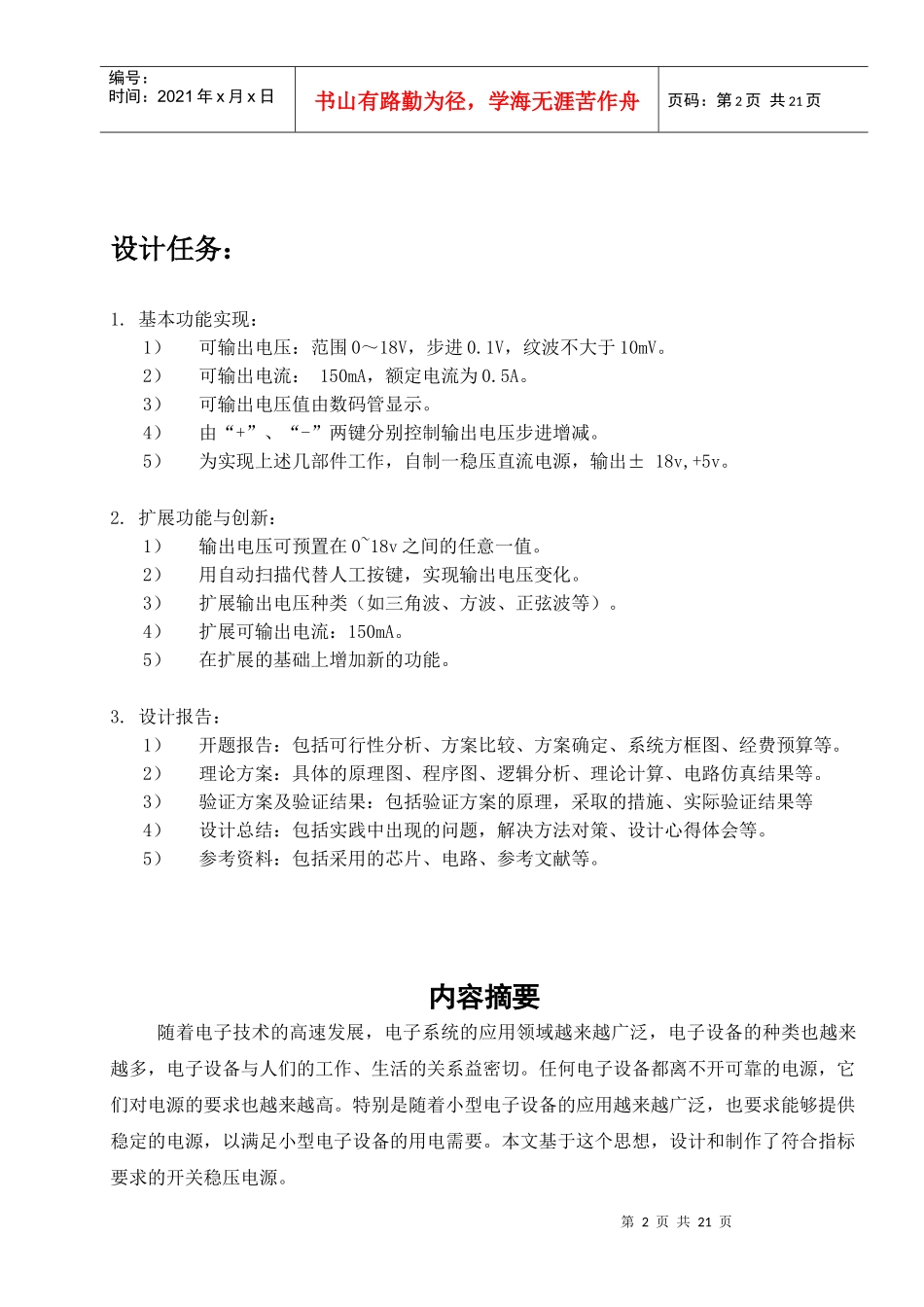

数控直流稳压电源的设计专业：自动化班级：074班姓名：杨欧指导教师：赵敏第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页设计任务：1.基本功能实现：1）可输出电压：范围0～18V，步进0.1V，纹波不大于10mV。2）可输出电流：150mA，额定电流为0.5A。3）可输出电压值由数码管显示。4）由“+”、“-”两键分别控制输出电压步进增减。5）为实现上述几部件工作，自制一稳压直流电源，输出±18v,+5v。2.扩展功能与创新：1）输出电压可预置在0~18v之间的任意一值。2）用自动扫描代替人工按键，实现输出电压变化。3）扩展输出电压种类（如三角波、方波、正弦波等）。4）扩展可输出电流：150mA。5）在扩展的基础上增加新的功能。3.设计报告：1）开题报告：包括可行性分析、方案比较、方案确定、系统方框图、经费预算等。2）理论方案：具体的原理图、程序图、逻辑分析、理论计算、电路仿真结果等。3）验证方案及验证结果：包括验证方案的原理，采取的措施、实际验证结果等4）设计总结：包括实践中出现的问题，解决方法对策、设计心得体会等。5）参考资料：包括采用的芯片、电路、参考文献等。内容摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系益密切。任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页基本原理：简易数控直流电源，主要包括三大部分：数字控制部分、D/A变换部分和可调稳压部分。完成这三大部分功能的电路及集成芯片品种很多，在经济、可靠、实现其基本功能的前提下，合理的设计及选择电路则是完成设计的关键。整个系统的工作原理简述如下：计数器每次脉冲触发跳一，也及实现步进01。如何实现步跳01成为本设计的关键所在，由于电容的容值不一，充电时间常数不等，故可利用电容时间不相等，又按键有一定的时间大约是0.5S，但这个时间对于电容充电时间常数来说已经足够了，本设计就是通过实现按键来实现脉冲的。也可以采用单片机控制，其电路包三个部分：用8031作为核心部分，从p2口接显示电路，通过串口接外端口2764来和键盘相接，从而形成控制电路。开关电源具有高频率、高功率密度、高效率等优点,被称作高效节能电源。由于开关稳压电源具有这些优点，基于这个思想设计了一个1～5V可调的低功率开关稳压电源，以满足小型电子设备的供电需要。数字直流稳压电源方案的探讨：方案一：此方案采用传统的调整管方案，主要特点在于使用一套十进制计数器完成系统的控制功能，一方面完成电压的译码显示，另一方面其输出作为EPROM的地址输入，而由EPROM的输出经D/A变换后去控制误差放大的基准电压，以控制输出步进。方案二：采用51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值，从而使输出功率管的基极电压发生变化，间接地改变输出电压的大小。为了能够使系统具备检测实际输出电压值的大小，可以经过ADC0809进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理及显示。采用软件方法来解决数据的预置以及电流的步进控制，使系统硬件更加简洁，各类功能易于实现本系统以直流电源为核心，利用51系列单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达0.1V，并可由数码管显示实际输出电压值和电压设定值。利用单片机程控输出数字信号，经过D/A转换器（DA0832）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电电流的变化而输出不同的电压。单片机系统还兼顾对恒压源进行实时监控，输出电压经过电流/电压转变后，通过A/D转换芯片，实时把模拟量转化为数据量，经单片机分析处理，通过数据形式的反馈环节，使电压更加稳定，构成稳定的压控电压源。本文以开关电源的发展历史、发展现状以及发展趋势为线索...
