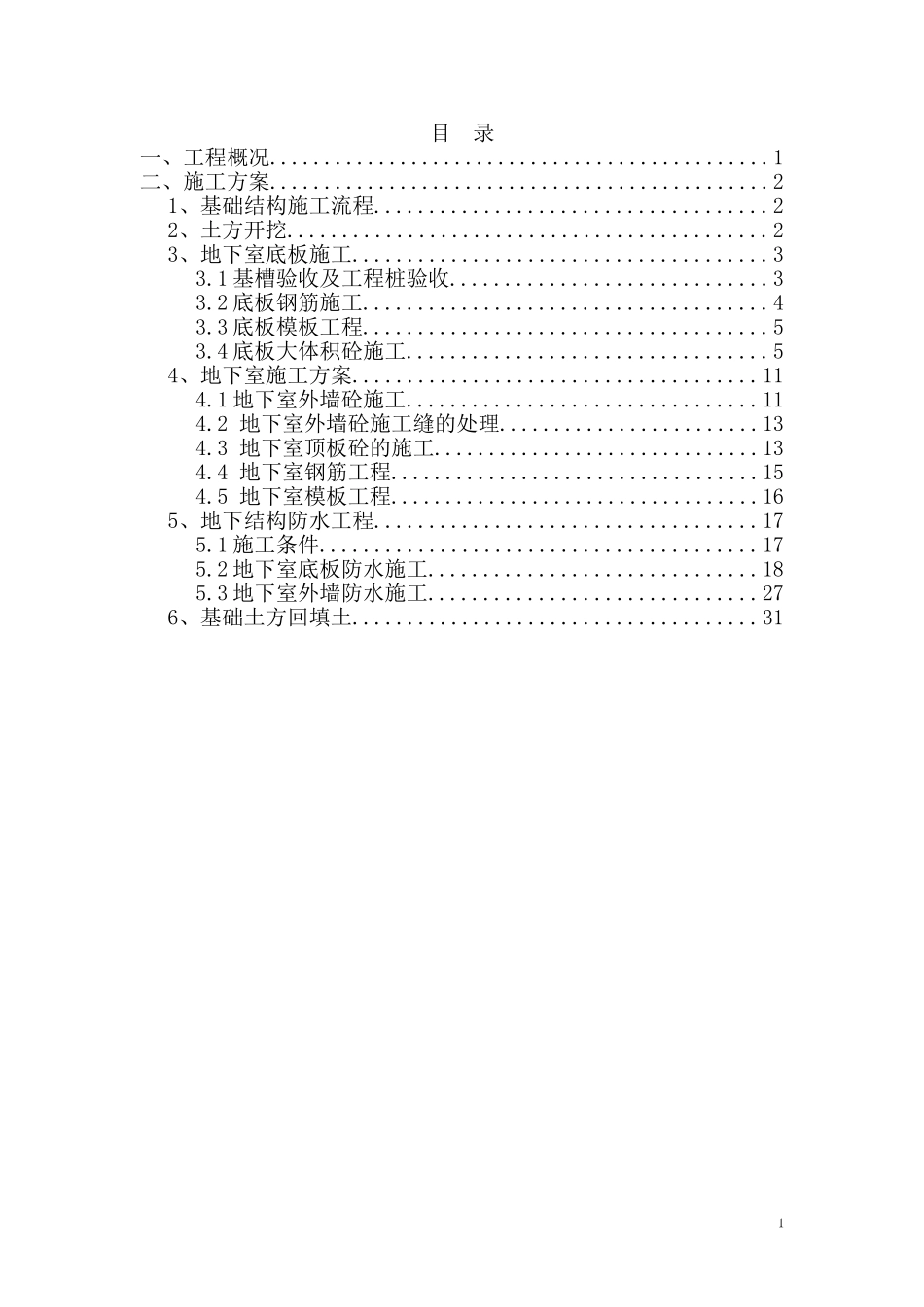

目录一、工程概况..............................................1二、施工方案..............................................21、基础结构施工流程....................................22、土方开挖............................................23、地下室底板施工......................................33.1基槽验收及工程桩验收.............................33.2底板钢筋施工.....................................43.3底板模板工程.....................................53.4底板大体积砼施工.................................54、地下室施工方案.....................................114.1地下室外墙砼施工................................114.2地下室外墙砼施工缝的处理........................134.3地下室顶板砼的施工..............................134.4地下室钢筋工程..................................154.5地下室模板工程..................................165、地下结构防水工程...................................175.1施工条件........................................175.2地下室底板防水施工..............................185.3地下室外墙防水施工..............................276、基础土方回填土.....................................311第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页一、工程概况工程名称：诺华（中国）上海研发园区先期建设地下室建设单位：诺华生物医学研究中心设计单位：中国建筑上海设计研究院施工单位：##3########有限公司诺华（中国）上海研发园区先期建设地下室位于上海市浦东新区张江高科技园区，川场河南侧，规划中的金科路西侧，纬三路北侧，科苑路东侧。地下一层，挖深在11米左右。为中型汽车库，使用年限50年，总建筑面积3420平方米，耐火等级一级，抗震设防烈度7度，地下室防水等级II级。二、施工方案1、基础结构施工流程竖向分层、平面分块挖土至基坑底设计标高→浇捣底板素砼垫层→进行大体积底板钢筋绑扎→大底板钢筋混凝土浇捣→底板大体积混凝土养护→地下模板排架模板施工→地下墙、柱，顶板梁、楼板钢筋及混凝土施工→顶板板养护→地下室防水回填土施工。2、土方开挖土方施工工艺流程第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页由于本工程基坑挖深在9m左右，在挖土施工方面主要采取的施工方法为：1)挖土采用“盆式”开挖法，采用4台pc200液压挖土机进行挖土，2台抓斗挖机进行土方集中地取土装车；2)根据围护结构分层开挖，每天出土量保证在2000方以上。3)注意修建临时上下栈道，方便挖土机械及运输机械出入。4)分层分段挖土至坑底后，浇筑相应底板混凝土垫层，并及时进行工程桩的凿桩施工和相应的混凝土基础梁浇筑的施工。3、地下室底板施工3.1基槽验收及工程桩验收1.基槽验收：垫层砼施工应紧跟挖土工作之后，一般要求基坑土体暴露面积不超过200m2，且会同业主、监理、勘察、设计等单位及时进行基坑验槽，完毕后垫层砼即覆盖上，以防止坑底土体受雨水侵蚀而影响基础质量垫层混凝土采用商品混凝土，为了提高可泵性，标号采用C20。垫层砼浇捣前应预先设定好标高，砼浇捣时采用平板振动机振捣密实，稍待收水后再用木蟹打磨平整。2.截桩：工程桩顶伸入底板100，主筋锚入底板大于40d。截桩时，应先定出桩顶设计标高，还要标出桩顶预留钢筋标高位置；截桩时，采用人挖土申请书挖土令手续挖土施工凿桩施工基底清理垫层施工第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页工截桩，应分段截除，每段长度应控制在700mm左右，吊离基坑时满足塔吊承载力的要求。3.工程桩验收：垫层完毕后将积极配合业主、质监部门进行工程桩的验收工作。垫层完成后，将立即进行轴线勘定，标高引测等，特别是配合对工程桩进行低应变动测，以确保工程桩质量。工程桩通过施工、业主、质监、监理等单位的中间验收以后，方才能进入下一道工程工序。3.2底板钢筋施工1、大底板钢筋支架：底板施工前在混凝土垫层...
