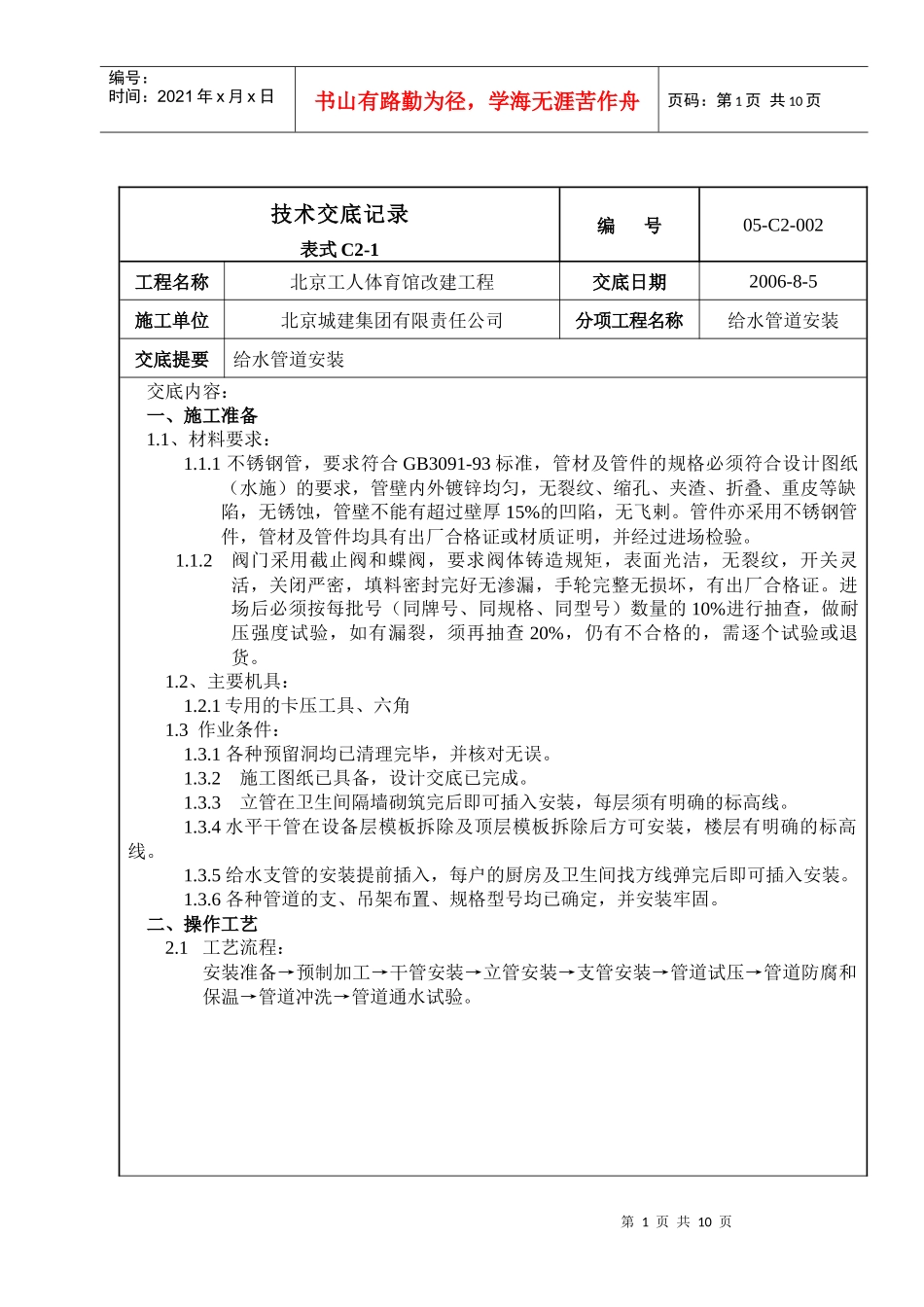

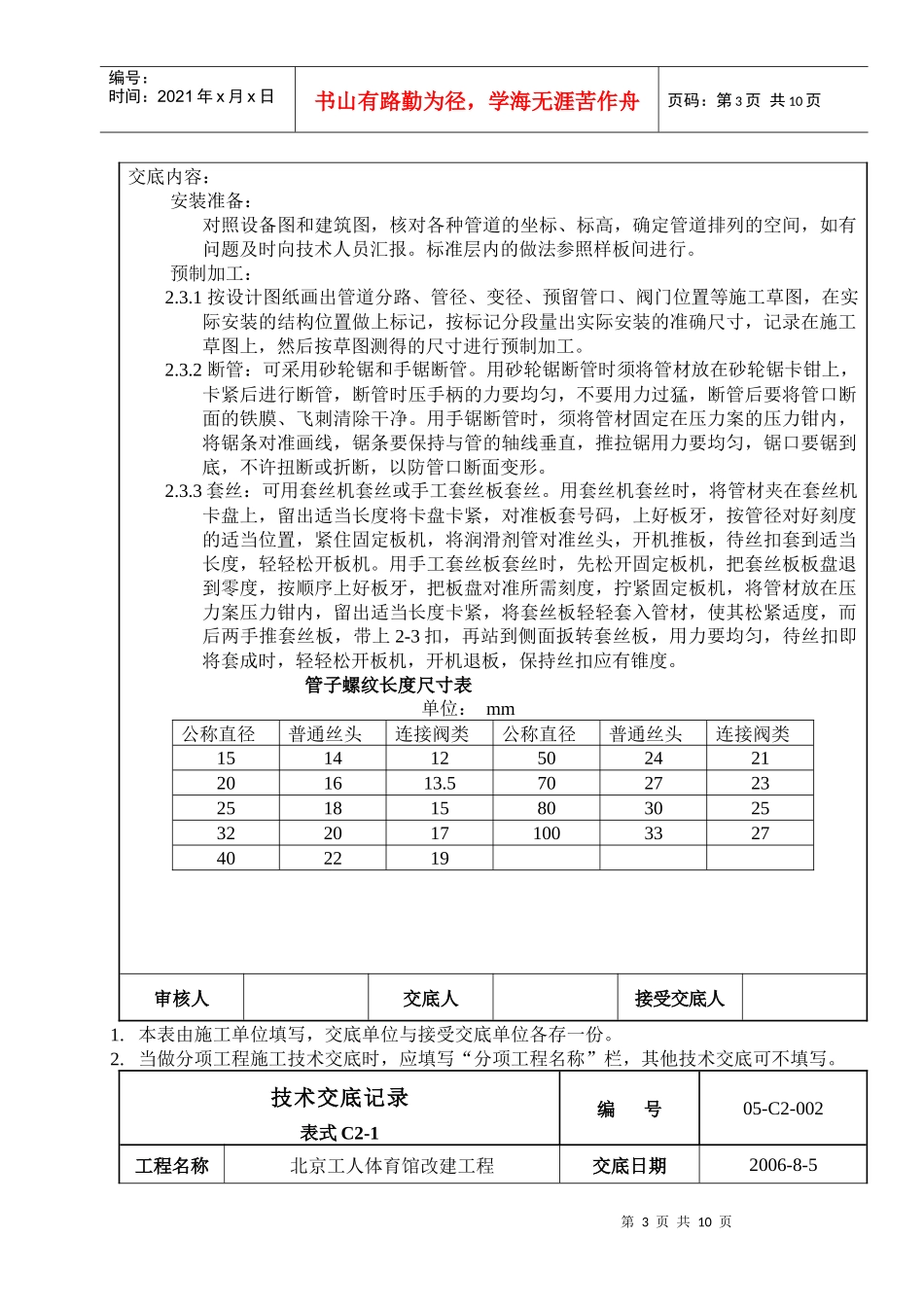

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页技术交底记录表式C2-1编号05-C2-002工程名称北京工人体育馆改建工程交底日期2006-8-5施工单位北京城建集团有限责任公司分项工程名称给水管道安装交底提要给水管道安装交底内容：一、施工准备1.1、材料要求：1.1.1不锈钢管，要求符合GB3091-93标准，管材及管件的规格必须符合设计图纸（水施）的要求，管壁内外镀锌均匀，无裂纹、缩孔、夹渣、折叠、重皮等缺陷，无锈蚀，管壁不能有超过壁厚15%的凹陷，无飞剌。管件亦采用不锈钢管件，管材及管件均具有出厂合格证或材质证明，并经过进场检验。1.1.2阀门采用截止阀和蝶阀，要求阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。进场后必须按每批号（同牌号、同规格、同型号）数量的10%进行抽查，做耐压强度试验，如有漏裂，须再抽查20%，仍有不合格的，需逐个试验或退货。1.2、主要机具：1.2.1专用的卡压工具、六角1.3作业条件：1.3.1各种预留洞均已清理完毕，并核对无误。1.3.2施工图纸已具备，设计交底已完成。1.3.3立管在卫生间隔墙砌筑完后即可插入安装，每层须有明确的标高线。1.3.4水平干管在设备层模板拆除及顶层模板拆除后方可安装，楼层有明确的标高线。1.3.5给水支管的安装提前插入，每户的厨房及卫生间找方线弹完后即可插入安装。1.3.6各种管道的支、吊架布置、规格型号均已确定，并安装牢固。二、操作工艺2.1工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→管道通水试验。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表式C2-1编号05-C2-002工程名称北京工人体育馆改建工程交底日期2006-8-5施工单位北京城建集团有限责任公司分项工程名称给水管道安装交底提要给水管道安装第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页交底内容：安装准备：对照设备图和建筑图，核对各种管道的坐标、标高，确定管道排列的空间，如有问题及时向技术人员汇报。标准层内的做法参照样板间进行。预制加工：2.3.1按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。2.3.2断管：可采用砂轮锯和手锯断管。用砂轮锯断管时须将管材放在砂轮锯卡钳上，卡紧后进行断管，断管时压手柄的力要均匀，不要用力过猛，断管后要将管口断面的铁膜、飞刺清除干净。用手锯断管时，须将管材固定在压力案的压力钳内，将锯条对准画线，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。2.3.3套丝：可用套丝机套丝或手工套丝板套丝。用套丝机套丝时，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝板套丝时，先松开固定板机，把套丝板板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2-3扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。管子螺纹长度尺寸表单位：mm公称直径普通丝头连接阀类公称直径普通丝头连接阀类151412502421201613.57027232518158030253220171003327402219审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底...
