数字电子技术综合实训指导书VIP免费

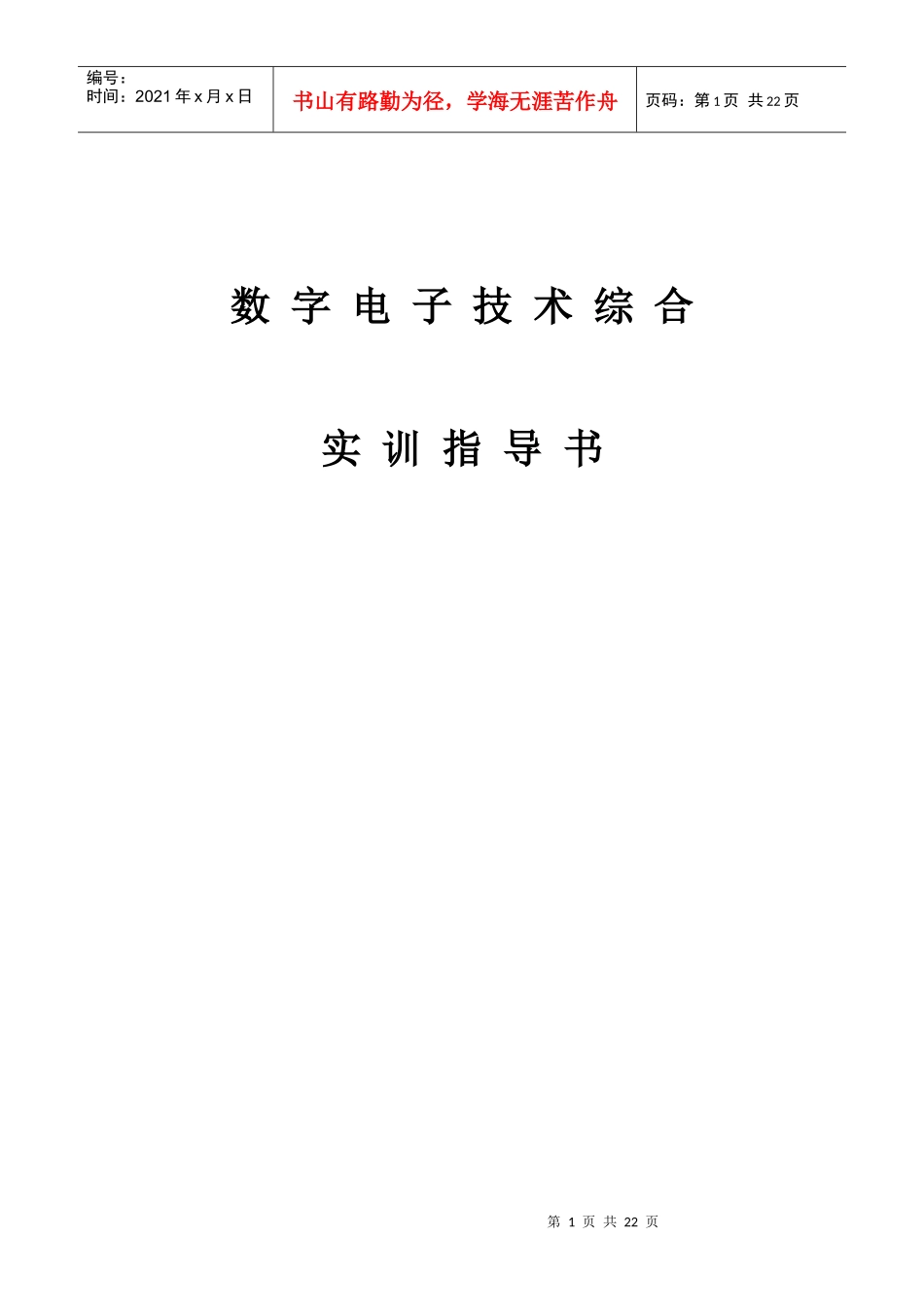

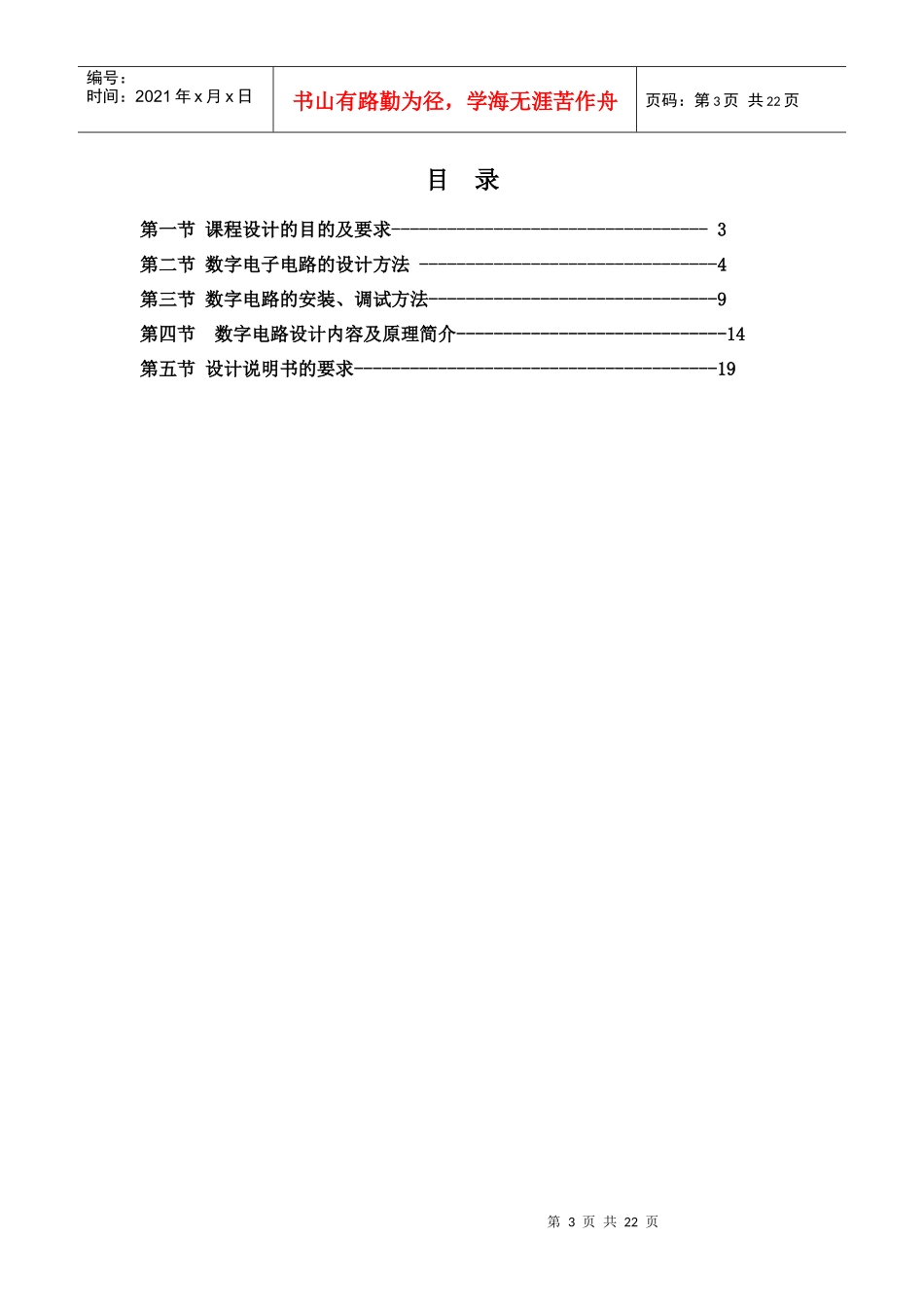

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页数字电子技术综合实训指导书第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页目录第一节课程设计的目的及要求----------------------------------3第二节数字电子电路的设计方法--------------------------------4第三节数字电路的安装、调试方法-------------------------------9第四节数字电路设计内容及原理简介-----------------------------14第五节设计说明书的要求---------------------------------------19第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页第一节综合实训的目的及要求一、目的主要目的，是提高学生在数字集成电路应用方面的实践技能，培养学生综合运用理论知识解决实际问题的能力，树立严谨的科学作风，。学生通过电路设计、安装、调试、整理资料等环节，初步掌握工程设计思想与方法，训练组织电路开发工作的基本技能，学会编写设计文件，逐步了解开展科学实践的程序。二、基本要求通过课程设计各环节的实践，同学们应达到如下要求：1．掌握数字电路分析和设计的基本方法；2．掌握数字电路的安装、调试以及故障分析的专业技能；3．具备查阅资料，应用资料分析和解决问题的能力。三、课程设计的任务：1．完成一规定电路的安装与调试2．完成一任选电路的设计、安装和调试四、课程设计完成的内容：1．数字电路设计书2．符合设计功能的电路第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页第二节数字电子电路的设计方法数字电路系统一般由输入电路、控制电路、输出电路、时钟电路、脉冲产生电路和电源等部分组成。输入电路主要作用是将被信号加工变换成数字信号、其形式包括各输入接口电路。比如用正弦波振荡器产生信号，要经过放大器对微弱信号进行放大与整形后，才能得到数字信号，有些模拟信号要经过模数转换电路转换成数字信号后再进行处理。在设计输入电路时，必须首先了解输入信号的性质及接口条件，以满足设计要求。控制电路的功能是将信息进行加工处理，并为系统各部分提供所需的各种控制。如数电书中所举的彩灯显示控制器，其定时器为一控制电路，正是在它的作用下，计数脉冲才按一定的霎时间周期，一组一组地送给地址计数顺，形成时间控制。在数字频率计中，从JK触发器两个反相输出端输出的信号也是控制信号，它即了被测信号送至计数器的时间，同时又控制眲锁存器在计数完毕后对数据进行锁存。在具有整电报时功能的时钟电路中，报时控制电路实现了计数到51、53、55、57、59秒时的五声和整点时的一声报时功能。产生这种信号输出的电路即为控制电路。数字电路系统中，各种逻辑运算、判别电路等都是电路，它们是整个系统的核心。设计控制电路是数系统设计的最重要的内容，必须充分注意不同信号之间的逻辑关系与时序关系。输出电路是系统最后逻辑功能的重要部分。数字电路系统中存在各种各样的输出接口电路，其功能可能是发送一组经系统处理后的数据，或显示一组数字，或将数字信号进行转换，变成模拟信号等。比如数字频率计的显示译码与数码管电路，彩灯控制器的并行移位寄存器级驱动电路等，都属于系统的输出电路。设计输出电路时，必须注意电路与负载在电平、信号极性、拖动能力等方面要相配的问题。时钟电路是数字电路各级组织训的灵魂，它属于一种控制电路，整个系统都在它的控制下按一定的规律工作。时钟电路包括主时钟振荡电路及经分频后形成各种时钟脉冲的电路。设计时钟电路时，应根据系统的要求首先确定主时钟的频率，再由它与其他控制信号结合产生系统所需要的各种时钟脉冲。电源为整个系统工作提供所需的能源，为各端口提供所直流电平。在数字电路系统中，TTL电路对电源电压要求比较严格，电压值必须是在一定范围内。COMS电路对电源电压的要求相对比较宽松。设计电源时，必须注意电源的负载能力，电压...
