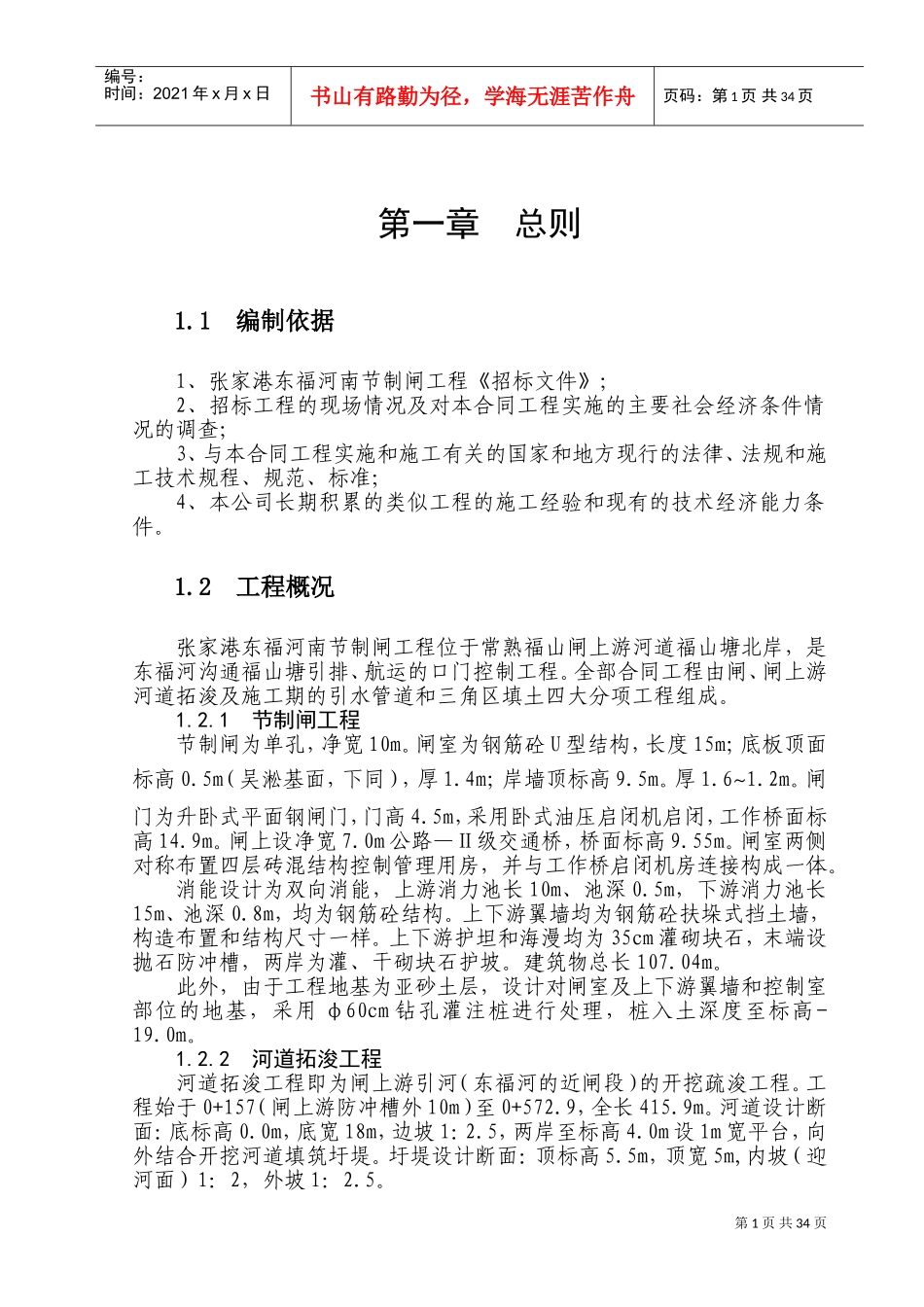

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第一章总则1.1编制依据1、张家港东福河南节制闸工程《招标文件》；2、招标工程的现场情况及对本合同工程实施的主要社会经济条件情况的调查；3、与本合同工程实施和施工有关的国家和地方现行的法律、法规和施工技术规程、规范、标准；4、本公司长期积累的类似工程的施工经验和现有的技术经济能力条件。1.2工程概况张家港东福河南节制闸工程位于常熟福山闸上游河道福山塘北岸，是东福河沟通福山塘引排、航运的口门控制工程。全部合同工程由闸、闸上游河道拓浚及施工期的引水管道和三角区填土四大分项工程组成。1.2.1节制闸工程节制闸为单孔，净宽10m。闸室为钢筋砼U型结构，长度15m；底板顶面标高0.5m（吴淞基面，下同），厚1.4m；岸墙顶标高9.5m。厚1.6~1.2m。闸门为升卧式平面钢闸门，门高4.5m，采用卧式油压启闭机启闭，工作桥面标高14.9m。闸上设净宽7.0m公路—Ⅱ级交通桥，桥面标高9.55m。闸室两侧对称布置四层砖混结构控制管理用房，并与工作桥启闭机房连接构成一体。消能设计为双向消能，上游消力池长10m、池深0.5m，下游消力池长15m、池深0.8m，均为钢筋砼结构。上下游翼墙均为钢筋砼扶垛式挡土墙，构造布置和结构尺寸一样。上下游护坦和海漫均为35cm灌砌块石，末端设抛石防冲槽，两岸为灌、干砌块石护坡。建筑物总长107.04m。此外，由于工程地基为亚砂土层，设计对闸室及上下游翼墙和控制室部位的地基，采用φ60cm钻孔灌注桩进行处理，桩入土深度至标高-19.0m。1.2.2河道拓浚工程河道拓浚工程即为闸上游引河（东福河的近闸段）的开挖疏浚工程。工程始于0+157（闸上游防冲槽外10m）至0+572.9，全长415.9m。河道设计断面：底标高0.0m，底宽18m，边坡1：2.5，两岸至标高4.0m设1m宽平台，向外结合开挖河道填筑圩堤。圩堤设计断面：顶标高5.5m，顶宽5m,内坡（迎河面）1：2，外坡1：2.5。第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1.2.3引水管道工程引水管道工程位于闸址东岸，是建闸施工期间东福河沟通福山塘的引水通道。工程设计采用DN1500有筋管，现浇50cm厚C20埋石砼基础铺设，进口底标高1.3m，出口底标高1.0m，管道全长250.5m。1.2.4三角区填土工程三角区填土工程位于闸址东岸，设计外运土方1.17万立方米填平三角区进行绿化。1.3合同范围1、节制闸的全部建筑和金属结构、机电设备制安及启闭机房、控制室房屋工程；2、闸上游河道拓浚工程；3、引水管道工程；4、三角区填土工程。1.4质量与工期要求1、质量要求：招标要求达到水利质监部门核定的优良等级。2、工期要求：招标要求全部合同工程2006年2月28日完工，满足交工验收条件。对各分项工程的完工日期和要求如下：⑴三角区填土工程2005年8月30日完工；⑵河道拓浚工程2005年9月10日完工；⑶引水管道工程2005年9月10日完工；⑷2005年12月10日节制闸水下工程完工，满足拆坝放水要求，闸上交通桥满足通行条件。1.5水文气象资料张家港市地区属亚热带湿润性季风海洋性气候，具有干湿冷暖、四季分明的气候特点。全区年平均气温15-16℃左右。冬季受大陆吹来的冬季风侵袭，盛行偏北风，天气干燥寒冷，月平均气温2-3.5℃，极端最低气温-8.5℃。夏季受海洋的季风控制，盛行偏南风，天气炎热湿润，6-8月平均气温在37.5-29℃之间。区内多年平均降水量1200mm，但年际变化大，最大相差可达一倍以上。年内分布也极不均匀，夏季（6-8月）最多，约占全年的35-40%；冬季（12-2月）最少，约占11-14%；春季（3-5月）占26-31%；秋季（9-11月）占18-23%。本区降雨量在50mm以上的暴雨多发生在6-9月，最早出现在3月下旬，最迟出现在11月下旬，以6-7月居中。流域洪水主要由梅雨和台风暴第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页雨形成。梅雨历时长，总量大，雨强小；台风雨历时短，雨强大，两者均可能对工程施工产生不利影响。本工程位于常熟福山塘控制区域。福山塘常水位3.2m左右，河道拓浚后由引水管道与福山塘沟通。1.6工程地质资料据地质剖面图揭示，节制闸工程地基为...
