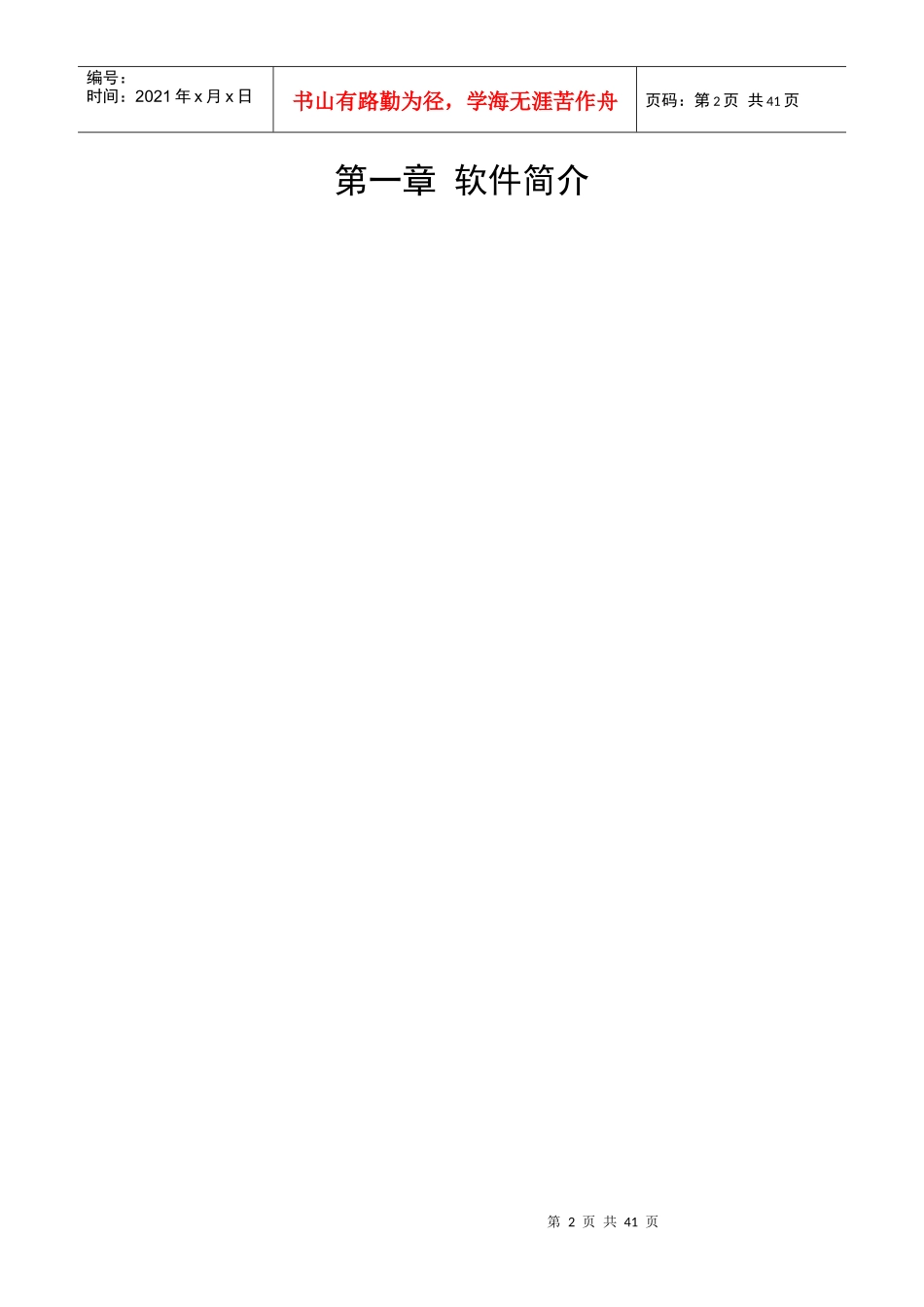

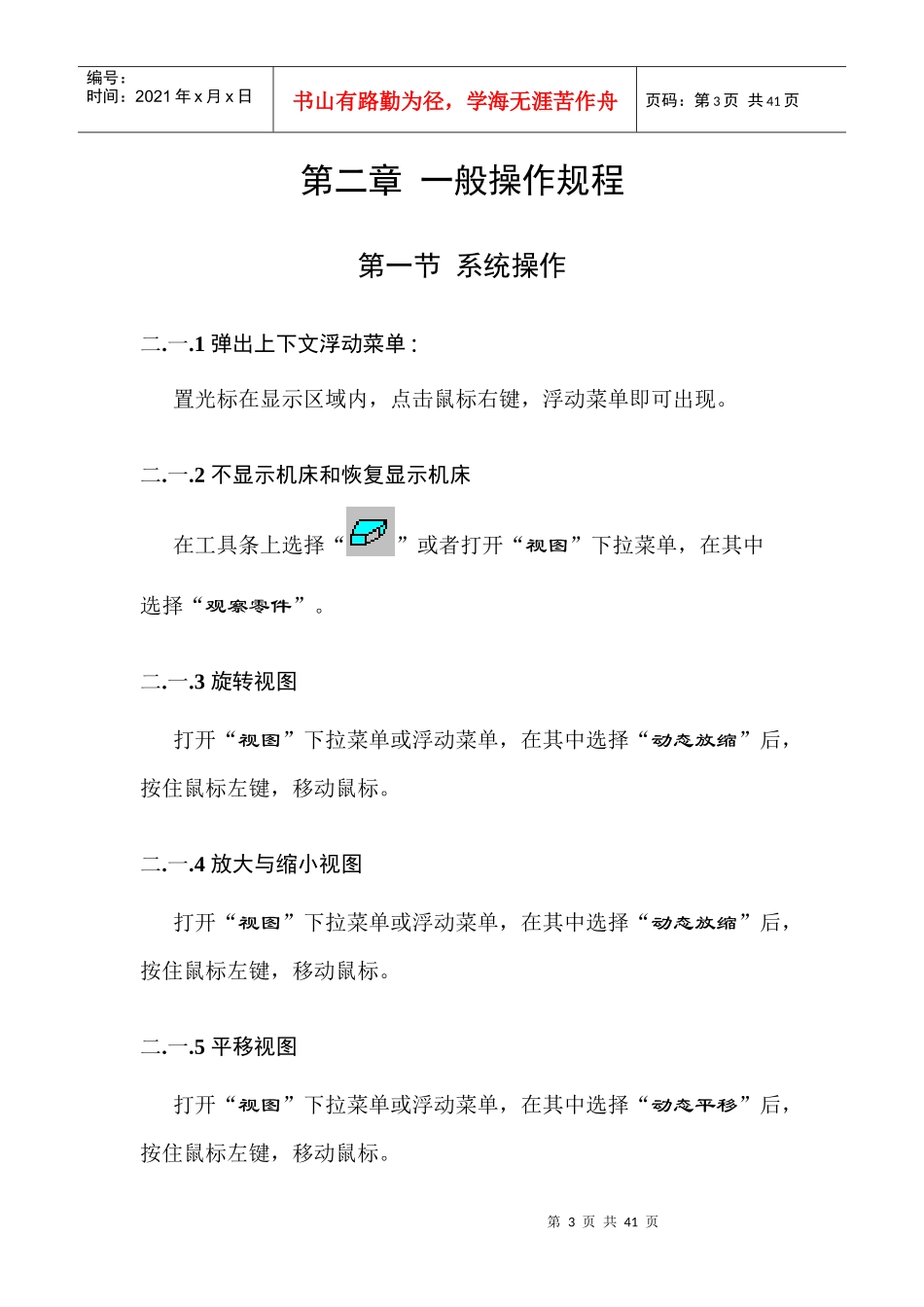

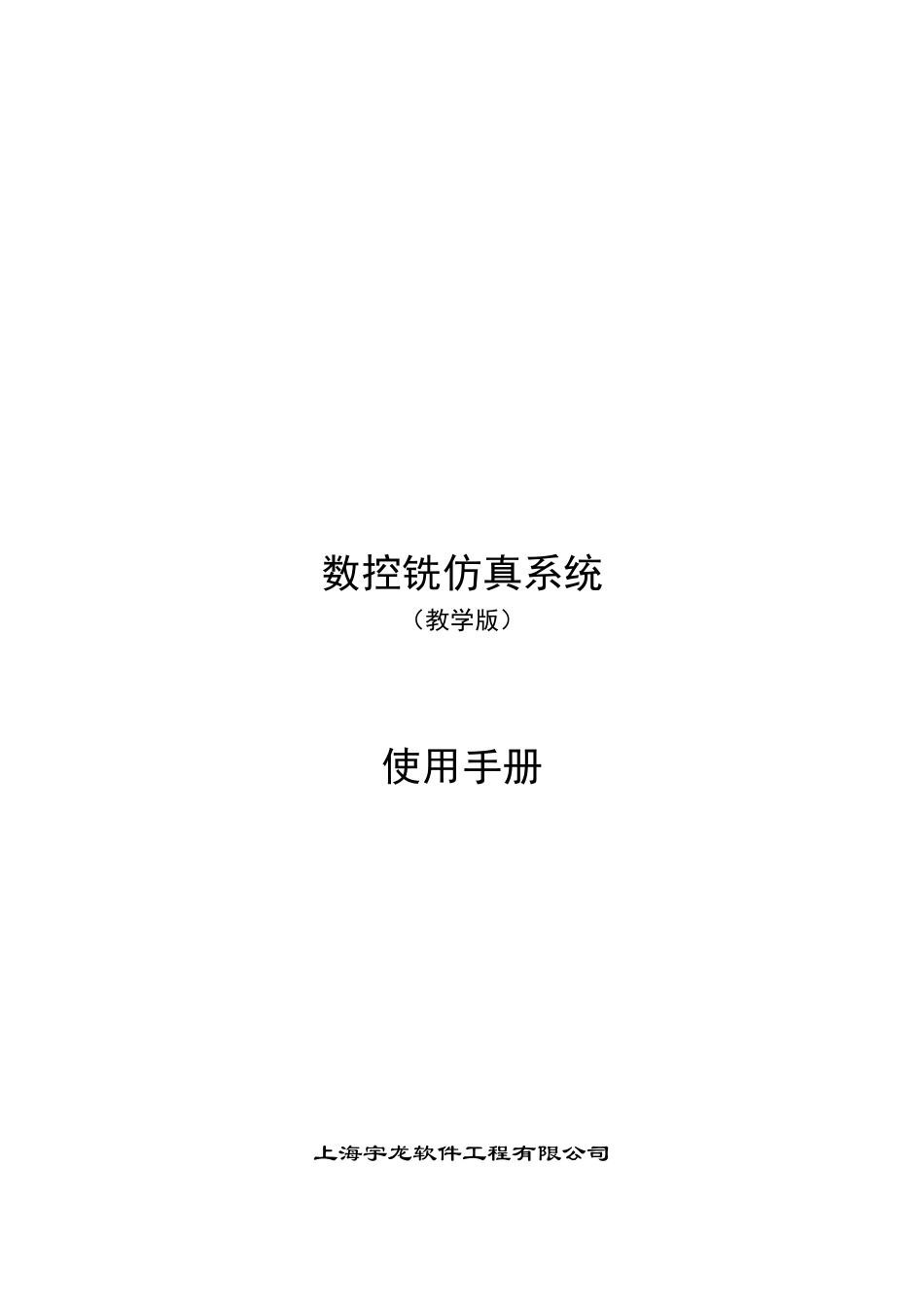

数控铣仿真系统（教学版）使用手册上海宇龙软件工程有限公司第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第一章软件简介第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第二章一般操作规程第一节系统操作二.一.1弹出上下文浮动菜单：置光标在显示区域内，点击鼠标右键，浮动菜单即可出现。二.一.2不显示机床和恢复显示机床在工具条上选择“”或者打开“视图”下拉菜单，在其中选择“观察零件”。二.一.3旋转视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态放缩”后，按住鼠标左键，移动鼠标。二.一.4放大与缩小视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态放缩”后，按住鼠标左键，移动鼠标。二.一.5平移视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态平移”后，按住鼠标左键，移动鼠标。第3页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页第二节前期准备工作二.二.1选择机床规格在工具条上点击或打开“数控机床”下拉菜单或浮动菜单，在其中选择“选择机床”后，系统打开以下对话框，可以在其中查到本机床的参数（1.0版本仅支持铣床一种规格）：图1.选择机床对话框第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页二.二.2定义零件毛胚形状和尺寸在工具条上选择“”或打开“数控机床”下拉菜单或浮动菜单，在其中选择“定义毛坯”后，系统打开以下对话框。图2.零件毛胚定义对话框(1)选择毛胚类型：本系统提供两种形状的毛胚供选择：长方形和圆柱形。通过用光标点击毛胚形状图标选择毛胚类型。(2)参数输入：毛胚名输入框供操作者输入毛胚名，在输入毛胚名以后，被定义的毛胚才可以被保存。第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页尺寸输入框用于输入尺寸，单位：毫米。长方形毛胚的尺寸最大极限是2000X1000X500（长X宽X高）圆柱形毛胚的尺寸最大极限是500X500（直径X高）(3)保存退出：按“确定”按钮，保存定义的毛胚并且退出本操作。(4)取消退出：按“取消”按钮，退出本操作。二.二.3工艺板选用当需要选择工艺板的尺寸，或移动毛胚到需要的位置时。打开“数控机床”下拉菜单或浮动菜单并在其中选择“工艺板…”，或在工具条上选择“”，系统打开以下对话框。第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页图3.定义工艺板对话框(1)选择毛胚在对话框中“选择毛胚”下拉式列表框中选则毛胚。被选中的毛胚的尺寸将被显示在对话框中。(2)设定工艺板的初始值按“自动放置”按钮，系统设置的工艺板的长和宽分别比毛胚的尺寸大100毫米，厚度30毫米。(3)调整工艺板尺寸工艺板长、宽、高数据框内输入需要的数据。(4)毛胚位置调整第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页使用“向上”、“向下”、“向左”“向右”和“旋转”按钮，移动毛胚在工艺板上的位置(5)保存退出按“确定”按钮，自动保存定义的工艺板并且退出本操作。(6)取消退出按“取消”按钮，退出本操作。二.二.4摆放零件对毛胚进行加工时首先将它放在机床台面上。打开“数控机床”下拉菜单或浮动菜单并在其中选择“装夹…”，或在工具条上选择“”，系统打开以下对话框。图4.装夹－选择毛坯对话框(1)选择毛胚第9页共41页第8页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共41页在对话框中选择毛胚，如果已经定义了工艺板，工艺板被同时选中。(2)确认关闭选择“确认“按钮，关闭本对话框。系统自动把选中的毛胚放在机床台面上。(3)调整位置系统把毛胚放在机床工作台上的同时，弹出一个如下图所示的小键盘，利用小键盘，操作者可以移动毛胚在工作台上的位置。用“关闭”按钮结束零件移动。二.二.5使用压板(1)安装压版打开“数控机床”下拉菜单，在“压板”项中选择“安装压板”。系统打开“压板设置”对话框，...
