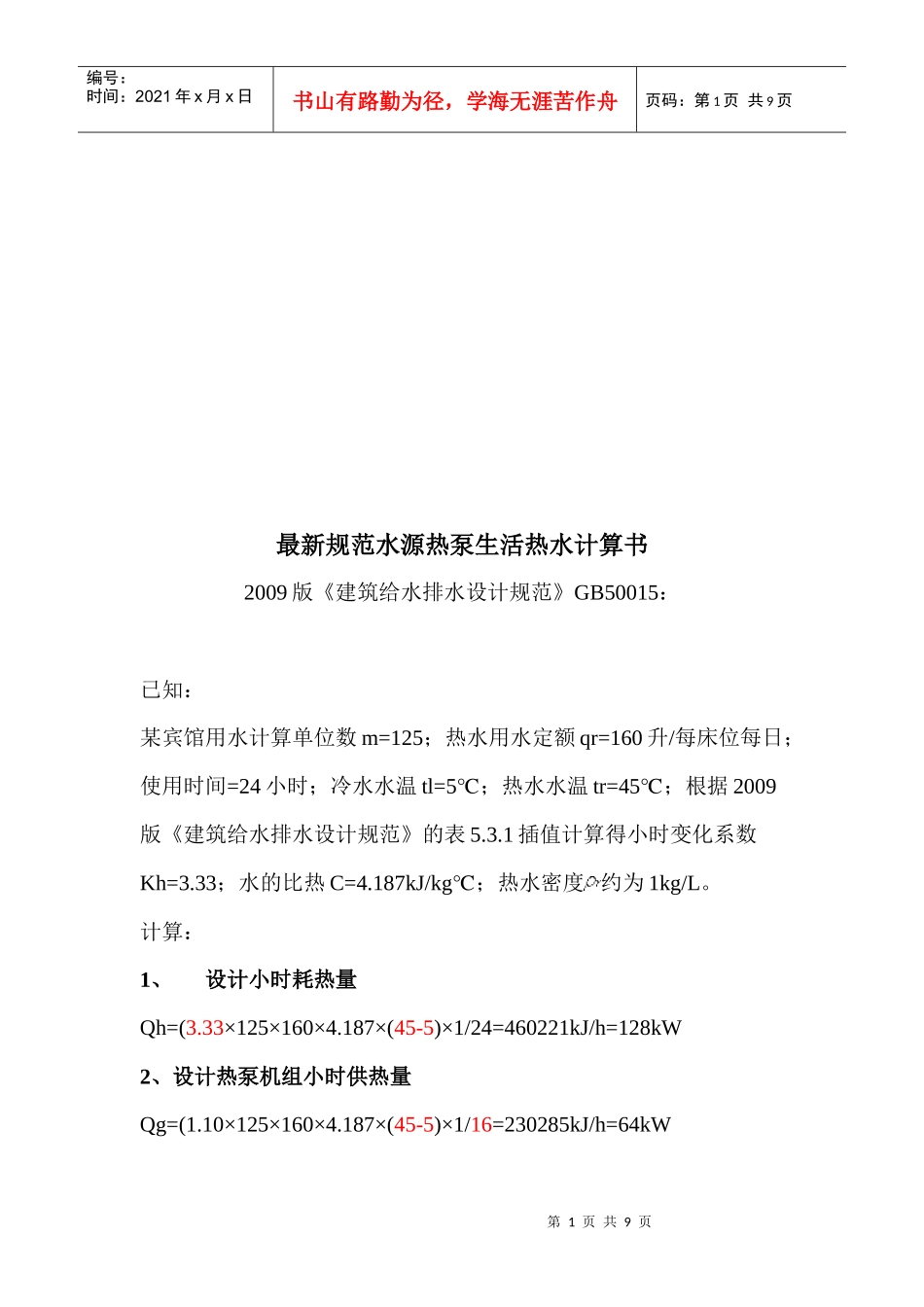

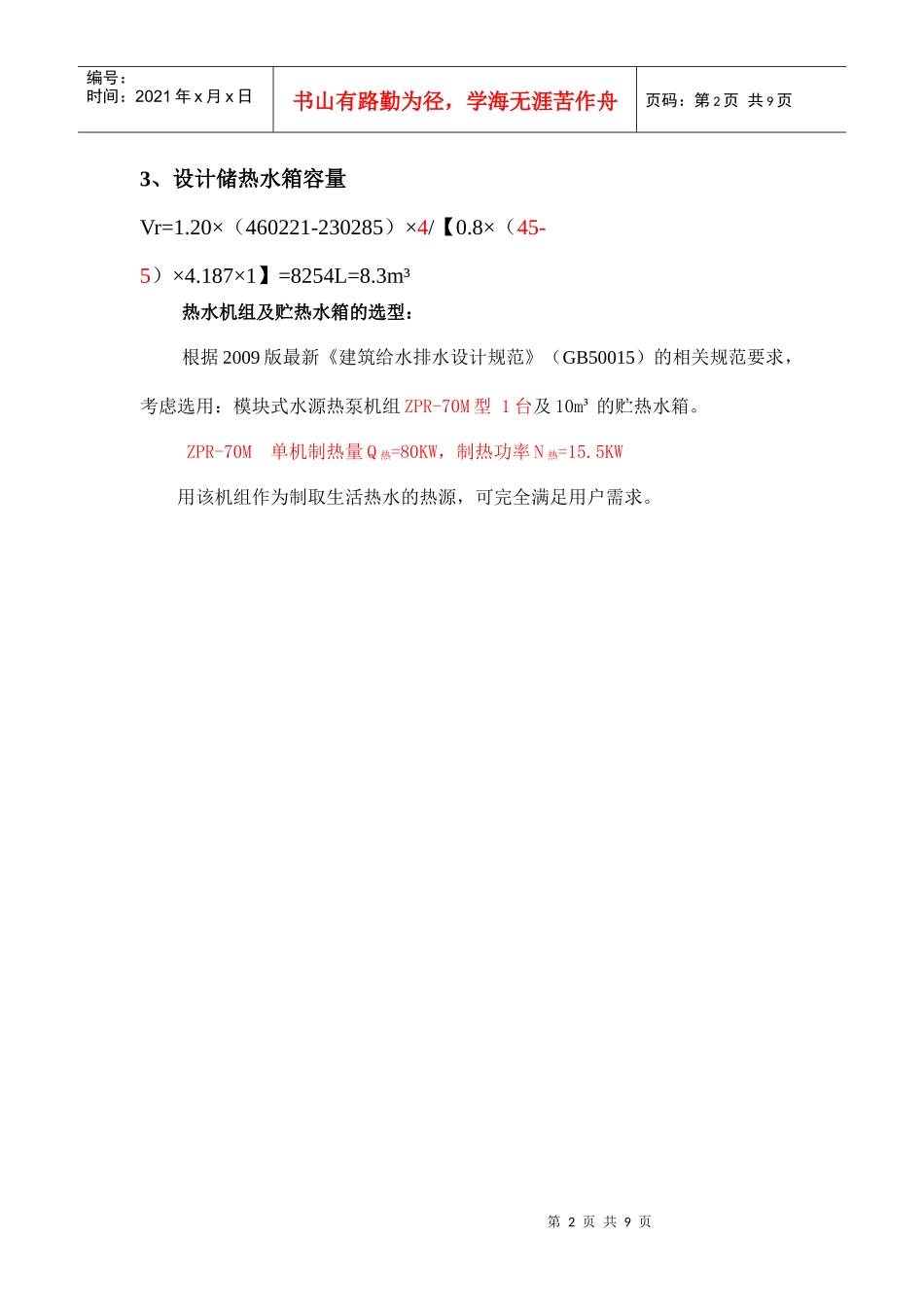

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页最新规范水源热泵生活热水计算书2009版《建筑给水排水设计规范》GB50015：已知：某宾馆用水计算单位数m=125；热水用水定额qr=160升/每床位每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=45℃；根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=3.33；水的比热C=4.187kJ/kg℃；热水密度约为1kg/L。计算：1、设计小时耗热量Qh=(3.33×125×160×4.187×(45-5)×1/24=460221kJ/h=128kW2、设计热泵机组小时供热量Qg=(1.10×125×160×4.187×(45-5)×1/16=230285kJ/h=64kW第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3、设计储热水箱容量Vr=1.20×（460221-230285）×4/【0.8×（45-5）×4.187×1】=8254L=8.3m³热水机组及贮热水箱的选型：根据2009版最新《建筑给水排水设计规范》（GB50015）的相关规范要求，考虑选用：模块式水源热泵机组ZPR-70M型1台及10m³的贮热水箱。ZPR-70M单机制热量Q热=80KW，制热功率N热=15.5KW用该机组作为制取生活热水的热源，可完全满足用户需求。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页相关规范：本计算适应于全日供应热水的宿舍(I、Ⅱ类)、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客服(不含员工)、医院住院部、养老院、幼儿园、托儿所(有住宿)、办公楼等建筑的集中热水供应系统。参考2009版《建筑给水排水设计规范》GB50015：设计小时耗热量计算公式：(5.3.1-1)式中Qh－－设计小时耗热量(kJ/h)；m－－用水计算单位数(人数或床位数)；qr－－热水用水定额(L/人·d或L/床·d)应按GB50015表5.1.1采用；C－－水的比热，C=4.187(kJ/kg·)℃；tr－－热水温度，tr＝60()℃；tl－－冷水温度，按GB50015表5.1.4选用；－－热水密度(kg/L)；Kh－－小时变化系数，可按表5.3.1采用。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页水源热泵的设计小时供热量应按下式计算：(5.4.2B-1)式中：Qg——水源热泵设计小时供热量（KJ/h）；qr——热水用水定额（L/人·d或L/床·d），按不高于GB50015表5.1.1-1和表5.1.1-2中的用水定额中下限取值；m——用水计算单位数（人数或床位数）；tr——热水温度，tr=60（℃）；t1——冷水温度，按GB50015表5.1.4选用；－－热水密度(kg/L)；T1——热泵机组设计工作时间（h/d），取12h—20h；k1——安全系数，k1=1.05-1.10。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页水源热泵热水供应系统应设置储热水箱，全日制集中热水供应系统贮热水箱总容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算：(5.4.2B-2)式中：Qh——设计小时耗热量（KJ/h）；Qg——设计小时供热量（KJ/h）；Vr——贮热水箱总容积（L）；C－－水的比热，C=4.187(kJ/kg·)℃；tr－－热水温度；tl－－冷水温度，按GB50015表5.1.4选用；T——设计小时耗热量持续时间（h）；η——有效贮热容积系数，贮热水箱、卧式贮热水罐η=0.80-0.85，立式贮热水罐η=0.85-0.90；k2——安全系数，k2=1.10-1.20。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
