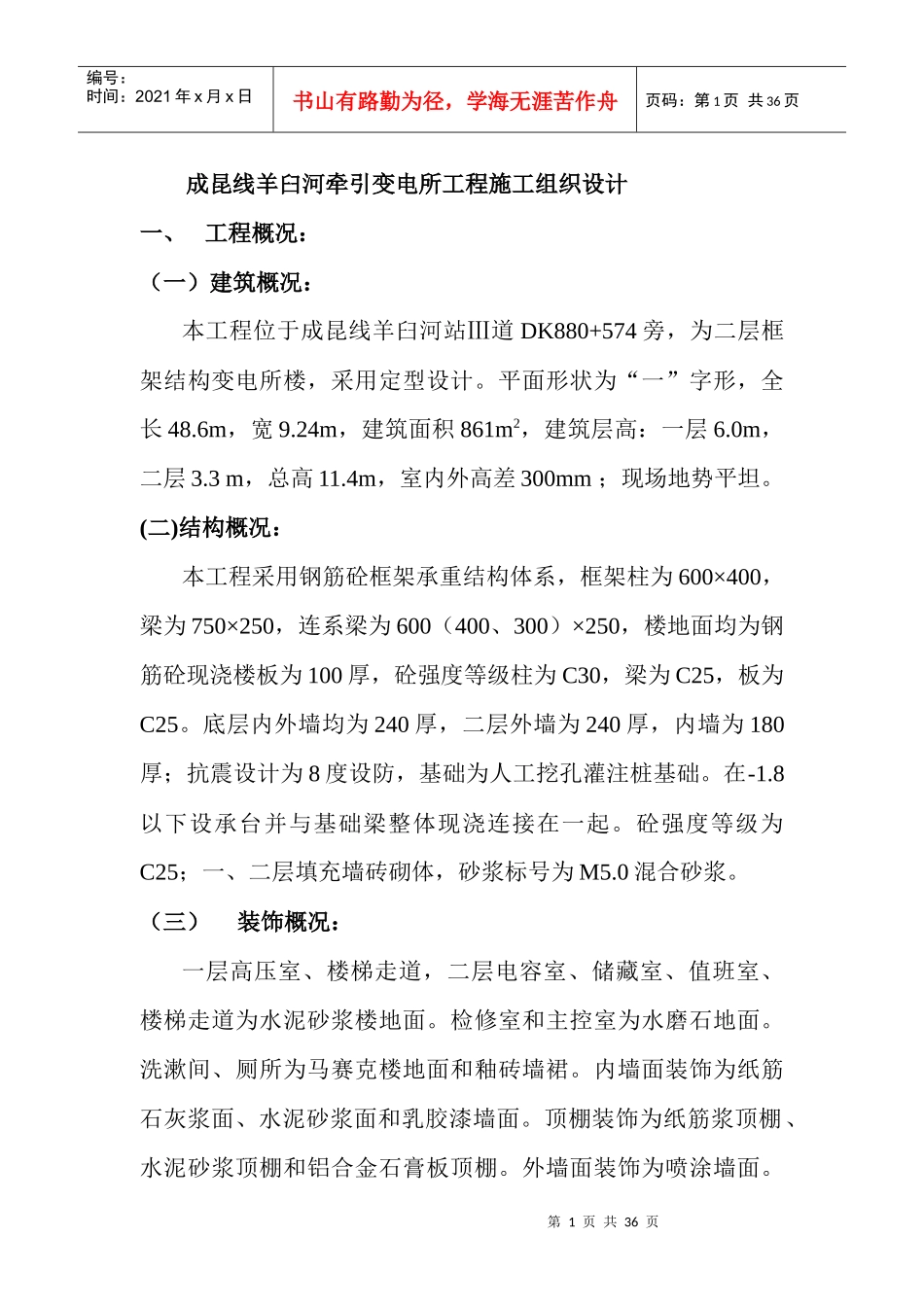

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页成昆线羊臼河牵引变电所工程施工组织设计一、工程概况：（一）建筑概况：本工程位于成昆线羊臼河站Ⅲ道DK880+574旁，为二层框架结构变电所楼，采用定型设计。平面形状为“一”字形，全长48.6m，宽9.24m，建筑面积861m2，建筑层高：一层6.0m，二层3.3m，总高11.4m，室内外高差300mm；现场地势平坦。(二)结构概况：本工程采用钢筋砼框架承重结构体系，框架柱为600×400，梁为750×250，连系梁为600（400、300）×250，楼地面均为钢筋砼现浇楼板为100厚，砼强度等级柱为C30，梁为C25，板为C25。底层内外墙均为240厚，二层外墙为240厚，内墙为180厚；抗震设计为8度设防，基础为人工挖孔灌注桩基础。在-1.8以下设承台并与基础梁整体现浇连接在一起。砼强度等级为C25；一、二层填充墙砖砌体，砂浆标号为M5.0混合砂浆。（三）装饰概况：一层高压室、楼梯走道，二层电容室、储藏室、值班室、楼梯走道为水泥砂浆楼地面。检修室和主控室为水磨石地面。洗漱间、厕所为马赛克楼地面和釉砖墙裙。内墙面装饰为纸筋石灰浆面、水泥砂浆面和乳胶漆墙面。顶棚装饰为纸筋浆顶棚、水泥砂浆顶棚和铝合金石膏板顶棚。外墙面装饰为喷涂墙面。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页屋面为卷材屋面并有隔热层。（四）水电安装概况：本工程安装部分包括低压配电系统，电器照明系统，电器动力系统和给排水系统等。二、工程特点：1、该工程呈“一”字型，平面设计简单，但该工程属于变电所工程，因此在施工方法、施工机械、安全文明施工，尤其轴线及标高控制极为重要，必须予以高度重视和采取必要措施。2、该工程属成昆电气化改造工程中的牵引变电所工程，因其地理环境位置特殊，建设单位非常重视，作为施工单位要急建设单位所急，想建设单位所想，在施工过程中必须强化质量管理和现场组织管理，力争创造一流施工水平，确保工程为优良工程。3、由于该工程置于高填方上，且基础设计为人工挖孔桩基础，施工期又在常年雨水量较多季节，所以在施工基础期间，必须要有防雨措施、土方塌倒措施和现场平面组织措施。4、该工程属变电所工程，土建工程与安装工程交叉频繁，所以在安装工程的预留、预埋、预配应以高度重视和采取相应措施。5、为确保工程进展顺利，工程施工中用电及楼层用水应有保证措施，在该工程中要尽量提高机械化程度，减少人工操作，第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页提高效率。6、该工程地理环境位置特殊，各型材料及机具只有靠唯一一条铁路运输，且站台离工地较远，约550m，必须靠火车从外地货运至站台卸下后采用人工二次搬运到工地，人工耗用量极大，因此，在施工过程中要灵活机动组织，既要有材料机具保证措施，又要有劳动力保证措施，还必须与车站密切配合并保证人工二次搬运的安全。7、施工现场条件较差属高填方地块，但必须强化现场平面管理和现场组织，做到文明施工。三、施工部署：该工程工期较紧，仅四个月时间要求交付安装，而基础工程增加量较大，工期较长，约需两个月，为尽量满足建设方的要求，本工程在工期安排，施工顺序方面按以下要求组织施工：（一）总体原则1、按照四个月为总工期控制依据，以基础和主体为重点的原则施工。2、尽量缩短基础与主体工期，水电工期穿插在土建工期内。3、基础施工合理组织劳动力，采用平行流水交叉作业。4、电气安装隐蔽管线随土建进度敷设，基本做到对墙体和楼板不剔不凿。5、各型材料和机具必须合理组织安排，要充分考虑材料在第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页运输途中时间。（二）工期安排以实际日历总工期120天为控制依据，挖孔桩基础45天，承台地基15天，主体结构20天，装修40天，为保证工期，结构阶段插入内隔墙地面垫层10天，水电安装预埋穿插进行，实际日历工期120天，基本能保证工期要求。室外工程因不影响安装，故不占日历总工期。（三）施工顺序基础工程为本工...
