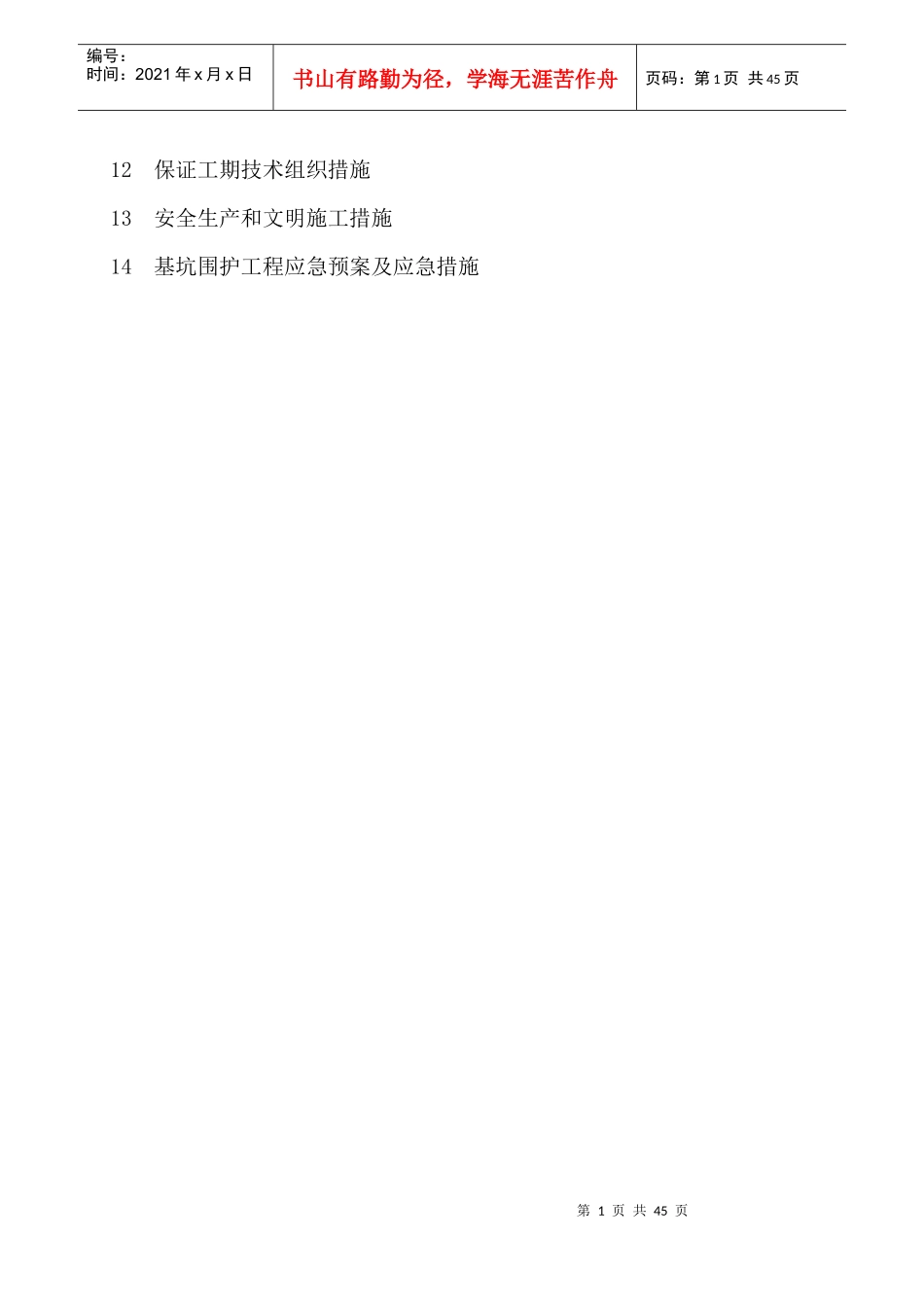

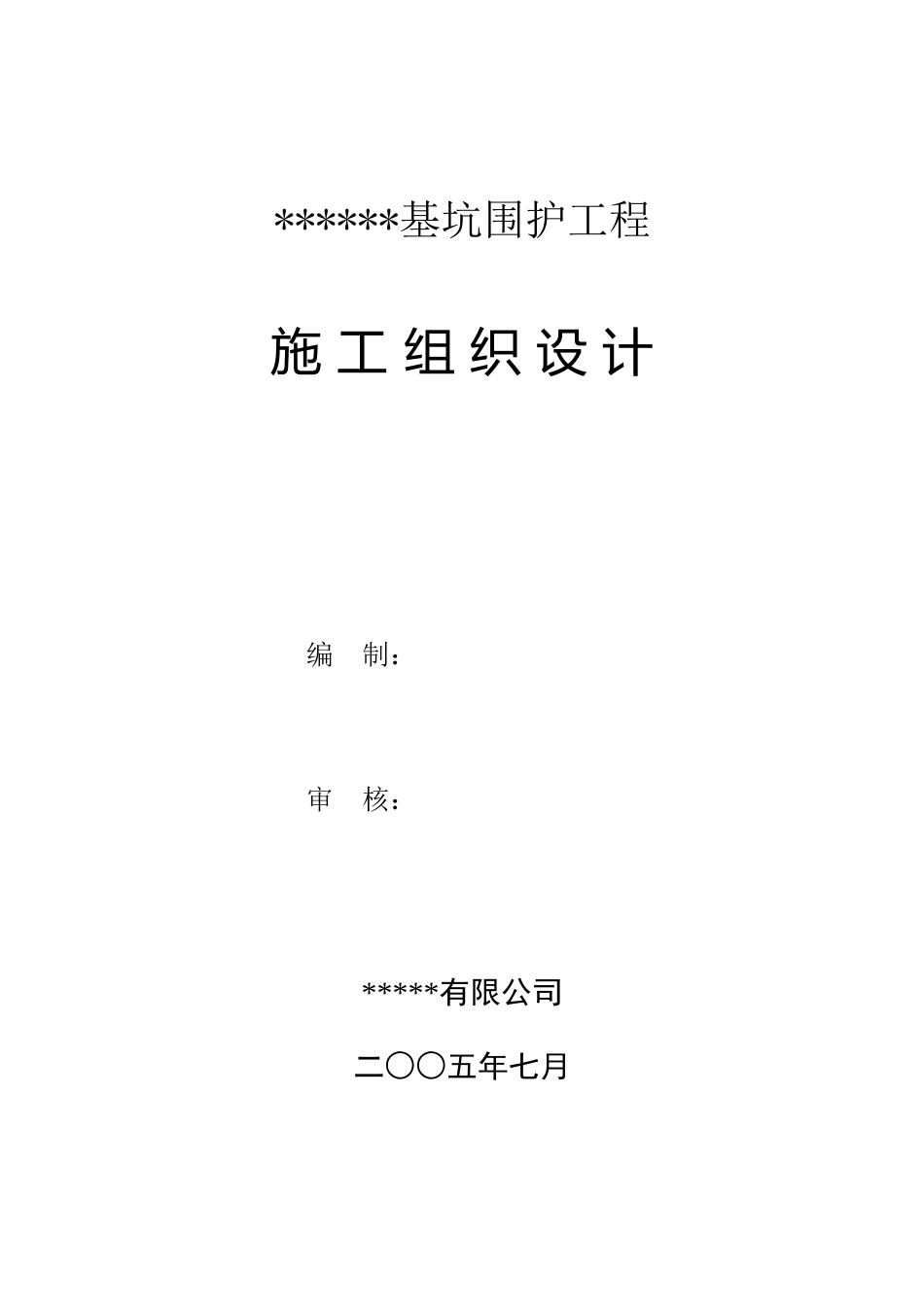

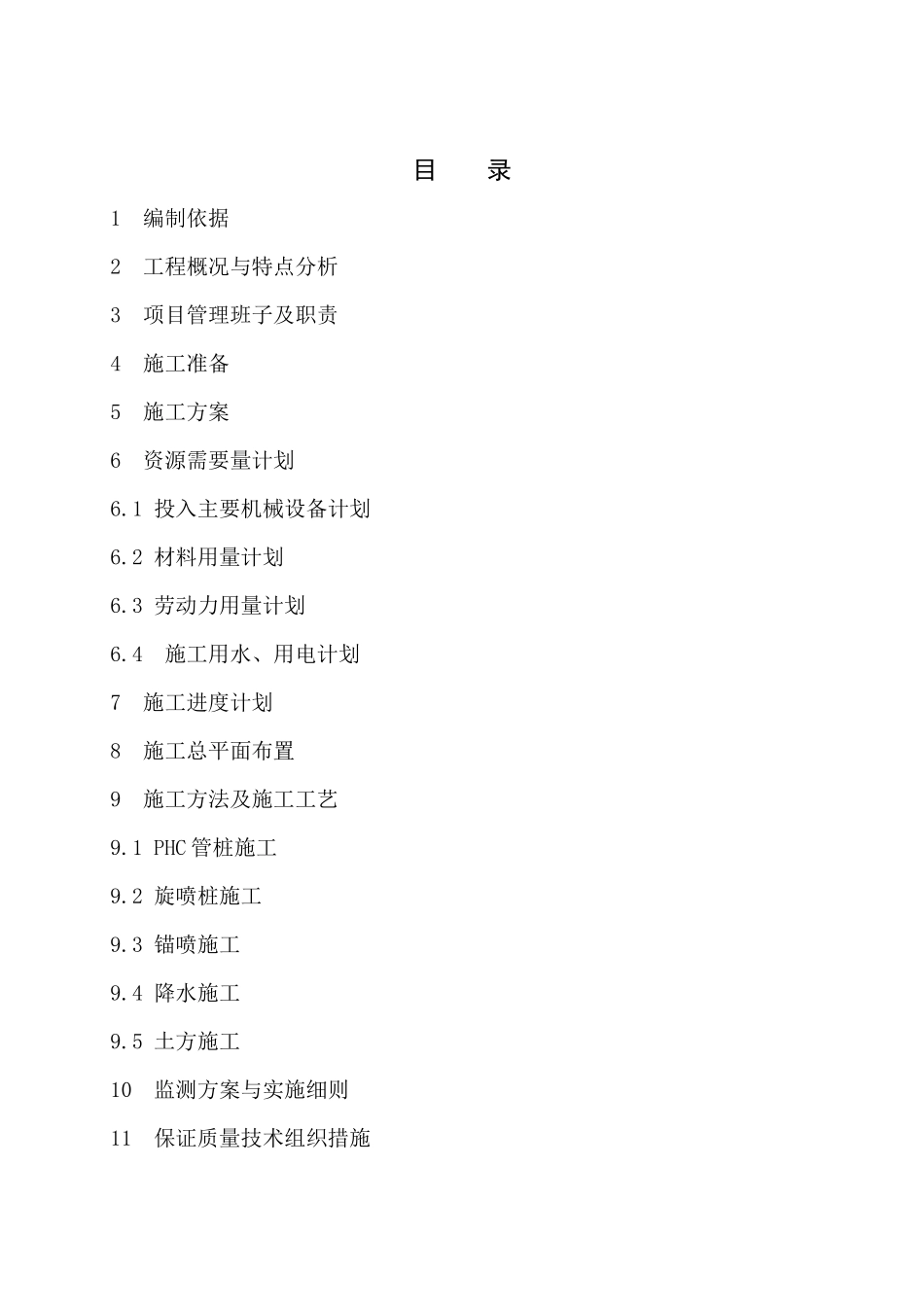

******基坑围护工程施工组织设计编制：审核：*****有限公司二○○五年七月目录1编制依据2工程概况与特点分析3项目管理班子及职责4施工准备5施工方案6资源需要量计划6.1投入主要机械设备计划6.2材料用量计划6.3劳动力用量计划6.4施工用水、用电计划7施工进度计划8施工总平面布置9施工方法及施工工艺9.1PHC管桩施工9.2旋喷桩施工9.3锚喷施工9.4降水施工9.5土方施工10监测方案与实施细则11保证质量技术组织措施第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页12保证工期技术组织措施13安全生产和文明施工措施14基坑围护工程应急预案及应急措施第1页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页1编制依据1.1《*****岩土工程勘察报告》1.2《*****基坑围护工程施工图设计招标文件》1.3《*****基坑围护工程方案图》（投标方案）1.4《建筑地基基础工程施工质量验收规范》1.5《基坑土钉支护技术规程》（CECS96:97）1.6《建筑基坑支护技术规程》（JGJ120-99）2基坑围护工程概况及特点分析2.1工程概况工程名称：*****基坑围护工程建设单位：*****房地产开发有限公司围护设计单位：*****设计院围护施工单位：*****有限公司建设地点：*****围护结构形式：放坡+PHC管桩+旋喷桩；放坡+PHC管桩+旋喷桩+喷锚。围护结构工程量：周长约505m，PHC管桩7328m，旋喷桩7440m，锚管3156m，喷射砼2625m2，降水井15口。基坑底周长：418m基坑围护安全等级：基坑侧壁安全等级Ⅱ级，重要性系数取1.0第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页地下室：三层，建筑面积27391.7m3，现浇钢筋砼框架—剪力墙结构，基坑底标高为-4.350m。计划施工工期：75日历天工程质量：合格2.2工程水文地质概况拟建场地位于*****，四面环水，属江心洲地貌。根据*****勘察院提供的地质资料，地层结构从上到下由杂填土、淤泥质土、（含泥）中砂、淤泥质土夹细砂、中砂、碎卵石、残积砂质粘性土、全风化花岗岩、强风化花岗岩、中等风化花岗岩、微风化花岗岩组成。主要土层的基本特征分述如下：①杂填土：褐黄、杂色，成分不均匀，含碎石、砖块等建筑垃圾，下部多为回填砂。厚度1.4～4.7m。②淤泥质土：黑灰、浅灰色、含少量贝屑及腐植质，局部呈淤泥，有嗅味。厚度0.4～4.8m。③（含泥）中砂：浅黄、褐灰色，属冲积成因，不均匀，以石英质中砂为主，局部为细砂及少量粉砂，局部夹淤泥质土。厚度7.1～14.5m。④淤泥质土夹细砂：深灰色，含少量贝屑及腐植质，上部常夹薄层细砂，局部呈软塑粘土，稍有嗅味。厚度1.75～6.00m。场地地下水分别赋存于上部的（含泥）中砂层和下部的中砂、碎卵石强风化花岗岩层中，淤泥质土夹细砂层为相对隔水层。其中（含泥）中砂含水层属孔隙型潜水，与晋江有直接的水力联系；中砂、碎卵石、强风化第3页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页岩含水层属孔隙型～裂隙型承压水。地下水的补给来源为岩土层的侧向补给和大气降水、含水层之间的越流补给。（含泥）中砂含水层初见水位和稳定水位基本一致，大都在砂层面附近，埋深2.50～4.50m，相对标高在1.00～1.50m左右；地下水位标高在1.10～1.50m。场地的地基土存在湿润区含水量≥30%的弱透水土层和含水量≥20%的强透水土层。2.3设计技术要求2.3.1PHC管桩采用φ500-100-A型，桩长12～15m。桩顶标高为＋2.65m，要求桩端进入淤泥质土夹细砂层1.0m。桩距900mm，垂直度偏差≤0.5%，桩位偏差≤50mm。2.3.2旋喷桩：成孔直径φ600mm，垂直度偏差≤0.5%；提升速度≤0.2m/min，旋转速度10～20r/min，喷浆量不小于1200ml/s，水灰比0.8～1.0，水泥土抗压强度≥1.5n/mm2。2.3.3锚管直径为φ48，成孔直径80mm，锚管长度3.5～7.0m，要求随成孔随注浆。2.3.4喷射砼：C20混凝土，水泥为32.5R，配合比为水泥：砂：石子＝1：2：2；钢筋网钢筋为HPR235(或Q235)，加强钢筋为HRB335，保护层均不少于30mm。喷射作业应分段分层进行，同一分段内喷射顺序应自下而上，喷射完成后应喷水养护7...
