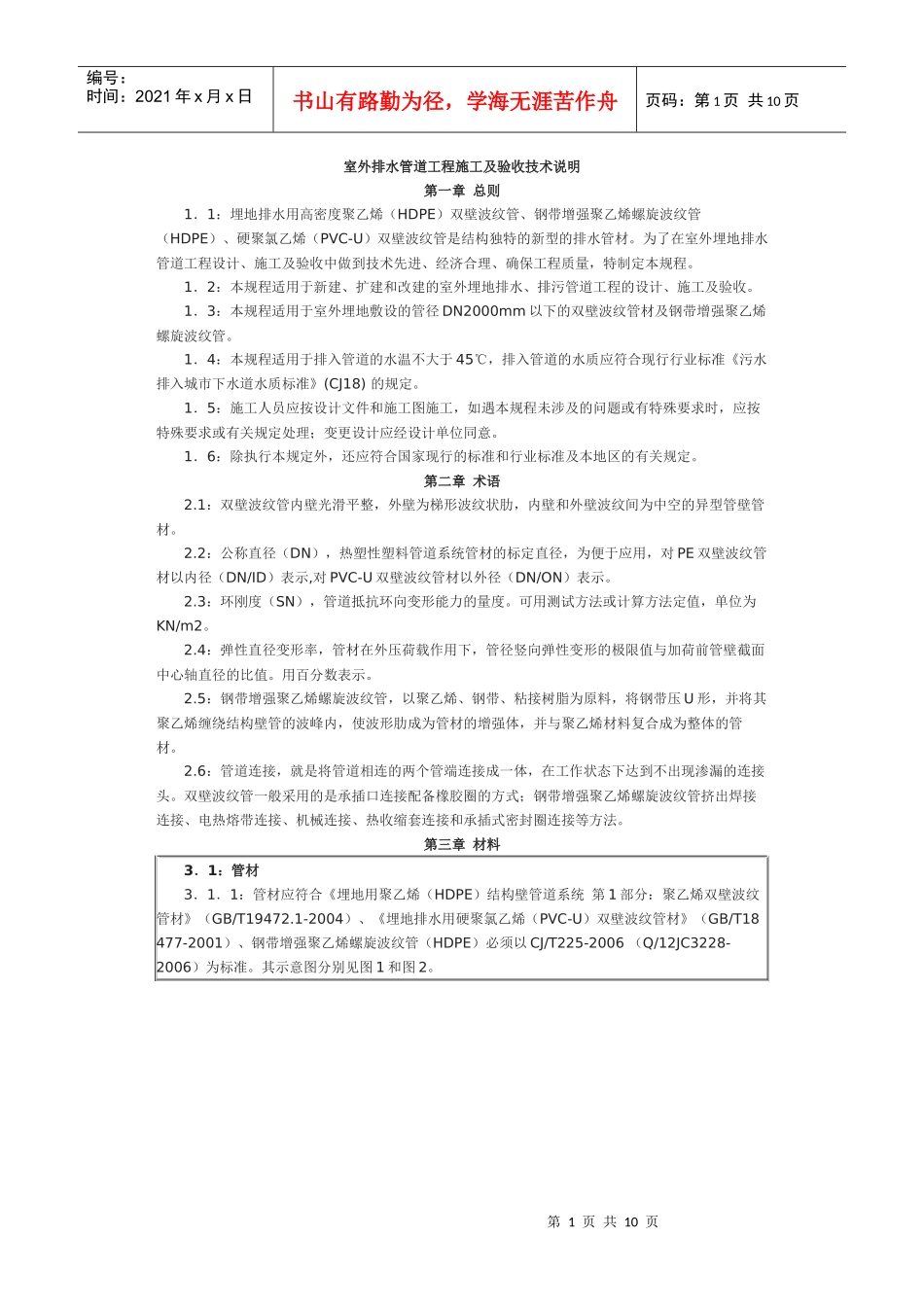

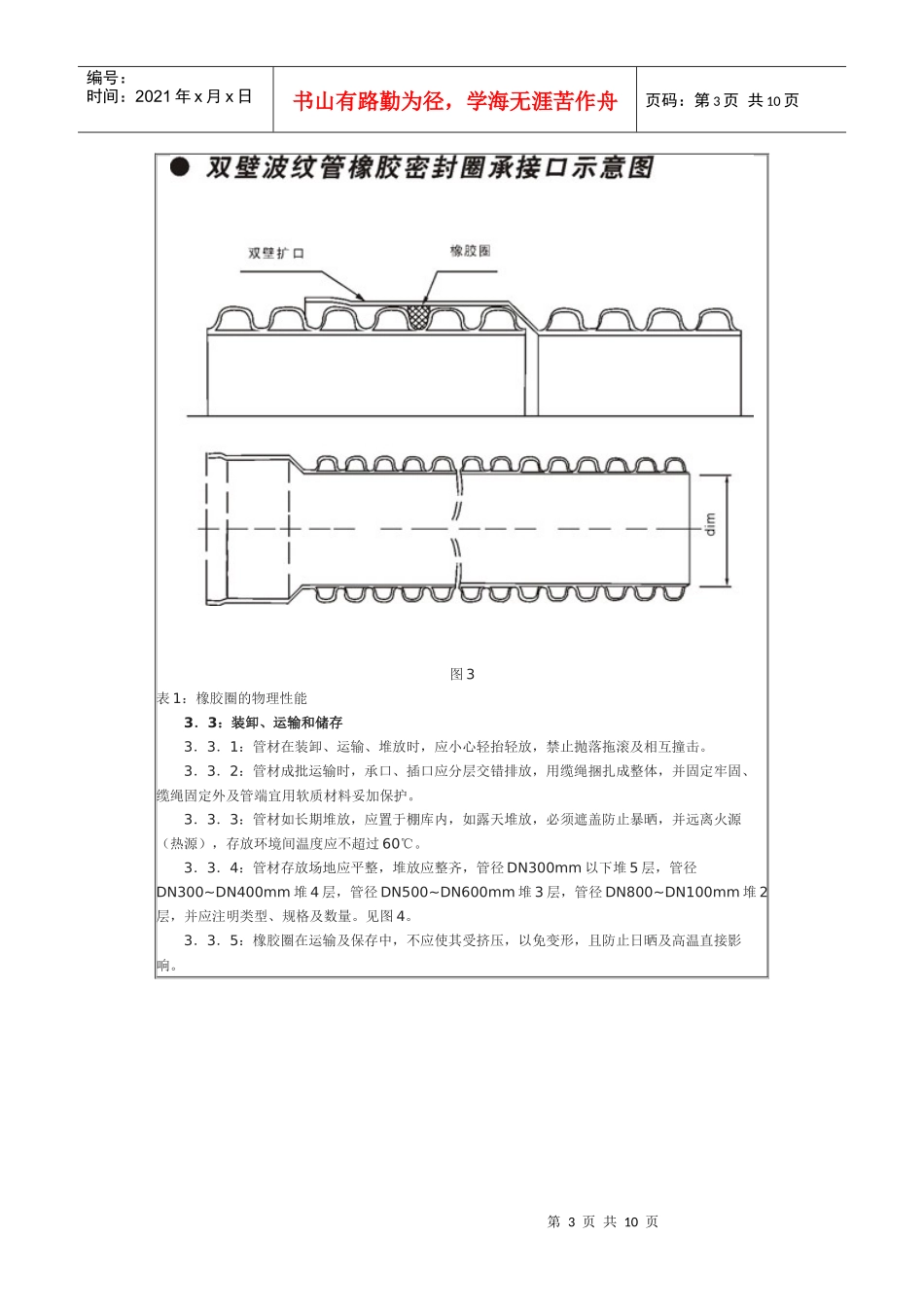

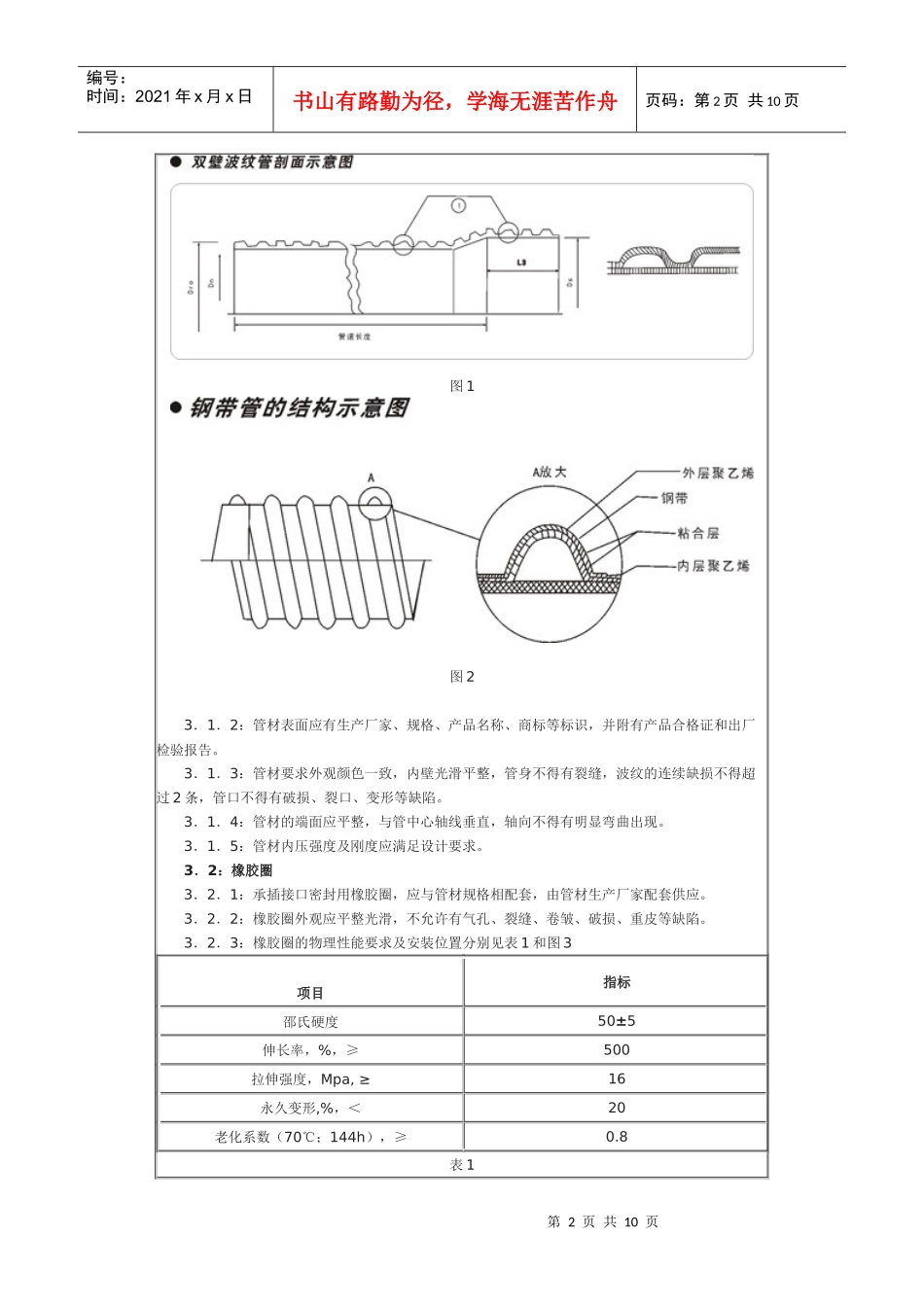

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页室外排水管道工程施工及验收技术说明第一章总则1．1：埋地排水用高密度聚乙烯（HDPE）双壁波纹管、钢带增强聚乙烯螺旋波纹管（HDPE）、硬聚氯乙烯（PVC-U）双壁波纹管是结构独特的新型的排水管材。为了在室外埋地排水管道工程设计、施工及验收中做到技术先进、经济合理、确保工程质量，特制定本规程。1．2：本规程适用于新建、扩建和改建的室外埋地排水、排污管道工程的设计、施工及验收。1．3：本规程适用于室外埋地敷设的管径DN2000mm以下的双壁波纹管材及钢带增强聚乙烯螺旋波纹管。1．4：本规程适用于排入管道的水温不大于45℃，排入管道的水质应符合现行行业标准《污水排入城市下水道水质标准》(CJ18)的规定。1．5：施工人员应按设计文件和施工图施工，如遇本规程未涉及的问题或有特殊要求时，应按特殊要求或有关规定处理；变更设计应经设计单位同意。1．6：除执行本规定外，还应符合国家现行的标准和行业标准及本地区的有关规定。第二章术语2.1：双壁波纹管内壁光滑平整，外壁为梯形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材。2.2：公称直径（DN），热塑性塑料管道系统管材的标定直径，为便于应用，对PE双壁波纹管材以内径（DN/ID）表示,对PVC-U双壁波纹管材以外径（DN/ON）表示。2.3：环刚度（SN），管道抵抗环向变形能力的量度。可用测试方法或计算方法定值，单位为KN/m2。2.4：弹性直径变形率，管材在外压荷载作用下，管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。用百分数表示。2.5：钢带增强聚乙烯螺旋波纹管，以聚乙烯、钢带、粘接树脂为原料，将钢带压U形，并将其聚乙烯缠绕结构壁管的波峰内，使波形肋成为管材的增强体，并与聚乙烯材料复合成为整体的管材。2.6：管道连接，就是将管道相连的两个管端连接成一体，在工作状态下达到不出现渗漏的连接头。双壁波纹管一般采用的是承插口连接配备橡胶圈的方式；钢带增强聚乙烯螺旋波纹管挤出焊接连接、电热熔带连接、机械连接、热收缩套连接和承插式密封圈连接等方法。第三章材料3．1：管材3．1．1：管材应符合《埋地用聚乙烯（HDPE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》（GB/T19472.1-2004）、《埋地排水用硬聚氯乙烯（PVC-U）双壁波纹管材》（GB/T18477-2001）、钢带增强聚乙烯螺旋波纹管（HDPE）必须以CJ/T225-2006（Q/12JC3228-2006）为标准。其示意图分别见图1和图2。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页图1图23．1．2：管材表面应有生产厂家、规格、产品名称、商标等标识，并附有产品合格证和出厂检验报告。3．1．3：管材要求外观颜色一致，内壁光滑平整，管身不得有裂缝，波纹的连续缺损不得超过2条，管口不得有破损、裂口、变形等缺陷。3．1．4：管材的端面应平整，与管中心轴线垂直，轴向不得有明显弯曲出现。3．1．5：管材内压强度及刚度应满足设计要求。3．2：橡胶圈3．2．1：承插接口密封用橡胶圈，应与管材规格相配套，由管材生产厂家配套供应。3．2．2：橡胶圈外观应平整光滑，不允许有气孔、裂缝、卷皱、破损、重皮等缺陷。3．2．3：橡胶圈的物理性能要求及安装位置分别见表1和图3项目指标邵氏硬度50±5伸长率，%，≥500拉伸强度，Mpa,≥16永久变形,%，＜20老化系数（70℃；144h），≥0.8表1第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图3表1：橡胶圈的物理性能3．3：装卸、运输和储存3．3．1：管材在装卸、运输、堆放时，应小心轻抬轻放，禁止抛落拖滚及相互撞击。3．3．2：管材成批运输时，承口、插口应分层交错排放，用缆绳捆扎成整体，并固定牢固、缆绳固定外及管端宜用软质材料妥加保护。3．3．3：管材如长期堆放，应置于棚库内，如露天堆放，必须遮盖防止暴晒，并远离火源（热源），存放环境间温度应不超过60℃。3．3．4：管材存放场地应平整，堆放应整齐，管径DN300mm以下堆5层，管径DN300~DN400mm堆4层，管径DN500~DN600mm堆3层，管径DN800~DN100mm堆2层，并...
