单片机电子时钟课设论文 1VIP免费

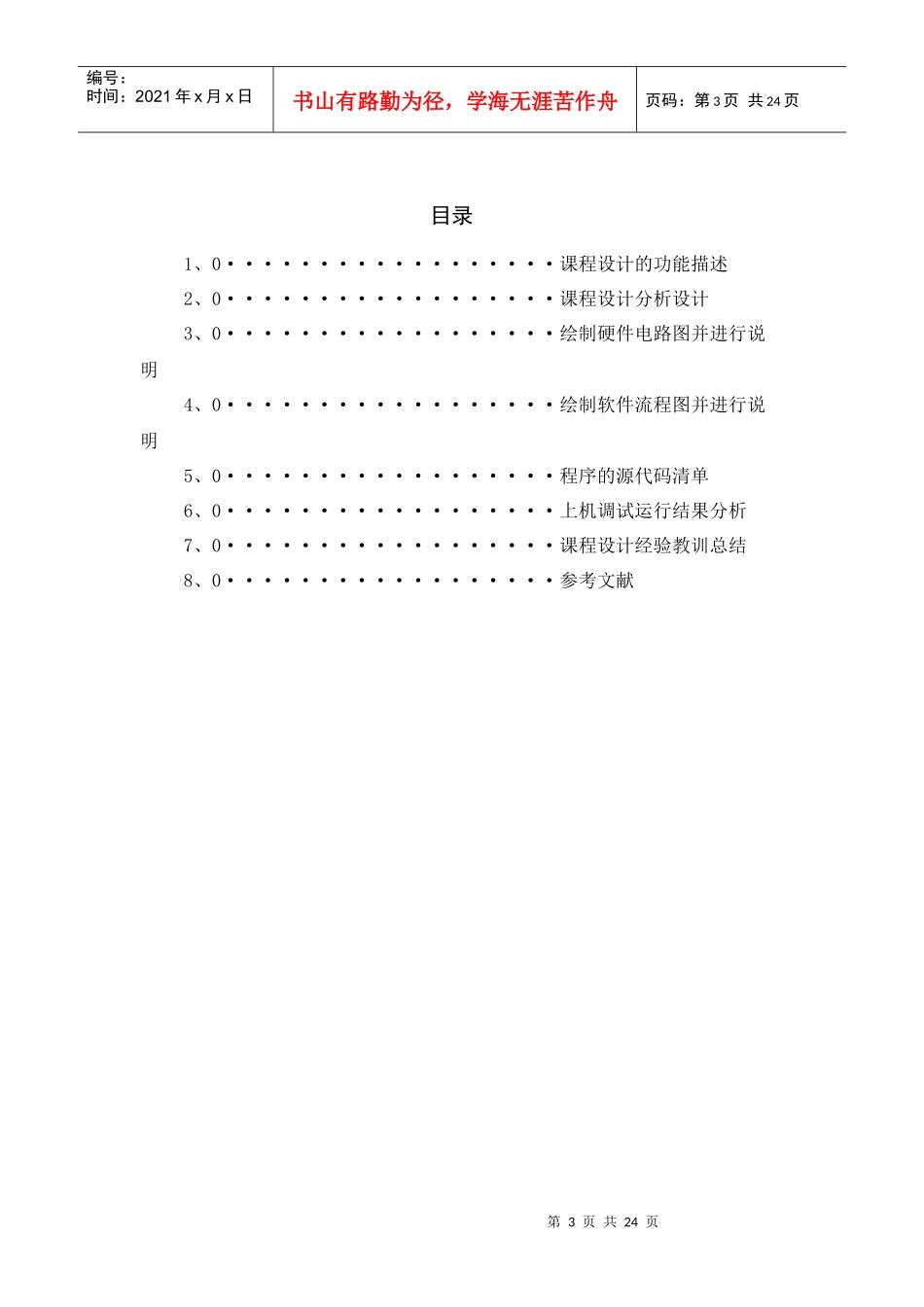

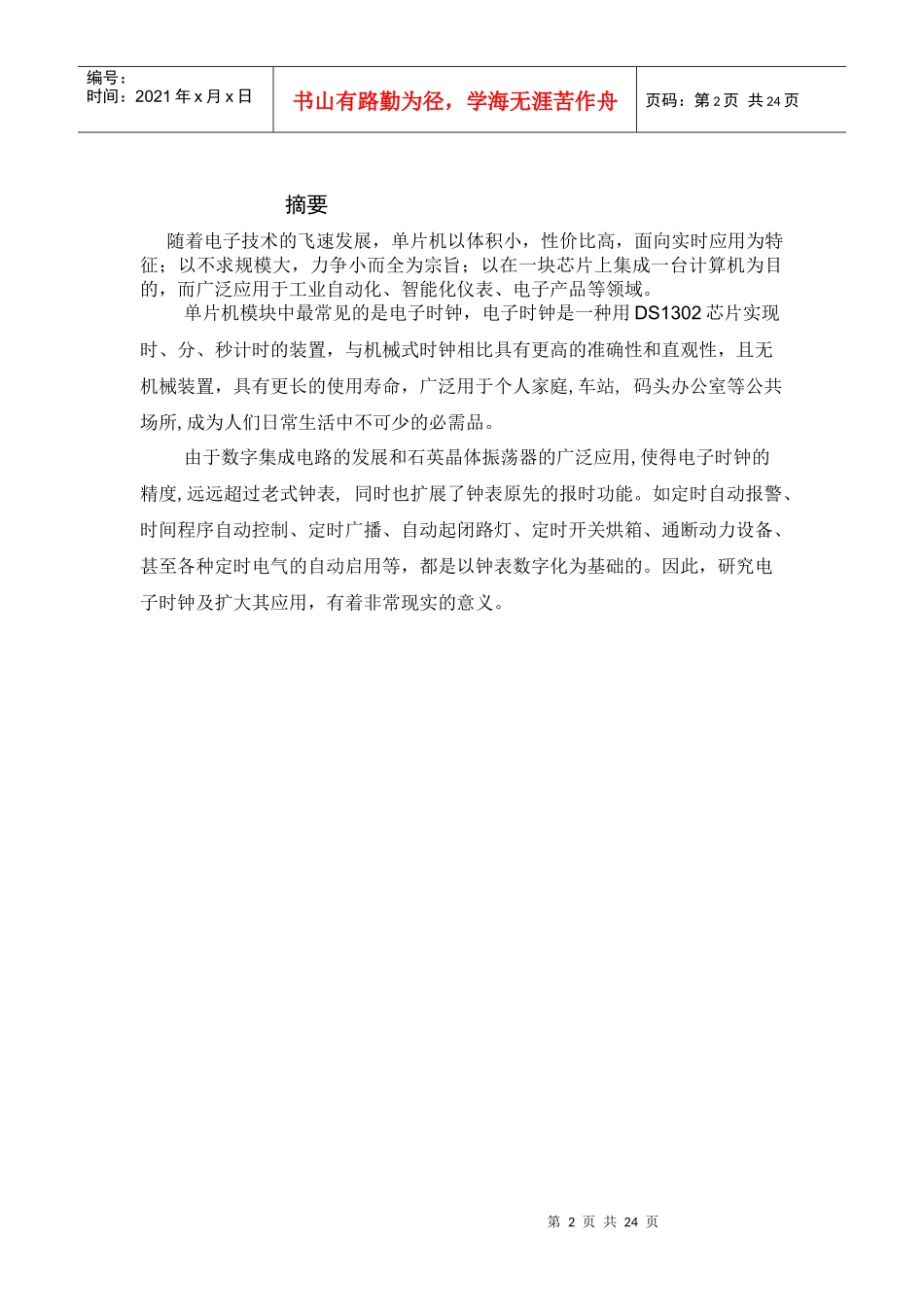

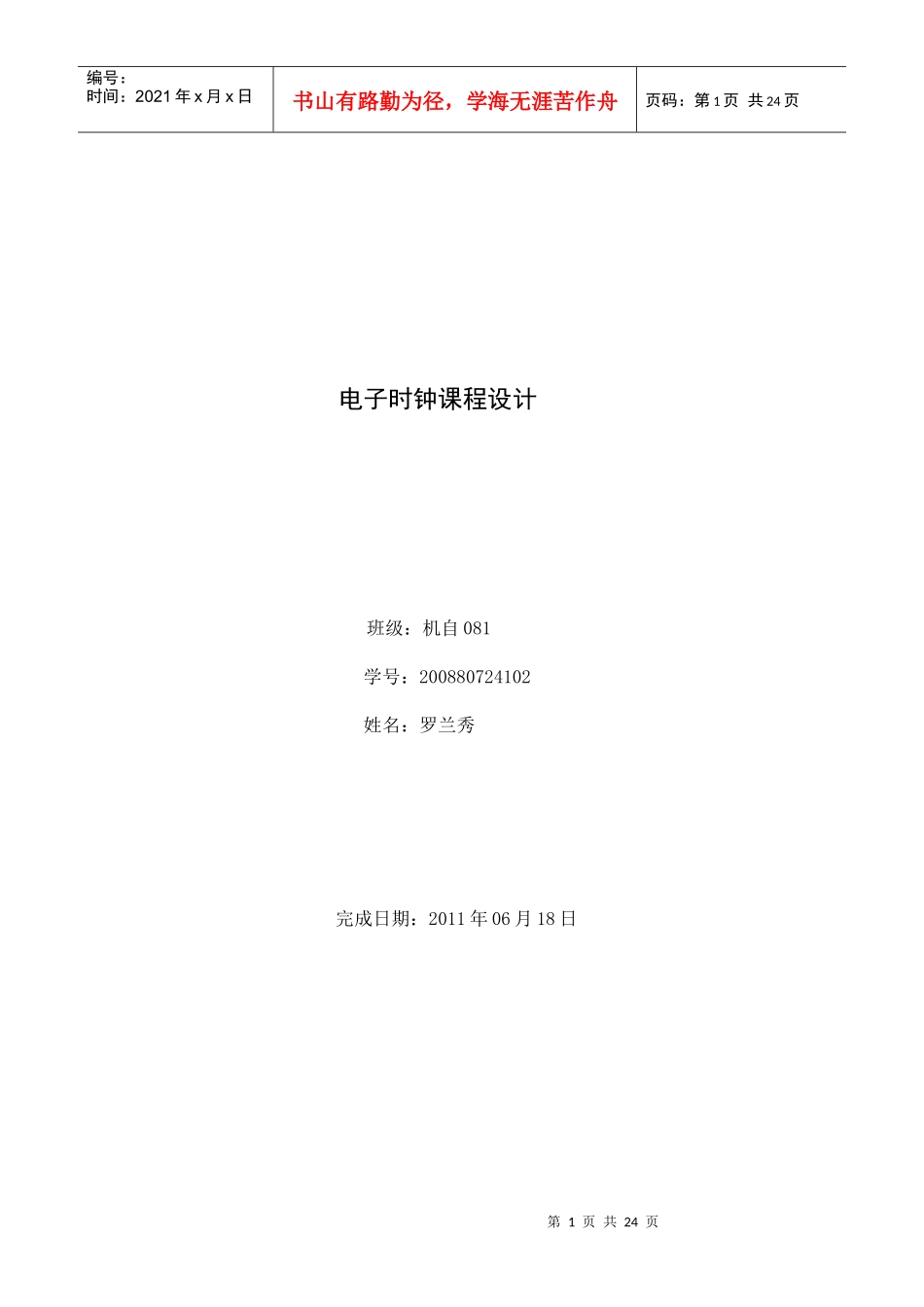

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页电子时钟课程设计班级：机自081学号：200880724102姓名：罗兰秀完成日期：2011年06月18日第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页摘要随着电子技术的飞速发展，单片机以体积小，性价比高，面向实时应用为特征；以不求规模大，力争小而全为宗旨；以在一块芯片上集成一台计算机为目的，而广泛应用于工业自动化、智能化仪表、电子产品等领域。单片机模块中最常见的是电子时钟，电子时钟是一种用DS1302芯片实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，广泛用于个人家庭,车站,码头办公室等公共场所,成为人们日常生活中不可少的必需品。由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得电子时钟的精度,远远超过老式钟表,同时也扩展了钟表原先的报时功能。如定时自动报警、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，都是以钟表数字化为基础的。因此，研究电子时钟及扩大其应用，有着非常现实的意义。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页目录1、0··················课程设计的功能描述2、0··················课程设计分析设计3、0··················绘制硬件电路图并进行说明4、0··················绘制软件流程图并进行说明5、0··················程序的源代码清单6、0··················上机调试运行结果分析7、0··················课程设计经验教训总结8、0··················参考文献第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页1.0课程设计功能描述该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、LED显示器等部件设计的一个单片机电子时钟。设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。具体如下：在启动初，LED显示器可以显示设计学号，接下来显示在设计时设定的初始时间。K是复位开关，K0是移位开关，用于设置时间时的定位，从而可以分别对时、分、秒进行设置和校准，K1对时、分、秒进行增加调制，K2对时、分、秒进行减小调制，并通过LED显示器显示出来，从而完成对时间的设置，启动，暂停等控制。2、0课程设计分析设计单片机应用系统由硬件系统和软件系统两部分组成。硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。软件系统包括监控程序和各种应用程序。电子时钟是利用单片机内部的定时器\计数器来实现的，它的处理过程如下：首先设定单片机内部的一个定时器\计数器工作于定时方式，对机器周期计数形成基准时间，然后用另一个定时器\计数器或软件计数的方法对基准时间计数形成秒，秒计60次形成分，分计60次形成小时，小时计24次则计满一天。然后通过数码管把它们的内容在相应位置显示出来。数码管有静态显示方法和动态显示方法。本科舍采用动态显示方法。在具体处理时，定时器\计数器采用中断方式工作，对时钟的形成在中断服务程序中实现。在主程序中只需对定时器计数器初始化、调用显示子程序和控制子程序。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页3、0绘制硬件电路图，并对硬件电路进行说明硬件电路图如下：第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页3、1开关按钮K0是选择键，按第一次选择时，按第二次选择分，按第三次选择选择秒；K1递增开关，每按下一次数值增一；K2为递减开关，每按下一次数值减一。3、2蜂鸣器驱动电路...
