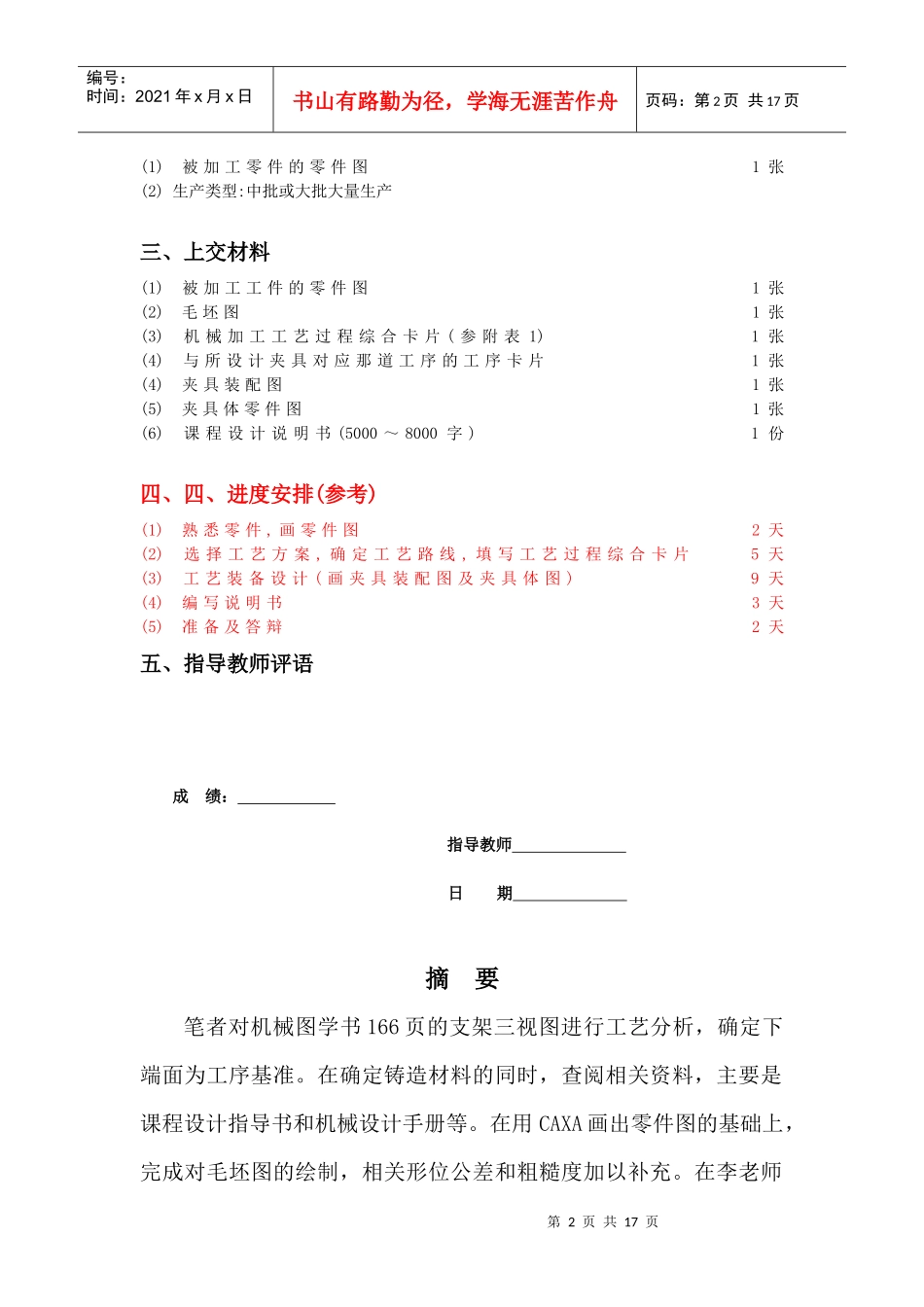

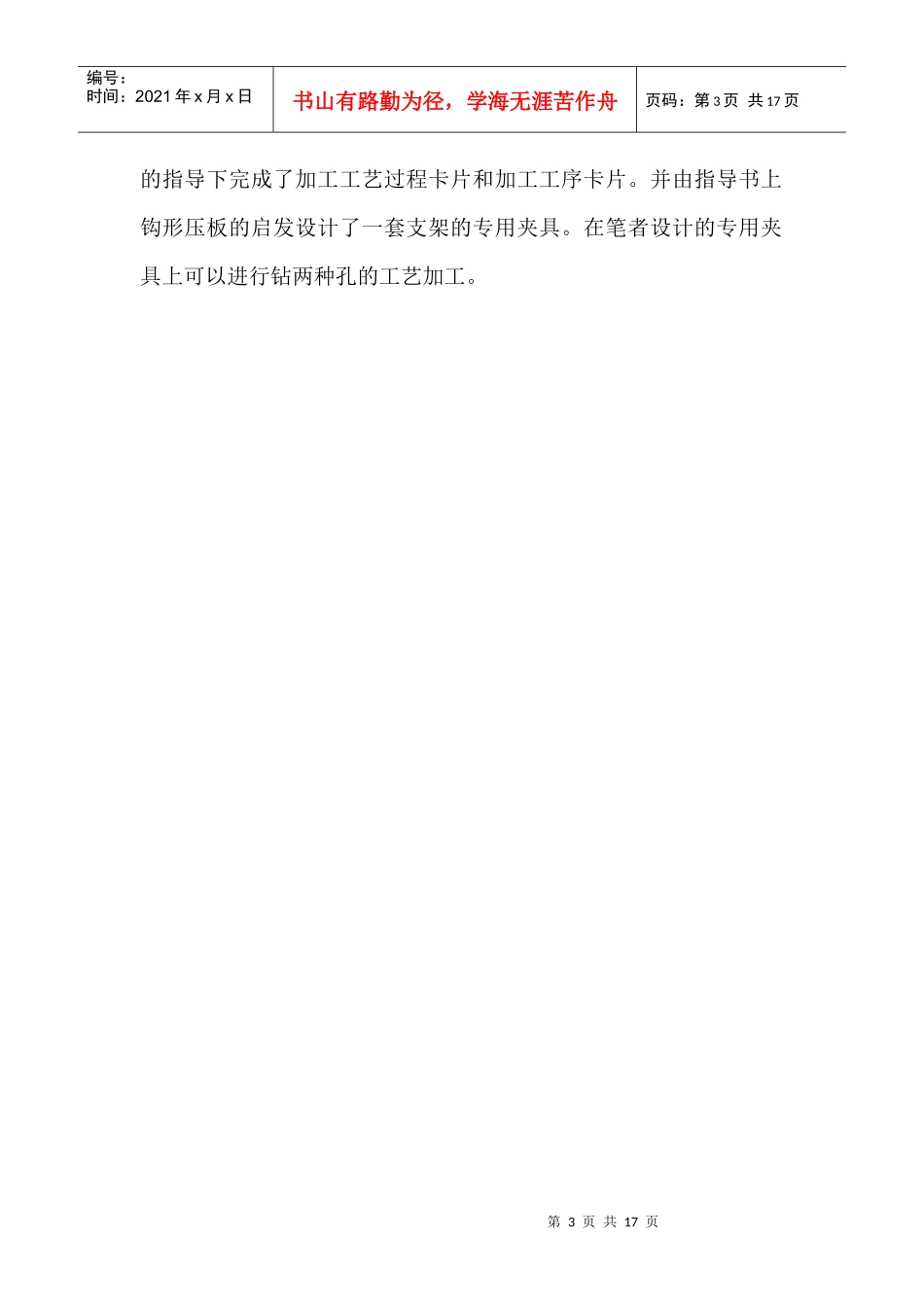

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页题目：支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm阶梯孔和8XΦ8mm孔钻孔及相关工艺）一、设计题目(学生空出，由指导教师填写)支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm阶梯孔和8XΦ8mm孔钻孔及相关工艺）此套设计有全套CAD图和卡片，有意者请联系我索取522192623@qq.com二、原始资料第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页(1)被加工零件的零件图1张(2)生产类型:中批或大批大量生产三、上交材料(1)被加工工件的零件图1张(2)毛坯图1张(3)机械加工工艺过程综合卡片(参附表1)1张(4)与所设计夹具对应那道工序的工序卡片1张(4)夹具装配图1张(5)夹具体零件图1张(6)课程设计说明书(5000～8000字)1份四、四、进度安排(参考)(1)熟悉零件,画零件图2天(2)选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3)工艺装备设计(画夹具装配图及夹具体图)9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期摘要笔者对机械图学书166页的支架三视图进行工艺分析，确定下端面为工序基准。在确定铸造材料的同时，查阅相关资料，主要是课程设计指导书和机械设计手册等。在用CAXA画出零件图的基础上，完成对毛坯图的绘制，相关形位公差和粗糙度加以补充。在李老师第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页的指导下完成了加工工艺过程卡片和加工工序卡片。并由指导书上钩形压板的启发设计了一套支架的专用夹具。在笔者设计的专用夹具上可以进行钻两种孔的工艺加工。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页AbstractTheauthoranalysisthebookthatcallon“mechanicalgraphics”.In166pageauthorfindthethreeviewanalysis.Facingonthenextbenchmarkfortheprocess.Indeterminingthecastingmaterialatthesametime,accesstorelevantinformation,mainlytoguidecurriculumdesignbooksandmanuals,suchasmechanicaldesign.PaintedpartswithCAXAelectronicchartonthebasisoftheroughtocompletethemapping,therelevantgeometrictoleranceandroughnesstobeadded.UndertheguidanceofMs.Li,authorcompletedtheprocessofcardprocessingandcardprocessing.Guidebooksbytheinspiredhookplatehasdesignedaspecialfixturestent.Authordesigninaspecialfixturewhichcandrilltwokindsofholesforprocessing.第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页1.零件的工艺分析1.1设计对象该设计对象是笔者自己找《机械图学》书166页的一个支架零件。笔者主要分析其加工工艺和8хΦ6mm和Φ22mmΦ25mm阶梯孔的专用夹具。1.2技术要求Φ8хΦ6mm、2хΦ8mm、阶梯孔Φ22mmΦ25mm布置方式如下图所示。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页对上下端面，上下座侧壁尺寸要求和对上述孔的技术要求如下表所示。零件各表面技术要求统计表项目公差等级尺寸及偏差mm粗糙度μm下端面IT986−0.540х60−0.4606.3上端面IT958−0.460х50−0.3906.3下座侧壁面IT1386−0.540х10−0.036060−0.460х10−0.036012.5上座侧壁面IT1358−0.460х7−0.036050−0.390х7−0.036012.58хΦ6mm通孔IT8Φ60+0.0181.62хΦ8mm通孔IT8Φ80+0.0221.6Φ22mm阶梯孔下部IT9Φ220+0.0523.2第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页Φ25mm阶梯孔上部IT9Φ250+0.0523.24хΦ12mm沉头座孔IT11Φ120+0.1106.3其中，表面粗糙度和公差等级，按课程设计指导书表1-7，1-8，1-20查取。偏差代号外尺寸按h取，内尺寸按H取，查表2-2（见书《机械精度设计与检测》）可以得到各个尺寸偏差。2.机械加工工艺设计2.1毛坯的铸造形式该支架铸造材料为HT150，材料承受中等载荷，通过查阅《材料成型》书...
