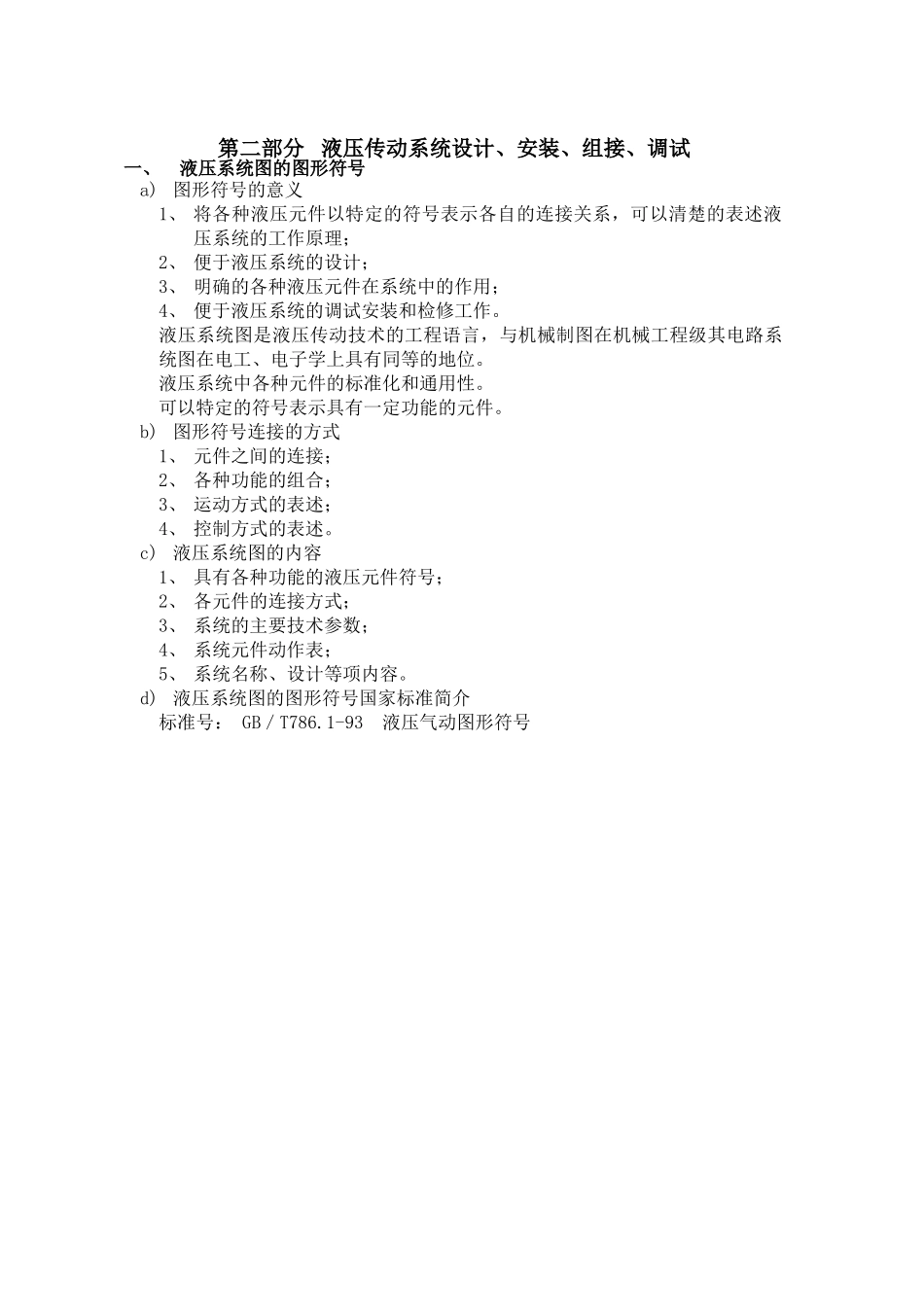

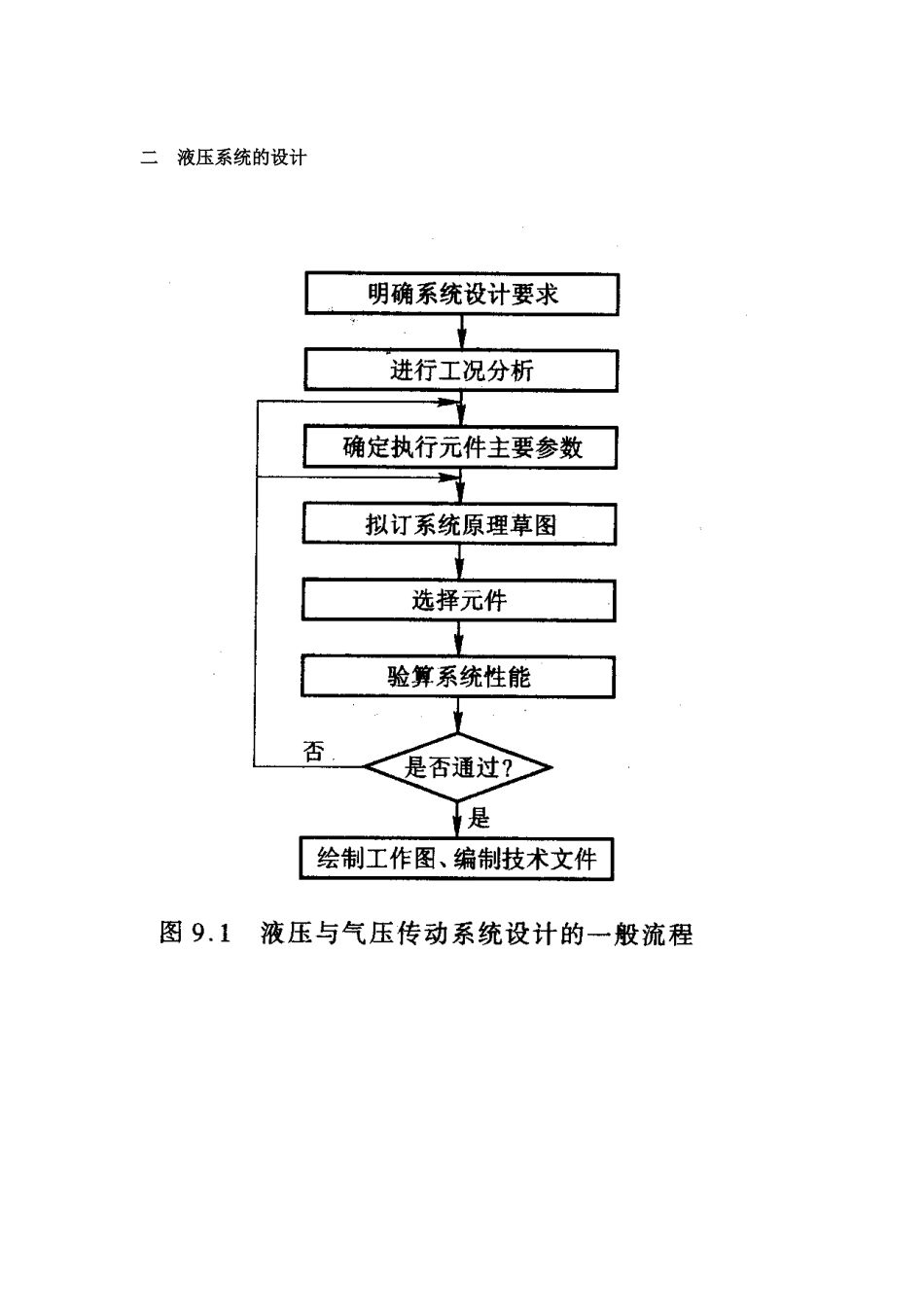

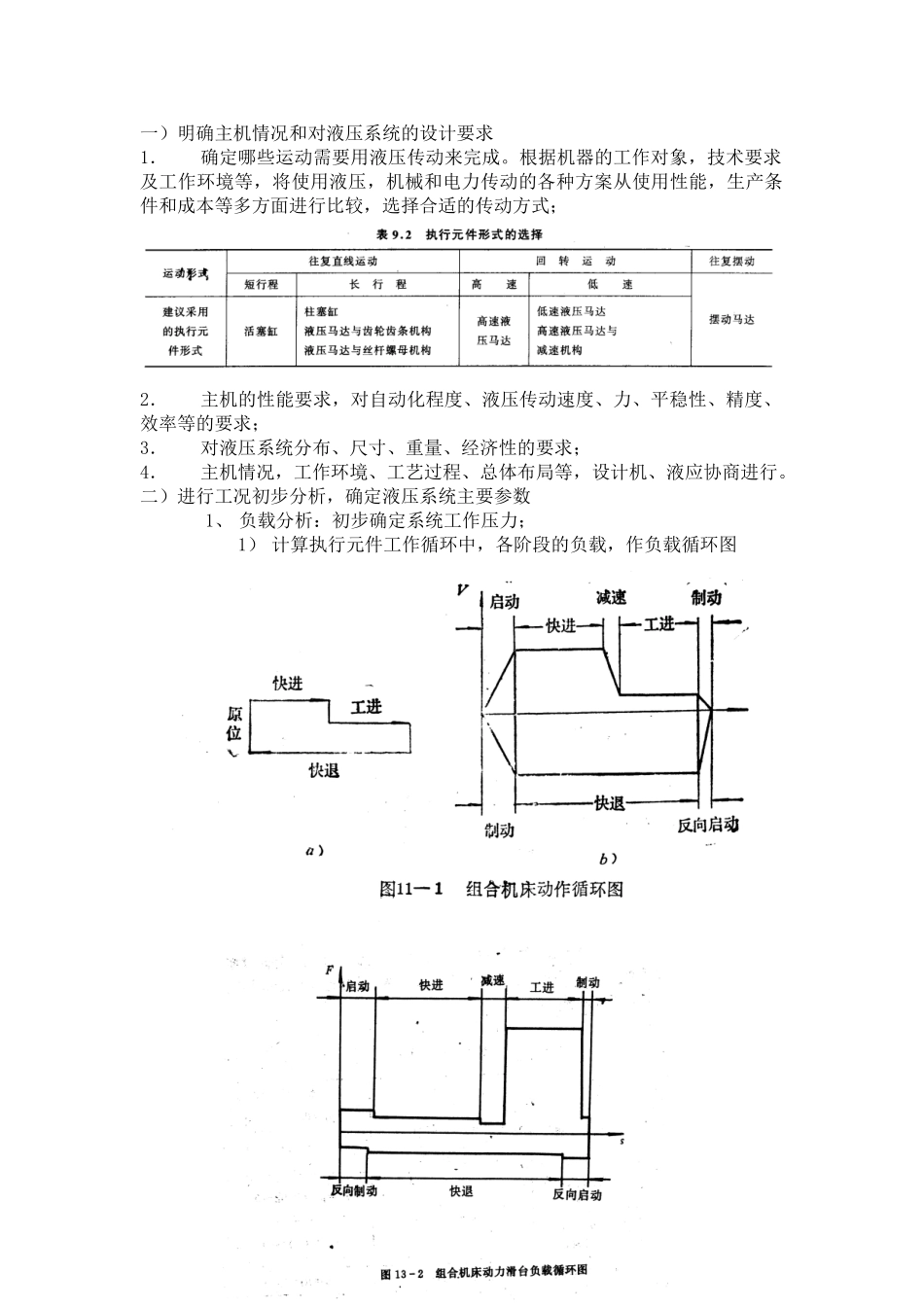

第二部分液压传动系统设计、安装、组接、调试一、液压系统图的图形符号a)图形符号的意义1、将各种液压元件以特定的符号表示各自的连接关系，可以清楚的表述液压系统的工作原理；2、便于液压系统的设计；3、明确的各种液压元件在系统中的作用；4、便于液压系统的调试安装和检修工作。液压系统图是液压传动技术的工程语言，与机械制图在机械工程级其电路系统图在电工、电子学上具有同等的地位。液压系统中各种元件的标准化和通用性。可以特定的符号表示具有一定功能的元件。b)图形符号连接的方式1、元件之间的连接；2、各种功能的组合；3、运动方式的表述；4、控制方式的表述。c)液压系统图的内容1、具有各种功能的液压元件符号；2、各元件的连接方式；3、系统的主要技术参数；4、系统元件动作表；5、系统名称、设计等项内容。d)液压系统图的图形符号国家标准简介标准号：GB／T786.1-93液压气动图形符号二液压系统的设计一）明确主机情况和对液压系统的设计要求1．确定哪些运动需要用液压传动来完成。根据机器的工作对象，技术要求及工作环境等，将使用液压，机械和电力传动的各种方案从使用性能，生产条件和成本等多方面进行比较，选择合适的传动方式；2．主机的性能要求，对自动化程度、液压传动速度、力、平稳性、精度、效率等的要求；3．对液压系统分布、尺寸、重量、经济性的要求；4．主机情况，工作环境、工艺过程、总体布局等，设计机、液应协商进行。二）进行工况初步分析，确定液压系统主要参数1、负载分析：初步确定系统工作压力；1）计算执行元件工作循环中，各阶段的负载，作负载循环图2）选择工作压力，根据工作性质、种类；3）油缸、马达类型、有效面积确定，油缸：结构、安装、负载（工作、惯性、摩擦）筒直径、杆直径、行程、工作压力速度，按标准选择；马达：排量、力矩、速度、安装、种类；4）绘制执行元件工况图；压力循环图流量循环图功率循环图作用：1）方便找出最高压力点、作大流量点、最大功率点；2）指导选择主要回路；3)可修改设计参数，调整压力、流量状况；4）了解各参数状况。三）拟定液压系统图1、绘制执行元件，种类、要求；2、确定满足执行元件动作、性能的回路，方向、速度、压力；3、按执行元件的工作要求，设计辅助回路和选择辅助元件阀类；实现完整的功能回路；4、配置泵站和其他需要的回路，安全、冷却、过滤、补油等；5、系统中各回路不能互相干扰；6、系统简单、经济、实用。注意事项：1)去掉重复多余的元件，力求使系统结构简单，同时要仔细斟酌，避免由于某个元件的去掉或并用而引起相互干扰。2)增设安全装置，确保设备及操作者的人身安全。如挤压机控制油路上设置行程阀，只有安全门关闭时才能接通控制油路。3)工作介质的净化必须予以足够的重视。特别是比较精密、重要的设备，可以单设一套自循环的油液过滤系统。4)对于大型的贵重设备，为确保生产的连续性，在液压系统的关键部位要加设必要的备用回路或备用元件。5)为便于系统的安装、维修、检查、管理，在回路上要适当装设一些截止阀、测压点。6)尽量选用标准元件和定型的液压装置。四）元件计算和选择1、油泵和电机1）油泵压力：最大执行元件压力；2）油泵流量：系统最大供油量；无蓄能器：瞬时系统最大供油量有蓄能器：平均系统最大供油量3）油泵规格：根据液压泵的最大工作压力和最大输出流量以及系统中拟定的液压泵的型式；查阅有关手册或产品样本即可确定液压泵的规格型号。注意：a选择的液压泵的额定流量要大于或等于前面计算所得的液压泵的最大输出流量，并且尽可能接近计算值；b泵的额定压力应大于或等于计算所得的最大工作压力。有时尚需考虑一定的压力储备，使泵的额定压高出计算所得的最大工作压力25％～60％。2、执行元件油缸，马达；3、控制元件方向、流量、压力阀；各种阀类元件的规格型号，按液压系统原理图和系统工况图中提供的情况从产品样本中选取。各种阀的额定压力和额定流量，应与其工作压力和最大通过流量相接近，必要时，可允许其最大通过流量超过额定流量20％。注意:溢流阀应使其能通过液压泵的全部流量。对所有压力阀来有合适的调压范围问题，不要使该阀的额...
