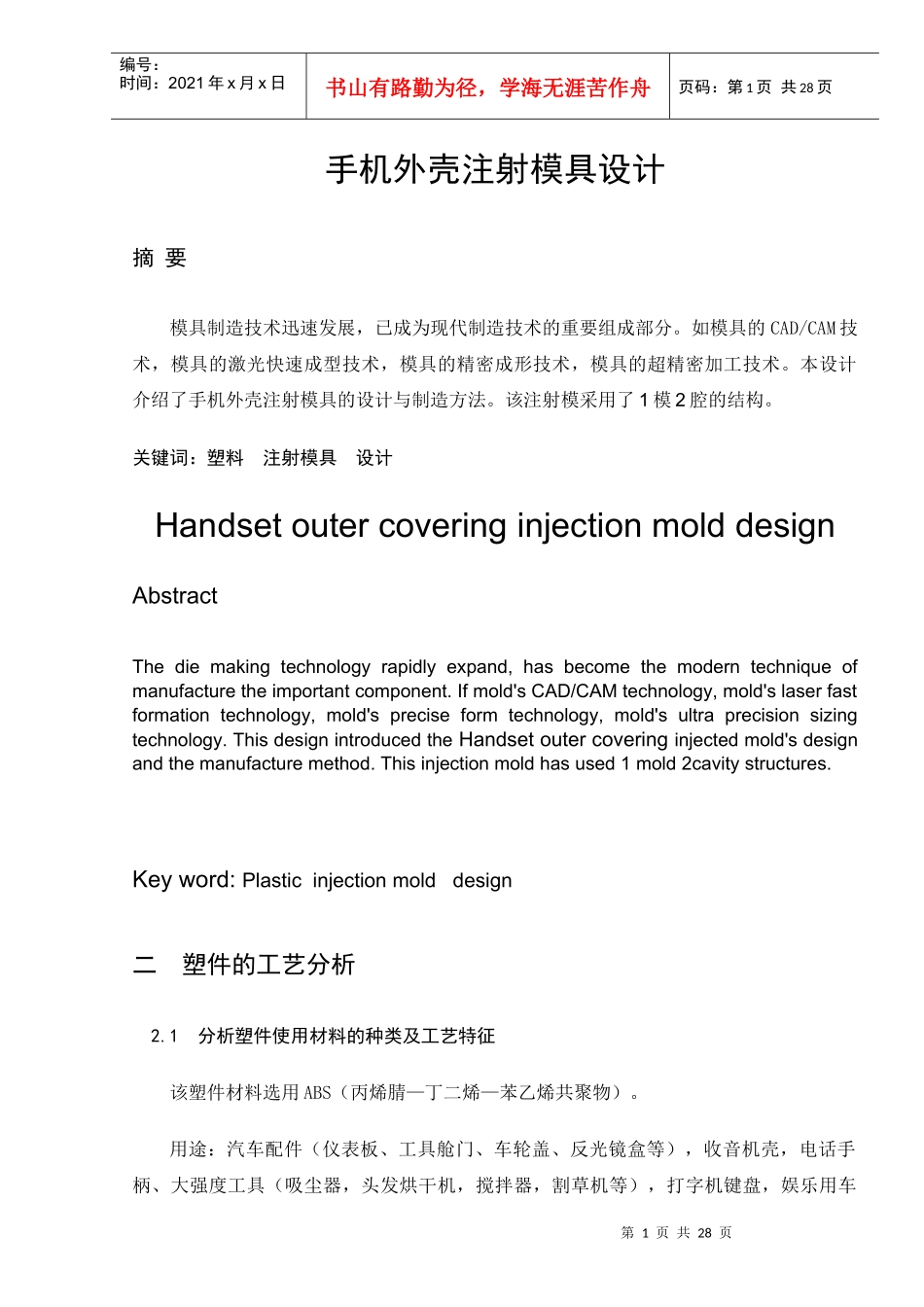

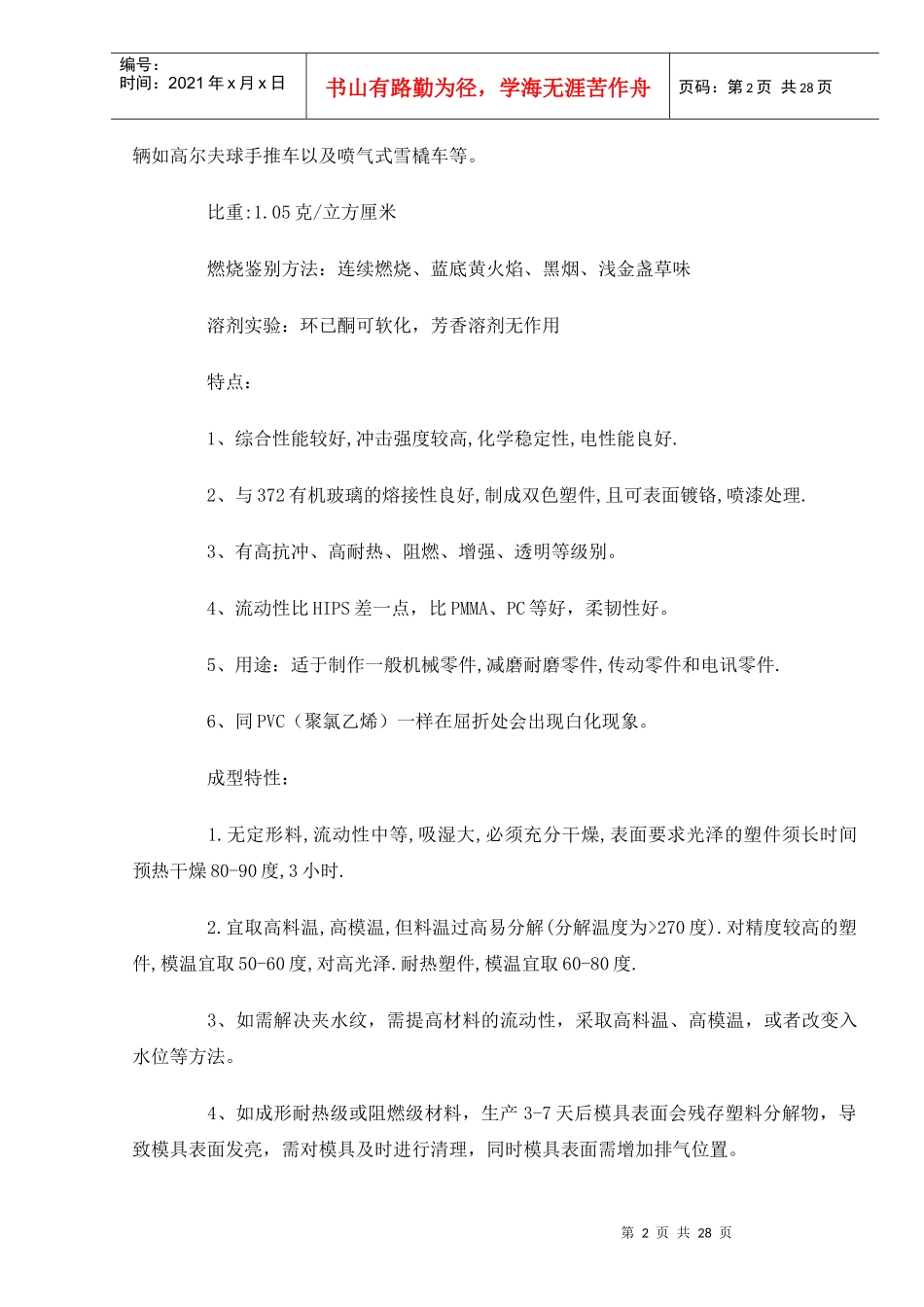

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页手机外壳注射模具设计摘要模具制造技术迅速发展，已成为现代制造技术的重要组成部分。如模具的CAD/CAM技术，模具的激光快速成型技术，模具的精密成形技术，模具的超精密加工技术。本设计介绍了手机外壳注射模具的设计与制造方法。该注射模采用了1模2腔的结构。关键词：塑料注射模具设计HandsetoutercoveringinjectionmolddesignAbstractThediemakingtechnologyrapidlyexpand,hasbecomethemoderntechniqueofmanufacturetheimportantcomponent.Ifmold'sCAD/CAMtechnology,mold'slaserfastformationtechnology,mold'spreciseformtechnology,mold'sultraprecisionsizingtechnology.ThisdesignintroducedtheHandsetoutercoveringinjectedmold'sdesignandthemanufacturemethod.Thisinjectionmoldhasused1mold2cavitystructures.Keyword:Plasticinjectionmolddesign二塑件的工艺分析2.1分析塑件使用材料的种类及工艺特征该塑件材料选用ABS（丙烯腈—丁二烯—苯乙烯共聚物）。用途：汽车配件（仪表板、工具舱门、车轮盖、反光镜盒等），收音机壳，电话手柄、大强度工具（吸尘器，头发烘干机，搅拌器，割草机等），打字机键盘，娱乐用车第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页辆如高尔夫球手推车以及喷气式雪橇车等。比重:1.05克/立方厘米燃烧鉴别方法：连续燃烧、蓝底黄火焰、黑烟、浅金盏草味溶剂实验：环已酮可软化，芳香溶剂无作用特点：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。5、用途：适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.6、同PVC（聚氯乙烯）一样在屈折处会出现白化现象。成型特性：1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度.3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。ABS工程塑料一般是不透明的，外观呈浅象牙色、无毒、无味，兼有韧、硬、刚的特性，燃烧缓慢，火焰呈黄色，有黑烟，燃烧后塑料软化、烧焦，发出特殊的肉桂气味，但无熔融滴落现象。ABS工程塑料具有优良的综合性能，有极好的冲击强度、尺寸稳定性好、电性能、耐磨性、抗化学药品性、染色性，散热性（现在ABS工程塑料的工艺已经很成熟了，笔记本电脑只要内部结构设计合理，同样可以有出色的散热效果。)成型加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。ABS工程塑料的缺点：热变形温度较低，可燃，耐候性较差。ABS有良好的耐化学腐蚀及表面硬度，有良好的加工性和染色性能。ABS无毒、无味、呈微黄色，成型的塑件有较好的光泽。密度为1.02~1.05g/cm³。ABS有良好的机械强度和一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电气性能。水、无机盐、碱和酸类对ABS几乎无影响。ABS不溶于大部分醇类及烃类溶剂，但与烃长期接触会软化溶胀。ABS有一定的硬度和尺寸稳定性，易与成型加工，经过调色可配成任何颜色。ABS的缺点是耐热性不高，连续工作温度为70ºC左右，热变形温度为93ºC左右，且耐气候性差...
